USV Triton (10 - 40 kVA, 3-ph, 160cm)
9
10
Eine mögliche Anschlussvariante zeigt das nachfolgende Anwendungsbeispiel:

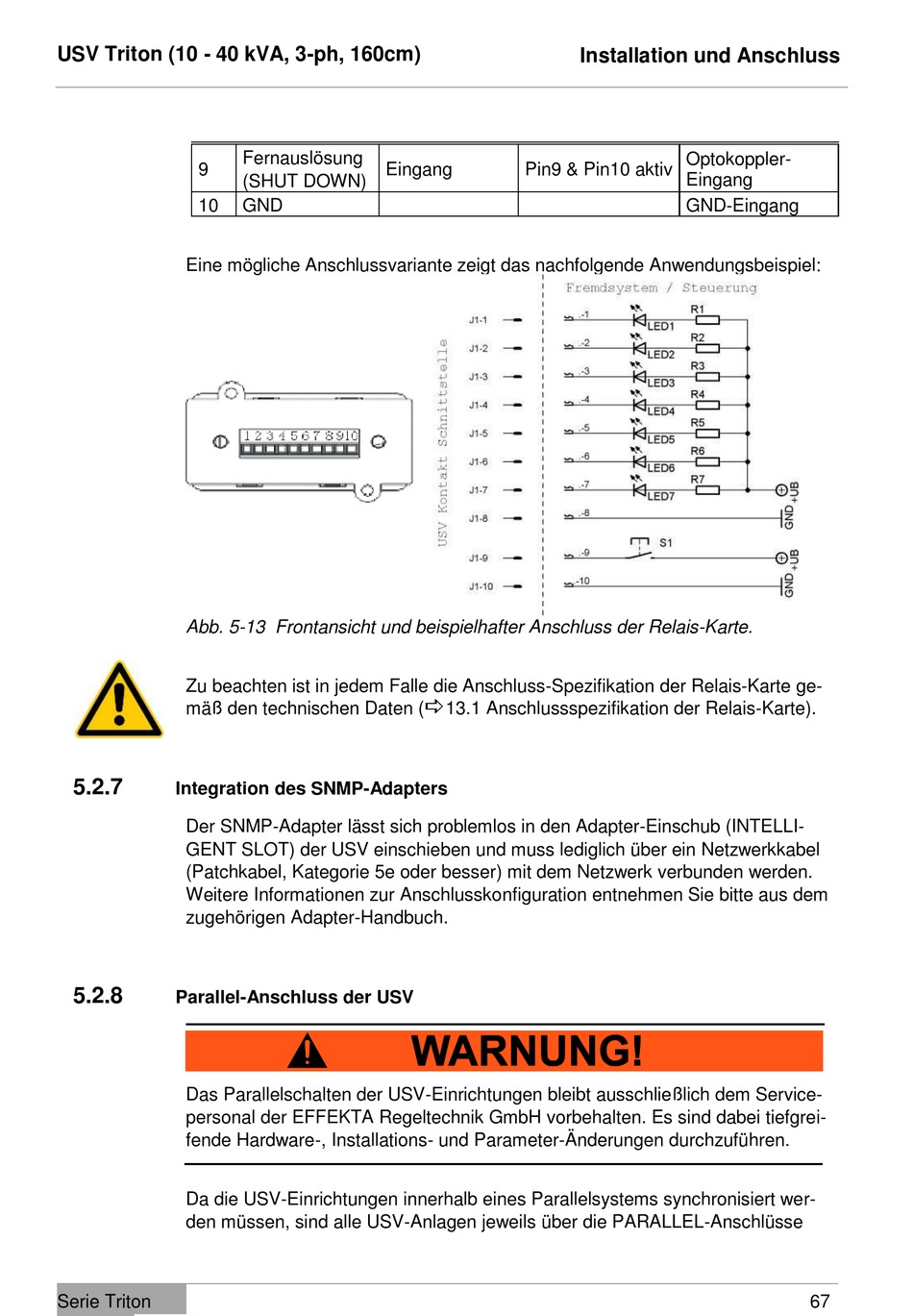

Abb. 5-13 Frontansicht und beispielhafter Anschluss der Relais-Karte.
Zu beachten ist in jedem Falle die Anschluss-Spezifikation der Relais-Karte ge-
mäß den technischen Daten (
5.2.7
Integration des SNMP-Adapters
Der SNMP-Adapter lässt sich problemlos in den Adapter-Einschub (INTELLI-
GENT SLOT) der USV einschieben und muss lediglich über ein Netzwerkkabel
(Patchkabel, Kategorie 5e oder besser) mit dem Netzwerk verbunden werden.
Weitere Informationen zur Anschlusskonfiguration entnehmen Sie bitte aus dem
zugehörigen Adapter-Handbuch.
5.2.8
Parallel-Anschluss der USV
Das Parallelschalten der USV-Einrichtungen bleibt ausschließlich dem Service-
personal der EFFEKTA Regeltechnik GmbH vorbehalten. Es sind dabei tiefgrei-
fende Hardware-, Installations- und Parameter-Änderungen durchzuführen.
Da die USV-Einrichtungen innerhalb eines Parallelsystems synchronisiert wer-
den müssen, sind alle USV-Anlagen jeweils über die PARALLEL-Anschlüsse
Serie Triton
Fernauslösung
Eingang
(SHUT DOWN)
GND
Installation und Anschluss
Pin9 & Pin10 aktiv
13.1 Anschlussspezifikation der Relais-Karte).
Optokoppler-
Eingang
GND-Eingang
67
