USV Triton (10 - 40 kVA, 3-ph, 160cm)
Absicherung:
Leitungsschutz-
schalter (3xF1):
Kabelquer-
schnitt:
5.1.2
Rückspeiseschutz der USV
Die internationale Norm IEC 62040-1 zu „Allgemeinen Anforderungen und Si-
cherheitsanforderungen an USV-Anlagen" gibt vor, dass ein Transfer von ge-
fährlichen Spannungen oder Energien ins Versorgungsnetz verhindern werden
muss, sofern keine Netz-Versorgung mehr besteht.
Hierzu ist vom Betreiber der USV-Anlage in der Netz-Versorgung eine Trenn-
vorrichtung zu installieren (siehe Abb. 5-2). Die Anforderungen an die Trennvor-
richtung sind jeweils die Stromfähigkeit im geschlossenen und die Isolationsfä-
higkeit im geöffneten Zustand einzuhalten.

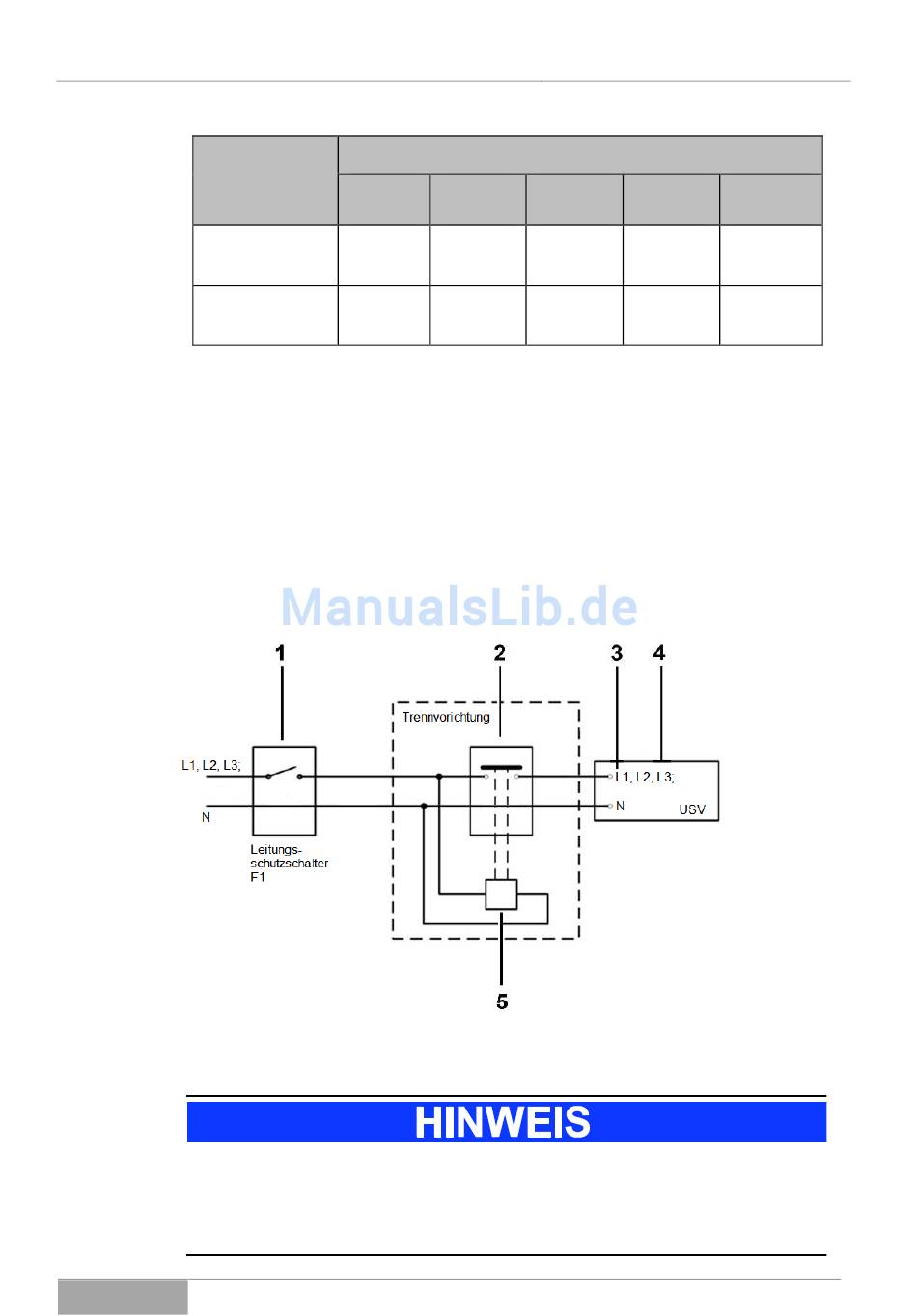

Abb. 5-2 Trennvorrichtung in der USV Netz-Versorgung (schematisch).
Sind mehrere USV-Einrichtungen parallel geschaltet, ist für jede USV eine se-
parate Trennvorrichtung vorzusehen.
Eine explizite Kennzeichnung nach IEC 62040-1 (4.7.3) an allen Leitungs-
schutzschaltern der Netz-Versorgung ist durchzuführen.
Serie Triton
Ausgangsleistung (USV-Typ):
10 kVA
15 kVA
25 A
32 A
5x4
5x6 mm²
mm²
Installation und Anschluss
20 kVA
30 kVA
40 A
63 A
5x10
5x16
mm²
mm²
(1) Leitungsschutzschalter F1;
(2) Trennschalter (Schütz);
(3) Netzeingang der USV;
(4) USV;
(5) Magnetspule des
Trennschalters;
40 kVA
80 A
5x25
mm²
