4.3.9. Leistungs- & Energiemessung in 3 phasigen symm. belasteten Systemen
• Die maximale Eingangsspannung beträgt 600V. Versuchen Sie nicht,
irgendeine Spannung zu messen, die die Grenzwerte übersteigt. Das
Überschreiten der Grenzwerte könnte einen elektrischen Schock
verursachen und das Messgerät beschädigen.

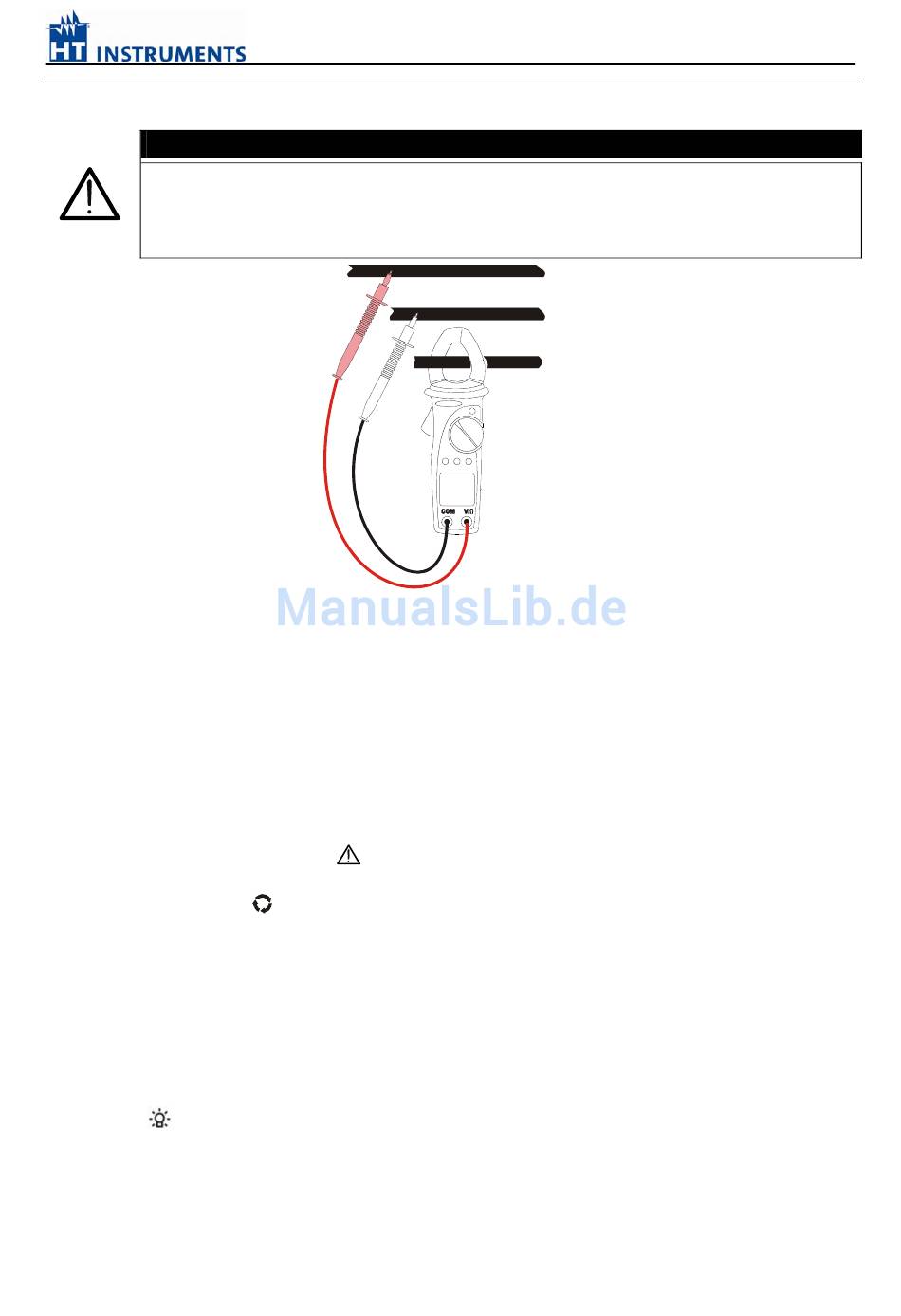

Abb. 13: Leistungs und Energiemessung in 3 phasigen symmetrisch belasteten Systemen
1. Wählen Sie die "W3Φ" Funktion.
2. Öffnen Sie die Zangenbacken und umschließen Sie damit die Phase L3. Achten Sie
dabei auf die Ausrichtungsmarkierungen auf den Zangenbacken. (siehe Abschnitt 4.1.2
und Abb. 13).
3. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse.
4. Verbinden Sie die rote Prüfspitze mit der Phase L1 und die schwarze Prüfspitze mit der
Phase L2 (s. Abb. 13). Der gemessene Wirkleistungsfaktor
werden auf dem Display angezeigt.
5. Wenn auf dem Display das "
Dadurch können die Leistung und Leistungsfaktor falsch angezeigt werden.
6. Durch Drücken der
• Wirkleistung (kW)
• Blindleistung (kVA, kapazitiv C, induktiv I);
• Scheinleistung (kVA);
• Leistungsfaktor
7. Wenn sich der Messwert schnell verändert und das Ablesen schwierig wird, drücken
Sie die D-H Taste, um die Anzeige mit dem aktuellen Messwert einzufrieren. Drücken
Sie erneut die D-H Taste, um den Modus zu verlassen.
8. Wenn die Messung bei schwacher Umgebungsbeleuchtung durchgeführt wird, halten
Sie die Taste für mind. 1 Sekunde gedrückt, um die Hintergrundbeleuchtung des
Displays zu aktivieren. Die Beleuchtung schaltet sich nach 5 Sekunden wieder ab.
Halten Sie die MAX/MIN/PK Taste mindestens 1 Sekunde gedrückt, um die Maximum-
(MAX), Minimum- (MIN), Durchschnitts- (AVG) oder Spitzenwertmessung (PK) zu
aktivieren. Alle Werte werden fortlaufend aktualisiert auch, wenn nur einer dieser Werte
WARNUNG
" Symbol erscheint, ist der aktuelle Messwert zu hoch.
FUNC Taste werden folgende Werte angezeigt:
- 20 -
HT4020 & HT4022
L1
L2
L3
und das Symbol AC
