4.3.4. Widerstandsmessung und Durchgangsprüfung
Entfernen Sie vor der Widerstandsmessung alle Spannungen vom
Messobjekt und entladen Sie alle Kondensatoren, falls vorhanden.
1. Wählen Sie die "
2. Verbinden Sie die rote Messleitung mit der V/Ω Buchse, und die schwarze Messleitung
mit der COM Buchse. Um die Handhabung zu vereinfachen stecken Sie die
Schutzkappe auf und befestigen eine der Testleitungen daran. (s. Abb. 3).
3. Verbinden Sie die Prüfspitzen mit dem gewünschten Messobjekt (s. Abb. 8). Der
Messwert wird auf dem Display angezeigt.
4. Der Summer ertönt, wenn der Messwert kleiner als 40Ω ist.
5. Wenn auf dem Display das "O.L" Symbol erscheint, ist der aktuelle Messwert zu hoch.
6. Wenn sich der Messwert schnell verändert und das Ablesen schwierig wird, drücken
Sie die D-H Taste, um die Anzeige mit dem aktuellen Messwert einzufrieren. Drücken
Sie erneut die D-H Taste, um den Modus zu verlassen.
7. Wenn die Messung bei schwacher Umgebungsbeleuchtung durchgeführt wird, halten
Sie die
Taste für mind. 1 Sekunde gedrückt, um die Hintergrundbeleuchtung des
Displays zu aktivieren. Die Beleuchtung schaltet sich nach 5 Sekunden wieder ab.
Halten Sie die MAX/MIN/PK Taste mindestens 1 Sekunde gedrückt, um die Maximum-
(MAX), Minimum- (MIN), Durchschnitts- (AVG) oder Spitzenwertmessung (PK) zu
aktivieren. Alle Werte werden fortlaufend aktualisiert auch, wenn nur einer dieser Werte
aktuell angezeigt wird. Durch kurzes Drücken der MAX/MIN/PK Taste werden die
einzelnen Werte mit der zugehörigen Frequenz angezeigt.

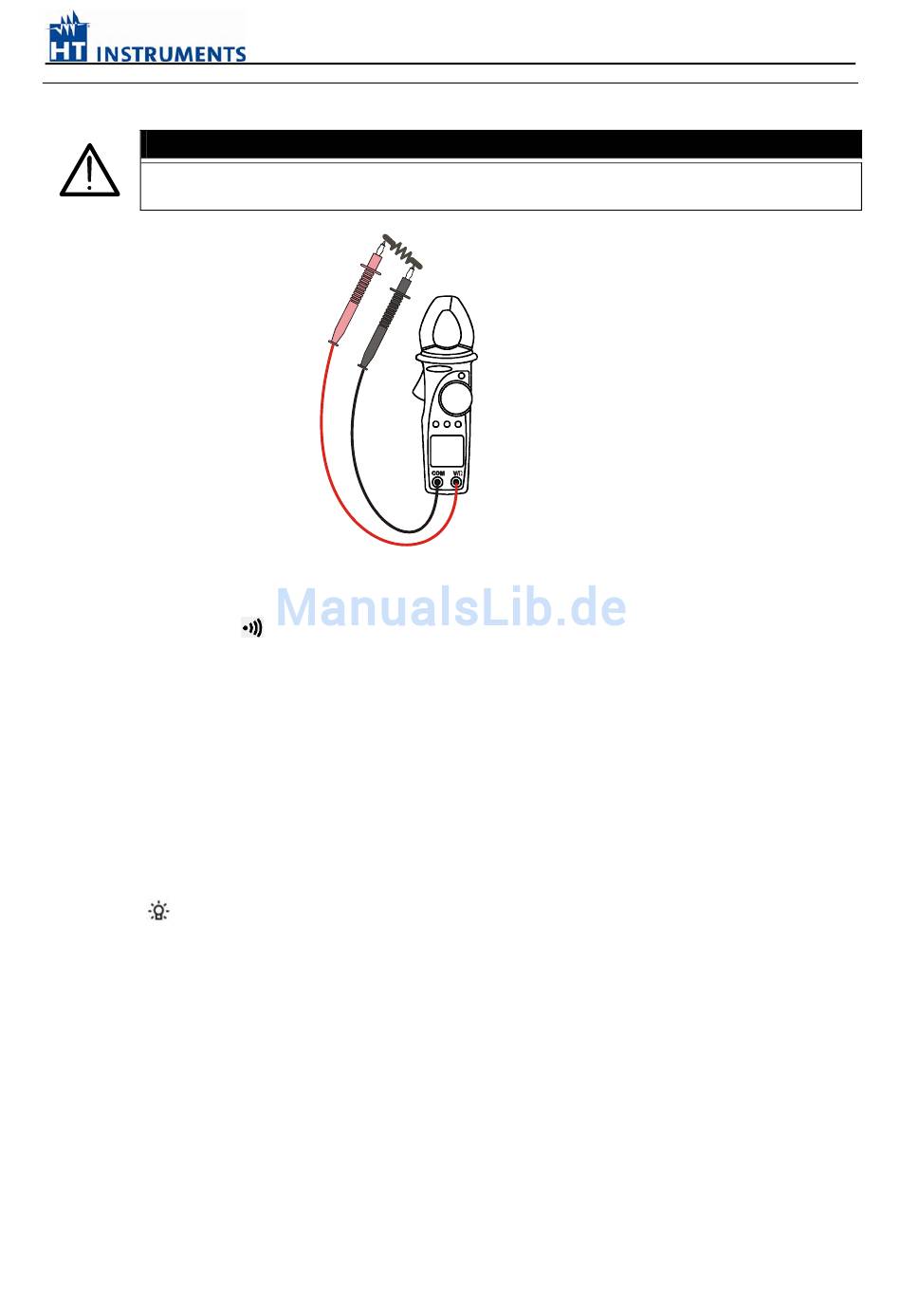

Abb. 8: Widerstandsmessung und Durchgangstest
Ω
" Funktion
WARNUNG
- 14 -
HT4020 & HT4022
