4.2.4. Widerstandsmessung und Durchangangsprüfung
Vor jeder Widerstandsmessung in einem Schaltkreis schalten Sie die
Versorgungsspannung vom Prüfschaltkreis ab und entladen Sie alle
Kondensatoren.

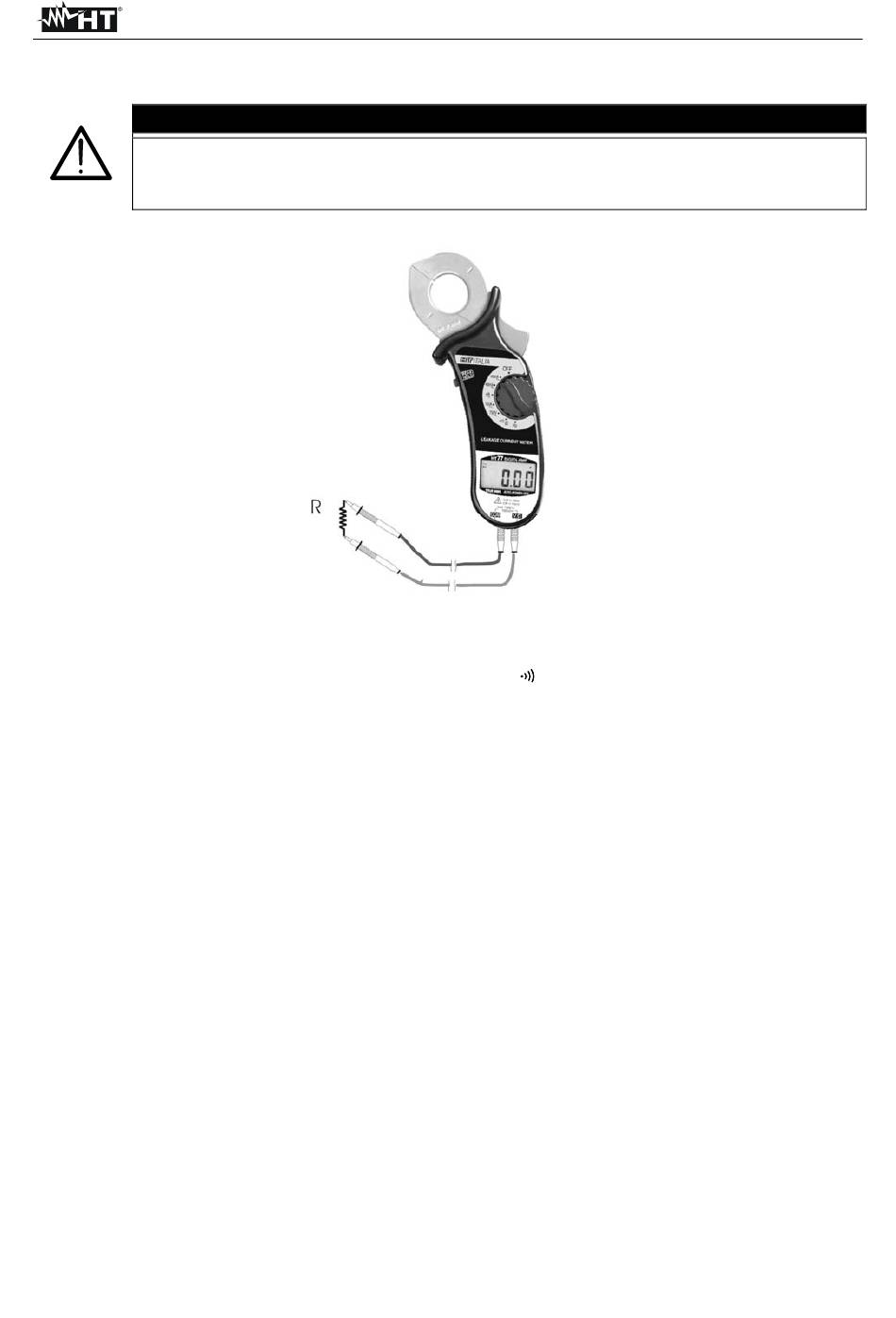

Abb. 7: Die Anwendung der Zange für Widerstandsmessung.
1. Drehen Sie den Funktionswahlschalter auf die "
2. Verbinden Sie die Meßleitungen mit den Eingangsbuchsen, den roten Stecker mit der
V /Ω Buchse und den schwarzen Stecker mit der COM Buchse. (siehe Abb. 7).
3. Verbinden Sie die Meßspitzen mit dem gewünschten Stromkreis bzw. dem Prüfling, der
Meßwert wird mit einer automatischen Bereichswahl angezeigt. Der Summer ertönt,
sobald der Widerstandswert unter ungefähr 24Ω liegt.
4. Während jeder Widerstandsmessung in einem Schaltkreis ist dafür zu sorgen, dass
keine Spannung am Prüfschaltkreis anliegt. Sollten Kondensatoren vorhanden sein, so
entladen Sie diese vor der Messung.
ACHTUNG
Ω
"Funktion.
