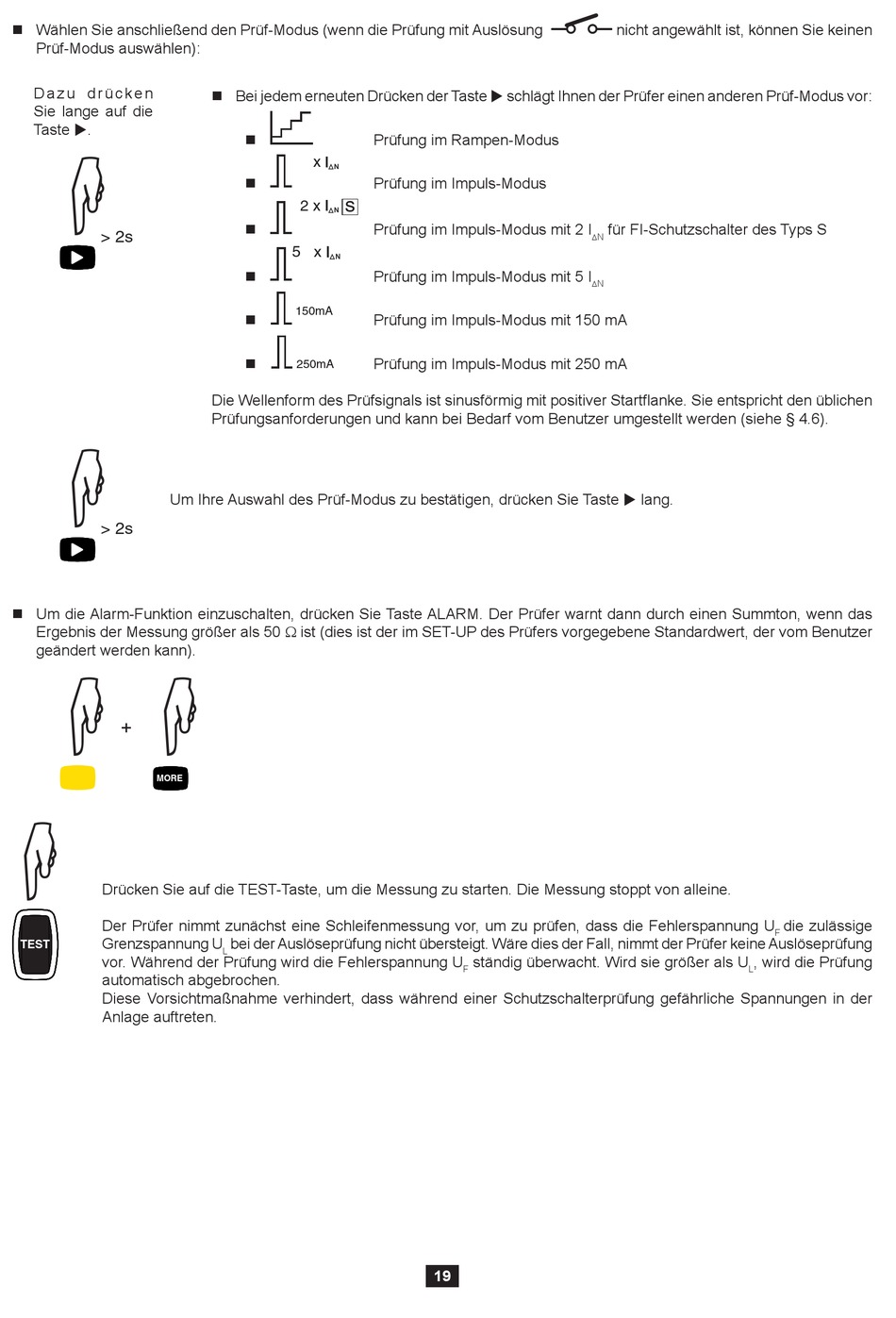

„ Wählen Sie anschließend den Prüf-Modus (wenn die Prüfung mit Auslösung
Prüf-Modus auswählen):
D a z u d r ü c k e n
Sie lange auf die
Taste .
> 2s
Um Ihre Auswahl des Prüf-Modus zu bestätigen, drücken Sie Taste lang.
> 2s
„ Um die Alarm-Funktion einzuschalten, drücken Sie Taste ALARM. Der Prüfer warnt dann durch einen Summton, wenn das
Ergebnis der Messung größer als 50 Ω ist (dies ist der im SET-UP des Prüfers vorgegebene Standardwert, der vom Benutzer
geändert werden kann).
+
MORE
Drücken Sie auf die TEST-Taste, um die Messung zu starten. Die Messung stoppt von alleine.
Der Prüfer nimmt zunächst eine Schleifenmessung vor, um zu prüfen, dass die Fehlerspannung U
Grenzspannung U
TEST
vor. Während der Prüfung wird die Fehlerspannung U
automatisch abgebrochen.
Diese Vorsichtmaßnahme verhindert, dass während einer Schutzschalterprüfung gefährliche Spannungen in der
Anlage auftreten.
„ Bei jedem erneuten Drücken der Taste schlägt Ihnen der Prüfer einen anderen Prüf-Modus vor:
Prüfung im Rampen-Modus
„
x I
N
Prüfung im Impuls-Modus
„
s
2 x
I
N
Prüfung im Impuls-Modus mit 2 I
„
5 x I
N
Prüfung im Impuls-Modus mit 5 I
„
150mA
Prüfung im Impuls-Modus mit 150 mA
„
Prüfung im Impuls-Modus mit 250 mA
„
250mA
Die Wellenform des Prüfsignals ist sinusförmig mit positiver Startflanke. Sie entspricht den üblichen
Prüfungsanforderungen und kann bei Bedarf vom Benutzer umgestellt werden (siehe § 4.6).
bei der Auslöseprüfung nicht übersteigt. Wäre dies der Fall, nimmt der Prüfer keine Auslöseprüfung
L
DN
DN
ständig überwacht. Wird sie größer als U
F
19
nicht angewählt ist, können Sie keinen
für FI-Schutzschalter des Typs S
, wird die Prüfung
L
die zulässige
F
