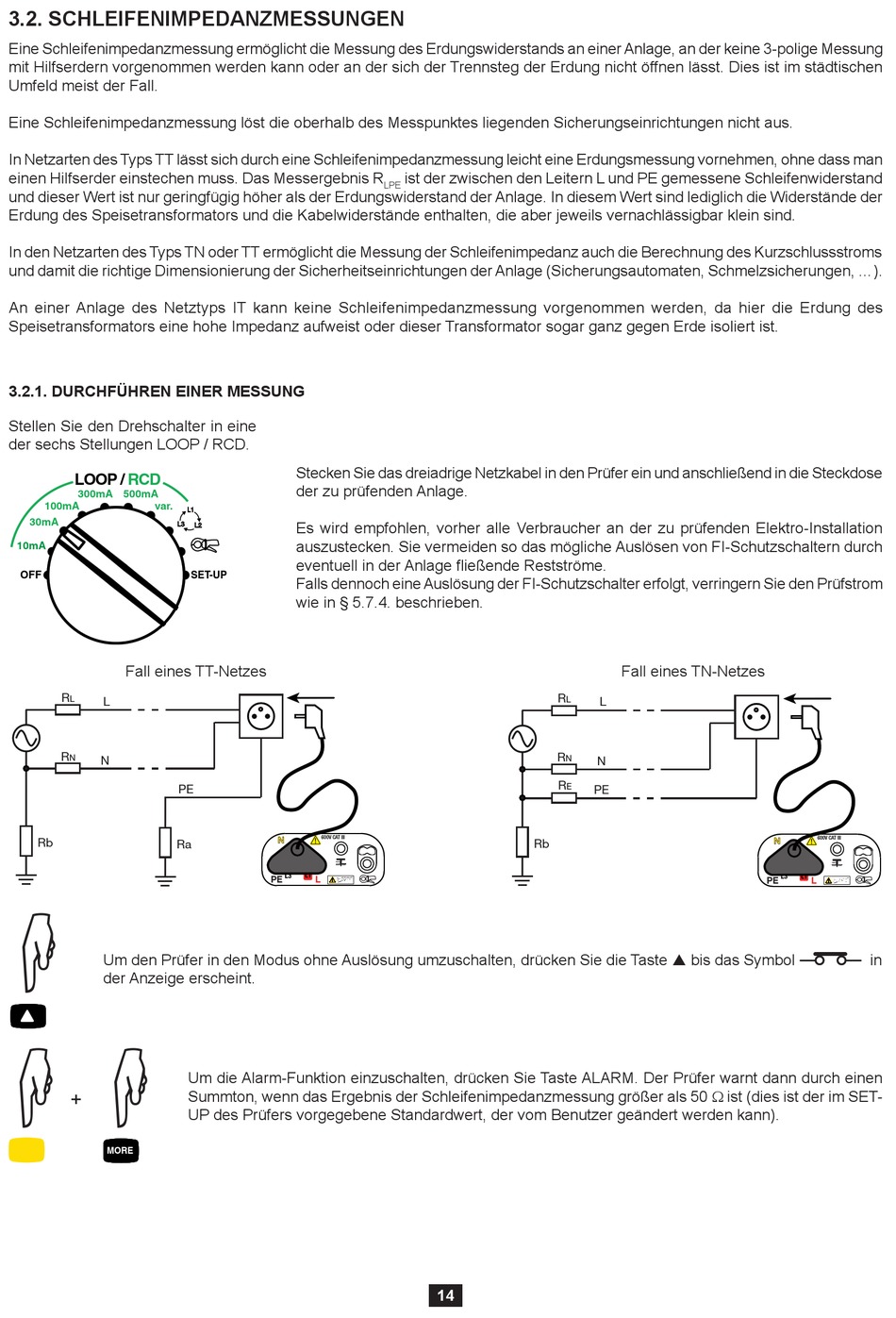

3.2. SCHLEIFENIMPEDANZMESSUNGEN
Eine Schleifenimpedanzmessung ermöglicht die Messung des Erdungswiderstands an einer Anlage, an der keine 3-polige Messung
mit Hilfserdern vorgenommen werden kann oder an der sich der Trennsteg der Erdung nicht öffnen lässt. Dies ist im städtischen
Umfeld meist der Fall.
Eine Schleifenimpedanzmessung löst die oberhalb des Messpunktes liegenden Sicherungseinrichtungen nicht aus.
In Netzarten des Typs TT lässt sich durch eine Schleifenimpedanzmessung leicht eine Erdungsmessung vornehmen, ohne dass man
einen Hilfserder einstechen muss. Das Messergebnis R
und dieser Wert ist nur geringfügig höher als der Erdungswiderstand der Anlage. In diesem Wert sind lediglich die Widerstände der
Erdung des Speisetransformators und die Kabelwiderstände enthalten, die aber jeweils vernachlässigbar klein sind.
In den Netzarten des Typs TN oder TT ermöglicht die Messung der Schleifenimpedanz auch die Berechnung des Kurzschlussstroms
und damit die richtige Dimensionierung der Sicherheitseinrichtungen der Anlage (Sicherungsautomaten, Schmelzsicherungen, ...).
An einer Anlage des Netztyps IT kann keine Schleifenimpedanzmessung vorgenommen werden, da hier die Erdung des
Speisetransformators eine hohe Impedanz aufweist oder dieser Transformator sogar ganz gegen Erde isoliert ist.
3.2.1. DURCHFÜHREN EINER MESSUNG
Stellen Sie den Drehschalter in eine
der sechs Stellungen LOOP / RCD.
LOOP /
RCD
300mA
500mA
100mA
var.
30mA
L3
10mA
OFF
Fall eines TT-Netzes
R
L
L
R
N
N
PE
Rb
Ra
Um den Prüfer in den Modus ohne Auslösung umzuschalten, drücken Sie die Taste bis das Symbol
der Anzeige erscheint.
+
MORE
Stecken Sie das dreiadrige Netzkabel in den Prüfer ein und anschließend in die Steckdose
der zu prüfenden Anlage.
L1
Es wird empfohlen, vorher alle Verbraucher an der zu prüfenden Elektro-Installation
L2
auszustecken. Sie vermeiden so das mögliche Auslösen von FI-Schutzschaltern durch
eventuell in der Anlage fließende Restströme.
SET-UP
Falls dennoch eine Auslösung der FI-Schutzschalter erfolgt, verringern Sie den Prüfstrom
wie in § 5.7.4. beschrieben.
N
600V CAT III
L2
L1
L3
PE
L
>
550V
Um die Alarm-Funktion einzuschalten, drücken Sie Taste ALARM. Der Prüfer warnt dann durch einen
Summton, wenn das Ergebnis der Schleifenimpedanzmessung größer als 50 Ω ist (dies ist der im SET-
UP des Prüfers vorgegebene Standardwert, der vom Benutzer geändert werden kann).
ist der zwischen den Leitern L und PE gemessene Schleifenwiderstand
LPE
Rb
14
Fall eines TN-Netzes
R
L
L
R
N
N
R
E
PE
N
600V CAT III
L2
L3
L1
PE
L
>
550V
in
