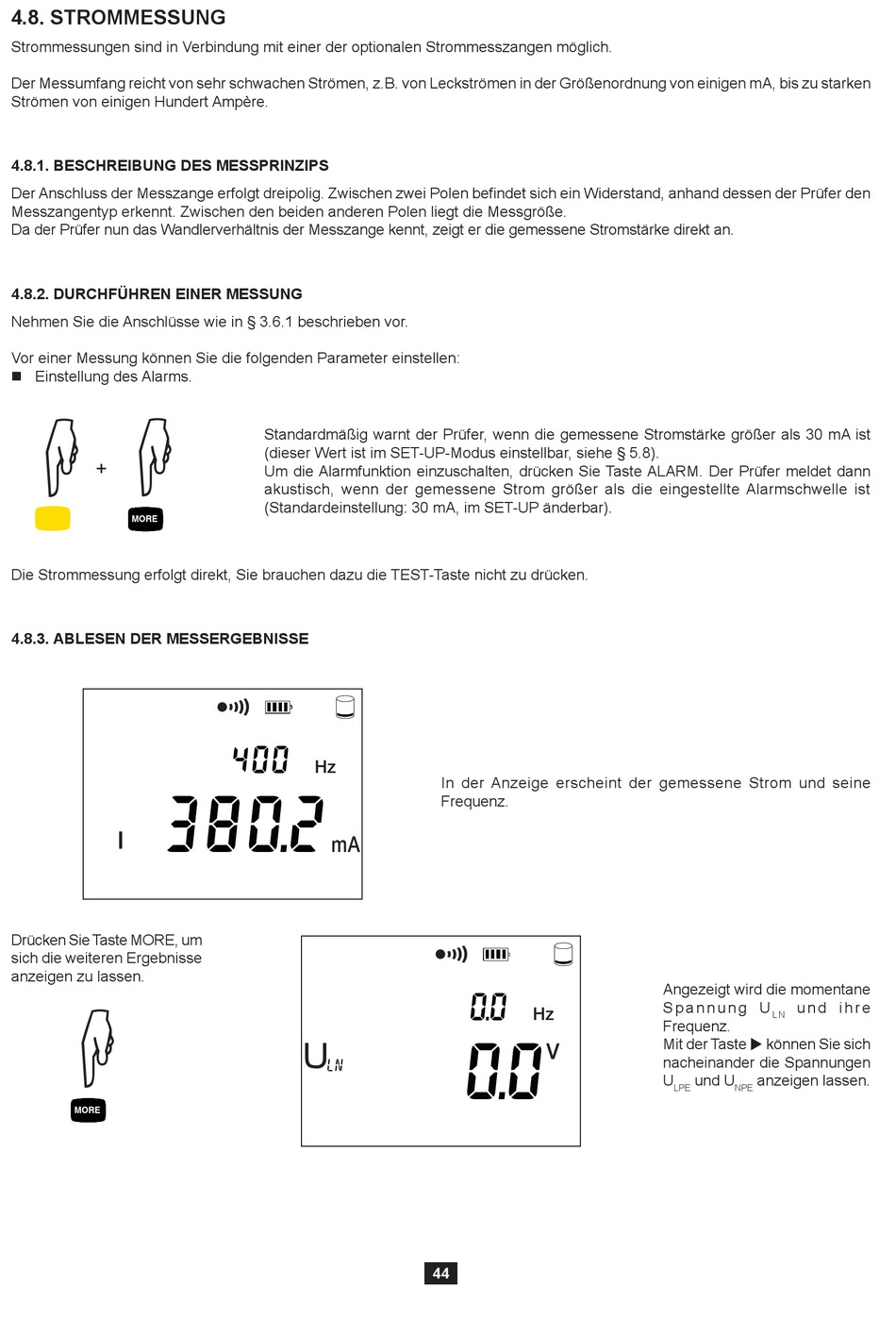

4.8. STROMMESSUNG
Strommessungen sind in Verbindung mit einer der optionalen Strommesszangen möglich.
Der Messumfang reicht von sehr schwachen Strömen, z.B. von Leckströmen in der Größenordnung von einigen mA, bis zu starken
Strömen von einigen Hundert Ampère.
4.8.1. BESCHREIBUNG DES MESSPRINZIPS
Der Anschluss der Messzange erfolgt dreipolig. Zwischen zwei Polen befindet sich ein Widerstand, anhand dessen der Prüfer den
Messzangentyp erkennt. Zwischen den beiden anderen Polen liegt die Messgröße.
Da der Prüfer nun das Wandlerverhältnis der Messzange kennt, zeigt er die gemessene Stromstärke direkt an.
4.8.2. DURCHFÜHREN EINER MESSUNG
Nehmen Sie die Anschlüsse wie in § 3.6.1 beschrieben vor.
Vor einer Messung können Sie die folgenden Parameter einstellen:
„ Einstellung des Alarms.
+
MORE
Die Strommessung erfolgt direkt, Sie brauchen dazu die TEST-Taste nicht zu drücken.
4.8.3. ABLESEN DER MESSERGEBNISSE
I
Drücken Sie Taste MORE, um
sich die weiteren Ergebnisse
anzeigen zu lassen.
MORE
Standardmäßig warnt der Prüfer, wenn die gemessene Stromstärke größer als 30 mA ist
(dieser Wert ist im SET-UP-Modus einstellbar, siehe § 5.8).
Um die Alarmfunktion einzuschalten, drücken Sie Taste ALARM. Der Prüfer meldet dann
akustisch, wenn der gemessene Strom größer als die eingestellte Alarmschwelle ist
(Standardeinstellung: 30 mA, im SET-UP änderbar).
Hz
m A
In der Anzeige erscheint der gemessene Strom und seine
Frequenz.
Hz
V
44
Angezeigt wird die momentane
S p a n n u n g U
u n d i h r e
L N
Frequenz.
Mit der Taste können Sie sich
nacheinander die Spannungen
U
und U
anzeigen lassen.
LPE
NPE
