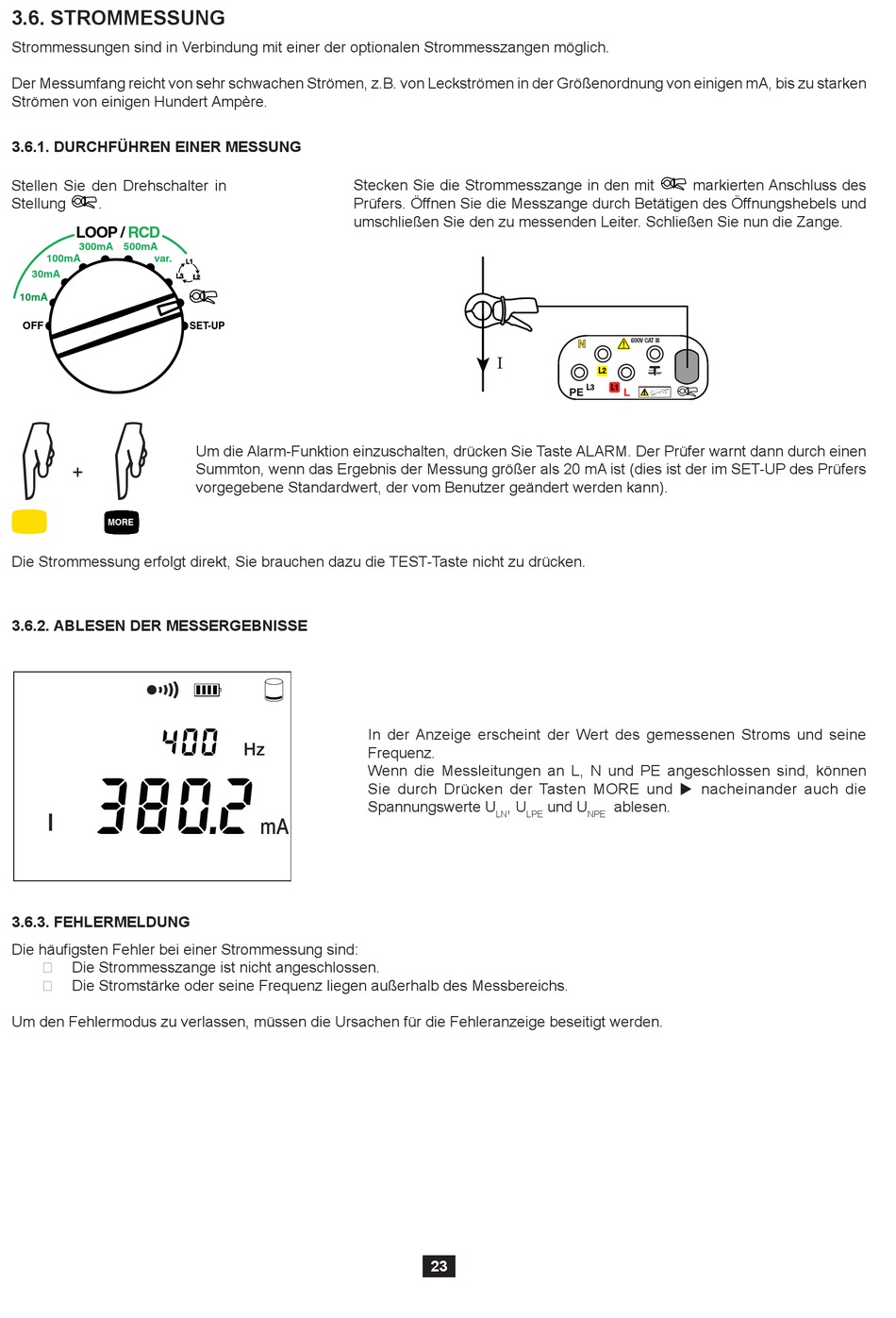

3.6. STROMMESSUNG
Strommessungen sind in Verbindung mit einer der optionalen Strommesszangen möglich.
Der Messumfang reicht von sehr schwachen Strömen, z.B. von Leckströmen in der Größenordnung von einigen mA, bis zu starken
Strömen von einigen Hundert Ampère.
3.6.1. DURCHFÜHREN EINER MESSUNG
Stellen Sie den Drehschalter in
Stellung
.
LOOP /
RCD
300mA
500mA
100mA
var.
30mA
L3
10mA
OFF
+
MORE
Die Strommessung erfolgt direkt, Sie brauchen dazu die TEST-Taste nicht zu drücken.
3.6.2. ABLESEN DER MESSERGEBNISSE
I
3.6.3. FEHLERMELDUNG
Die häufigsten Fehler bei einer Strommessung sind:
Die Strommesszange ist nicht angeschlossen.
Die Stromstärke oder seine Frequenz liegen außerhalb des Messbereichs.
Um den Fehlermodus zu verlassen, müssen die Ursachen für die Fehleranzeige beseitigt werden.
L1
L2
SET-UP
Um die Alarm-Funktion einzuschalten, drücken Sie Taste ALARM. Der Prüfer warnt dann durch einen
Summton, wenn das Ergebnis der Messung größer als 20 mA ist (dies ist der im SET-UP des Prüfers
vorgegebene Standardwert, der vom Benutzer geändert werden kann).
Hz
m A
Stecken Sie die Strommesszange in den mit
Prüfers. Öffnen Sie die Messzange durch Betätigen des Öffnungshebels und
umschließen Sie den zu messenden Leiter. Schließen Sie nun die Zange.
I
In der Anzeige erscheint der Wert des gemessenen Stroms und seine
Frequenz.
Wenn die Messleitungen an L, N und PE angeschlossen sind, können
Sie durch Drücken der Tasten MORE und nacheinander auch die
Spannungswerte U
, U
LN
23
N
600V CAT III
L2
L3
L1
PE
L
>
550V
und U
ablesen.
LPE
NPE
markierten Anschluss des
