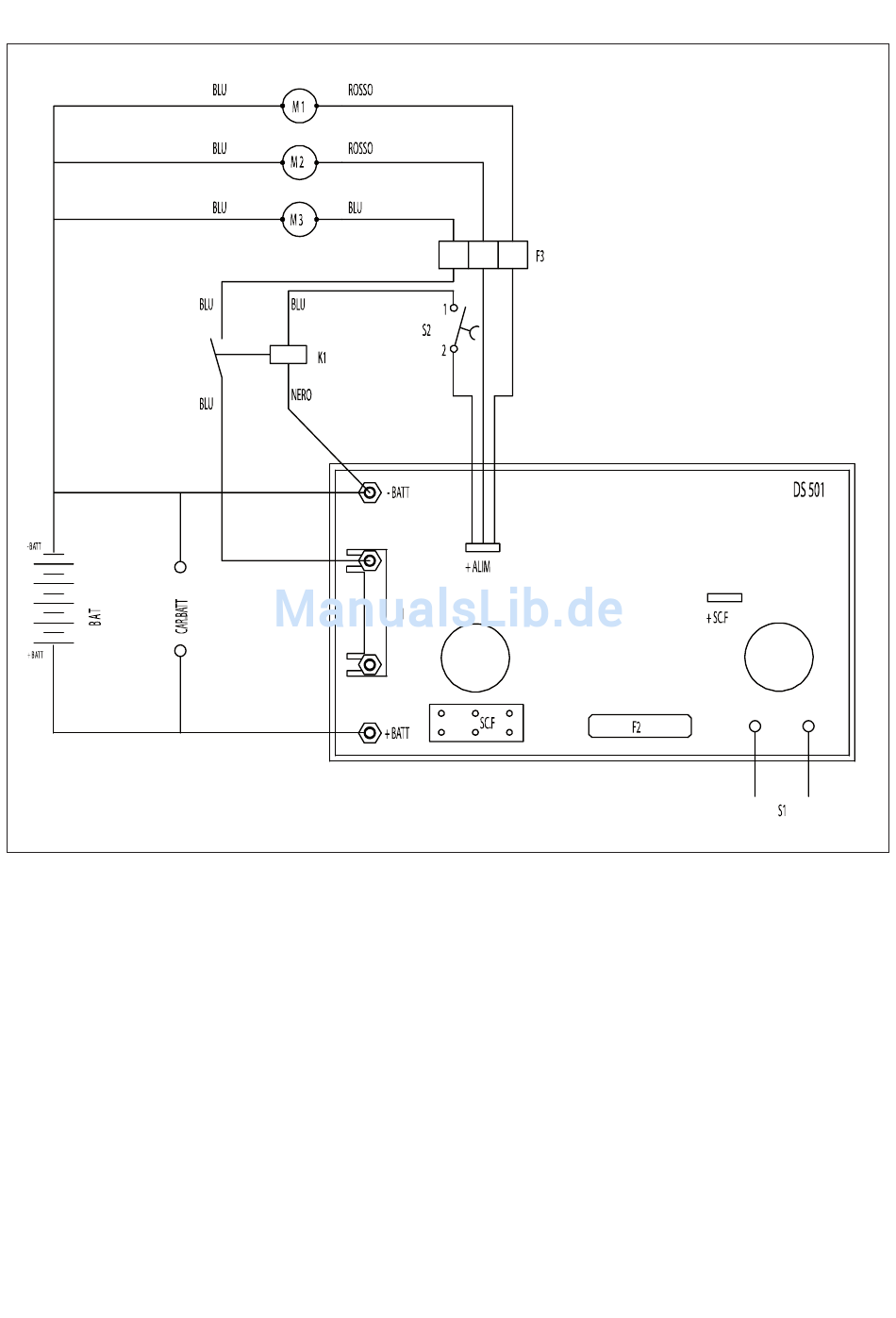

6.1 -SCHALTPLAN
M1........... Motor der Hauptkehrwalze
M2........... Antriebsmoto
M3........... Gebläsemotor
F1 ........... Sicherung für Schienenmontage 50A
F2 ........... Sicherung 1A / 250 V
F3 ........... Sicherung 30 A
S1 ........... Schlüsselschalter
S2 ........... Gebläseschalter
Car.Batt .. Steckdose für Batterieladegerät
K1 ........... Steuerrelais für Lüfterradmotor
