5.8 -AUSWECHSELN UND EINSTELLEN DER RIE-
MEN
Zum Auswechseln eines oder mehrerer Riemen muss folgender-
maßen vorgegangen werden:
-Entfernen Sie die obere Abdeckung und den vorderen Schmut-
zbehälter.
5.8.1 -Auswechseln des Riemens des Seitenbesens
-Entfernen Sie das rechte Rad, lösen Sie die Befestigungsschrau-
ben der Stoßstange und der rechten Seiteabdeckung und entfer-
nen Sie sie. Jetzt kann der beschädigte Riemen ausgewechselt
werden.

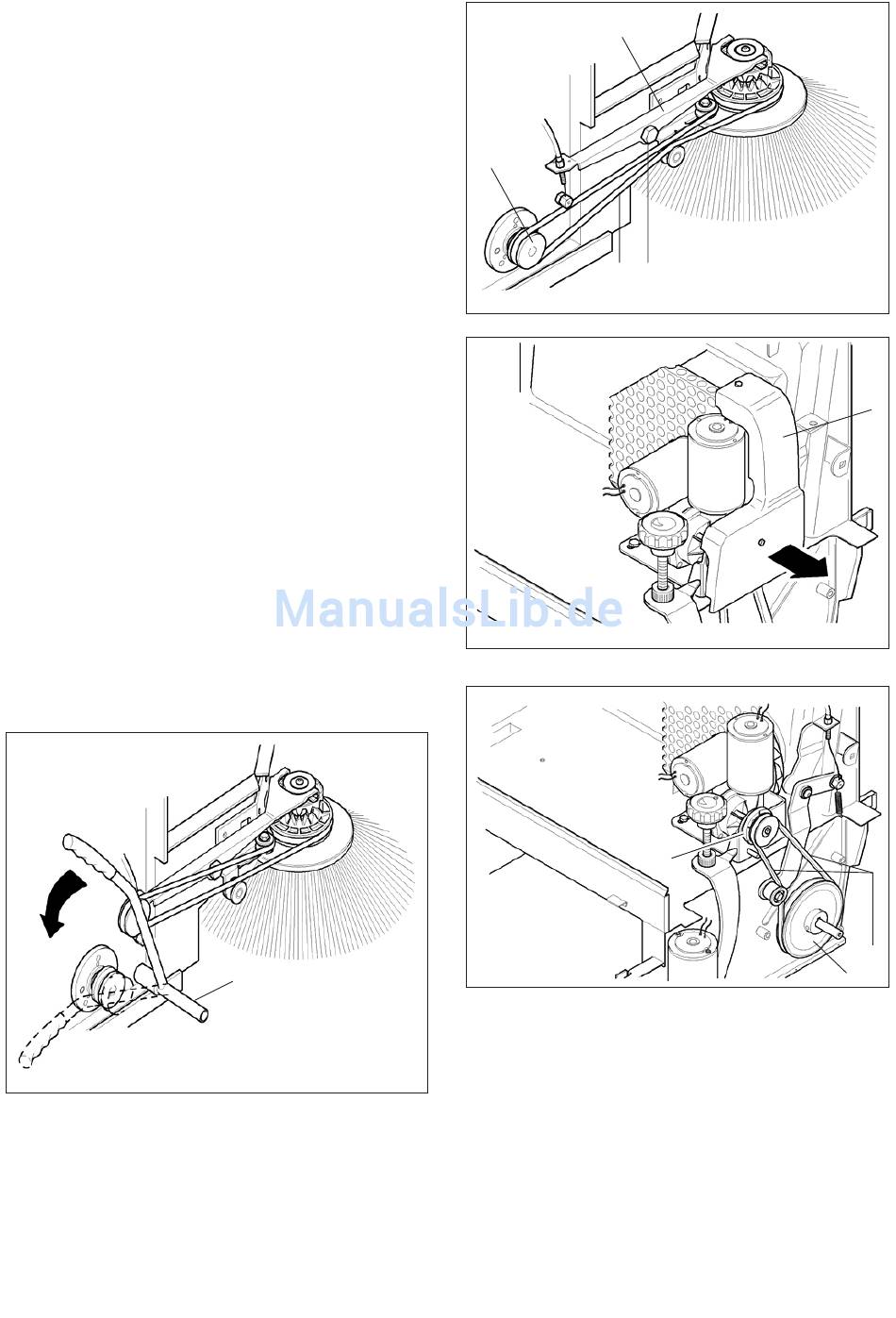

-Entfernen Sie den Riemen Pos.1 Abb. 7 von der Riemenscheibe
Pos. 2 Abb. 7.
-Lösen Sie den Befestigungsbolzen Pos. 3 Abb. 7 und haken Sie
die Haken des Seitenarms Pos. 4 Abb. 7 vom losen Zahnring aus.
-Nehmen Sie den Riemen Pos. 1 Abb. 7 vom Seitenarm Pos. 4
Abb. 7 ab.
-Wechseln Sie den Riemen aus.
- Haken Sie den Seitenarm Pos. 4 Abb. 7 wieder am losen Zahn-
ring fest.
-Schrauben Sie den Bolzen Pos. 3 Abb. 7 wieder fest.
-Spannen Sie den Riemen Pos. 1 Abb. 7/A mit Hilfe des Schlüs-
sels Art-Nr. 9001451 (nicht im Lieferumfang enthalten) und setzen
Sie ihn wieder auf die Riemenscheibe Pos. 2 Abb. 7/A.

5.8.2 -Auswechseln des Antriebsriemens

-Entfernen Sie das linke Rad, lösen Sie die Befestigungsschrau-
ben der Stoßstange und der linken Seiteabdeckung und entfernen
Sie sie. Jetzt kann der beschädigte Riemen ausgewechselt wer-
den.
-Entfernen Sie die Schutzabdeckung Pos. 1 Abb. 8/A.
-Entfernen Sie den Riemen Pos. 2 Abb. 8/B.
-Setzen Sie den neuen Riemen auf die Riemenscheiben Pos. 3-4
Abb. 8/B.
Abb.7/A
1
2
Abb.7
Abb.8/A
Abb.8/B
- 14 -
4
1 3
3
1
2
4
