2.9.7.3 Diagnose

2.10 EU5E-SWD-X8D

2.10.1 Einleitung

2.10.2 Aufbau

Bit Bezeichnung
0 Q0
1 Q1
2 nicht benutzt
3 nicht benutzt
4 nicht benutzt
5 nicht benutzt
6 nicht benutzt
7 nicht benutzt
Das Modul meldet keine Diagnose.
Das SmartWire-DT E/A-Modul EU5E-SWD-X8D stellt acht digitale Ausgänge
Q0 bis Q7 zur Verfügung. Die Ausgänge werden zur Ansteuerung von Akto-
ren verwendet. Der Status der Ausgänge wird mit Hilfe von LEDs angezeigt.
Der Netzwerkstatus des Moduls wird über die SmartWire-DT Diagnose-LED
signalisiert.
a
b
c
d
e

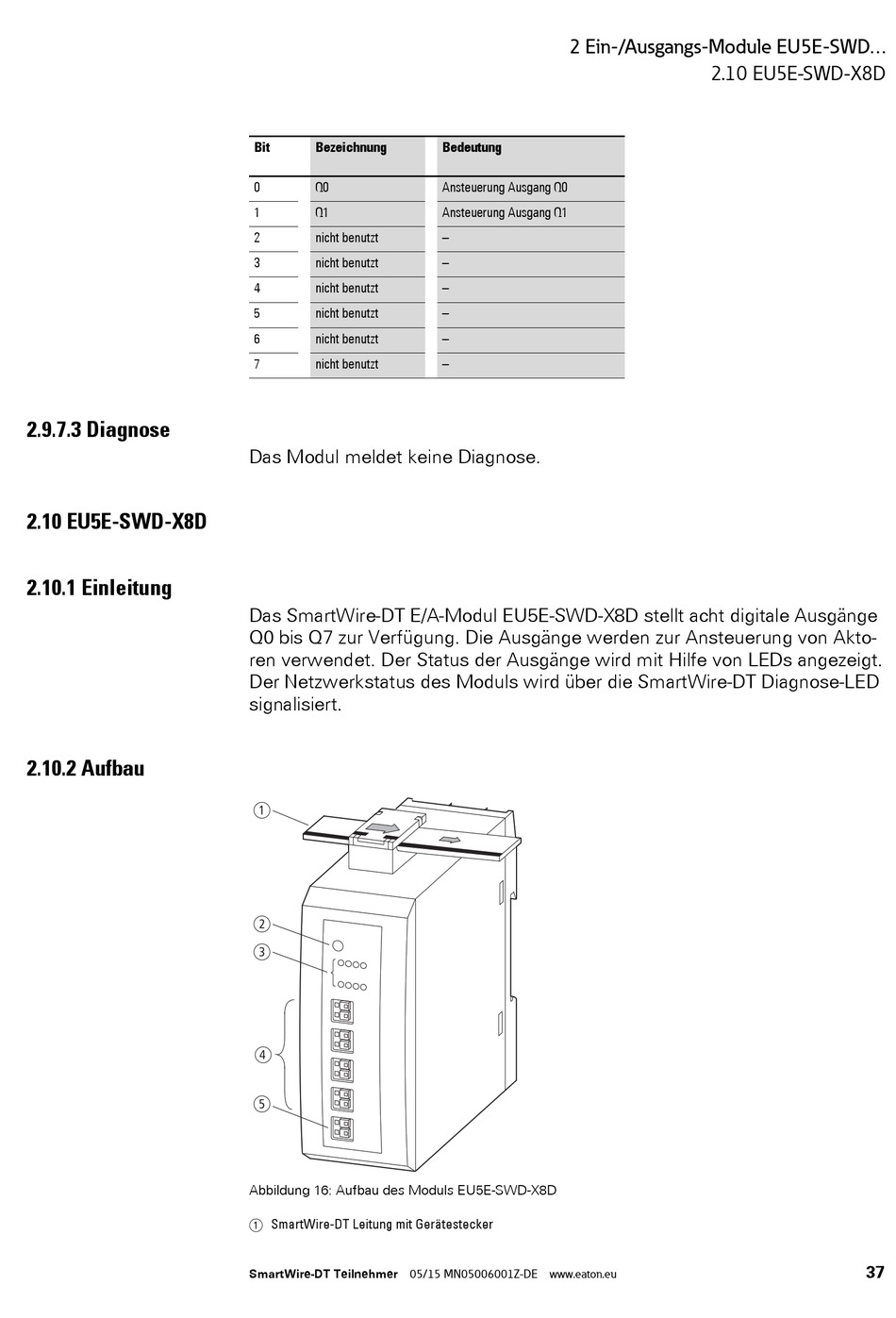

Abbildung 16: Aufbau des Moduls EU5E-SWD-X8D
a SmartWire-DT Leitung mit Gerätestecker
SmartWire-DT Teilnehmer 05/15 MN05006001Z-DE www.eaton.eu
2 Ein-/Ausgangs-Module EU5E-SWD...
Bedeutung
Ansteuerung Ausgang Q0
Ansteuerung Ausgang Q1
–
–
–
–
–
–
2.10 EU5E-SWD-X8D
