11 Anschaltung SmartWire-DT® Universalmodul M22-SWD-NOP(C)

11.4 Installation

11.4 Installation

11.4.1 Frontbefestigung

218
Ein Universalmodul liefert stets Eingangsdaten mit dem Wert „0". Wird ein
Universalmodul später durch den original projektierten SmartWire-DT Teil-
nehmer ersetzt, ist dieser Teilnehmer durch Drücken der „Config."-Taste am
Gateway in das SmartWire-DT Netzwerk aufzunehmen.
Die Universalmodule lassen sich in drei möglichen Formen installieren:
• Frontbefestigung mit Adapter M22-A,
• Frontbefestigung direkt auf Hutschiene oder mittels
Teleskopadapters,
• Bodenbefestigung im M22-I...-Aufbaugehäuse.
Das Universalmodul M22-SWD-NOP wird auf den Adapter M22-A auf die
mittlere Position aufgeschnappt.
1
2
3

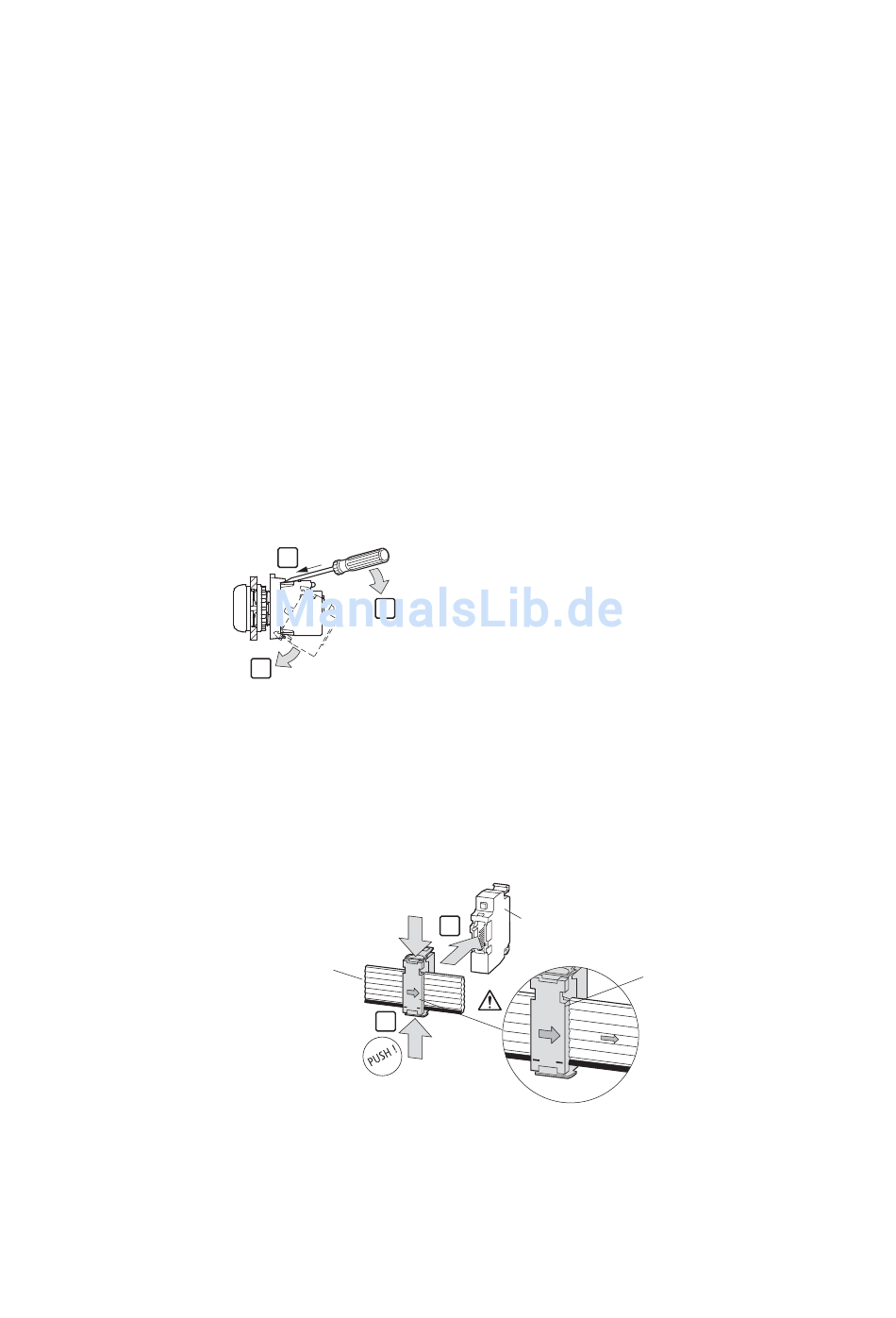

Abbildung 90: Anschluss auf den Adapter
Zum Anschluss an das SmartWire-DT Netzwerk wird die SmartWire-DT
Flachbandleitung verwendet. Zur Kontaktierung mit dem M22-SWD-Funkti-
onselement wird der Gerätestecker SWD4-8SF2-5 benutzt.
Die Installation ist damit abgeschlossen.
SWD4-100LF8-24
SWD4-3LF8-24-2S
SWD4-5LF8-24-2S
SWD4-10LF8-24S
1
Abbildung 91: Anschluss des Universalmoduls an die SmartWire-DT Flachbandleitung
SmartWire-DT Teilnehmer 05/15 MN05006001Z-DE www.eaton.eu
M22-SWD-K...
M22-SWD-LED
2
M22-SWD-NOP
M22-SWD-R
SW D4- 8SF 2-5
SW D4 -8 SF 2- 5
+ 15V
SW D4 -8 SF 2
SW D4 -8 SF 2
+ 15 V
SWD4-8SF2-
