4 PKE-SWD-32, Anschaltung für Motorstarterkombination mit PKE12/32
4.9 Programmierung
110
110%
100%

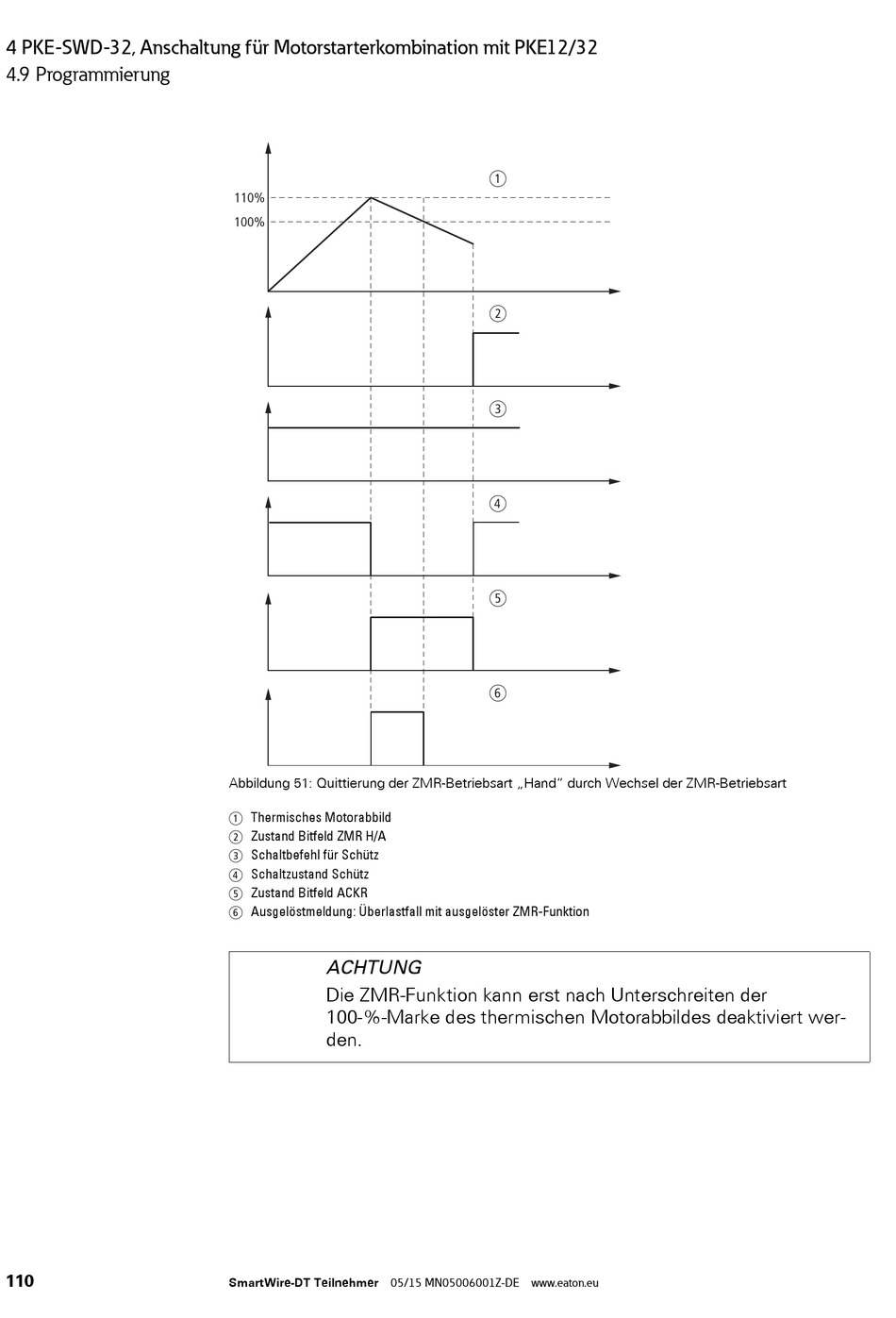

Abbildung 51: Quittierung der ZMR-Betriebsart „Hand" durch Wechsel der ZMR-Betriebsart
a Thermisches Motorabbild
b Zustand Bitfeld ZMR H/A
c Schaltbefehl für Schütz
d Schaltzustand Schütz
e Zustand Bitfeld ACKR
f Ausgelöstmeldung: Überlastfall mit ausgelöster ZMR-Funktion
ACHTUNG
Die ZMR-Funktion kann erst nach Unterschreiten der
100-%-Marke des thermischen Motorabbildes deaktiviert wer-
den.
