2.5 Installation

2.5.1 Signal und Versorgungsleitungen anschließen

2.5.2 Anschlussquerschnitte

2.5.3 Verdrahtung der Analogsensoren-/aktoren

Die SmartWire-DT Ein-/Ausgangs-Module sind für die Hutschienenmontage
vorgesehen. Die Einbaulage ist senkrecht.
▶ Montieren Sie das Modul auf die Hutschiene.
1
2

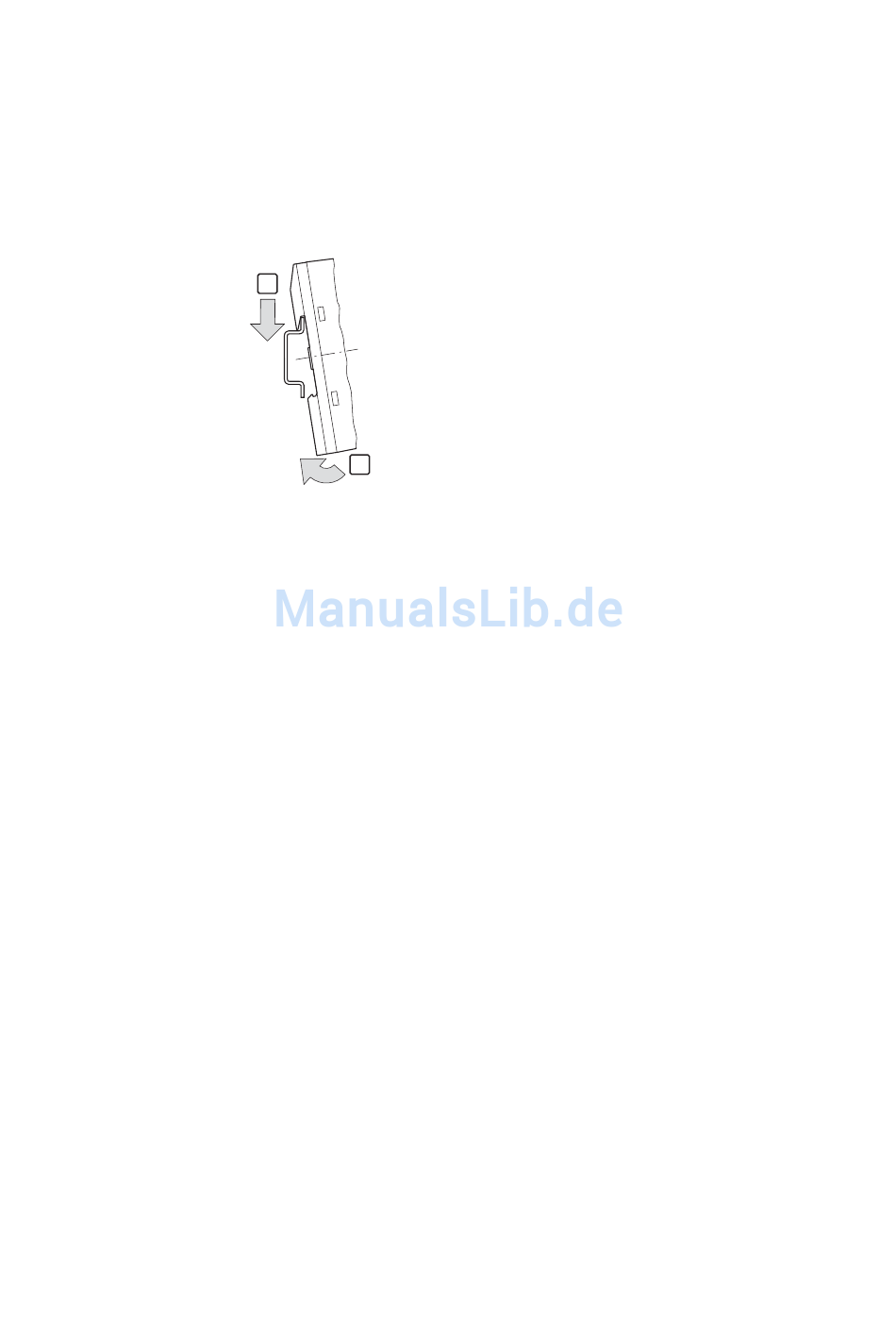

Abbildung 6: Montage auf Hutschiene
▶ Schließen Sie die 8-polige SmartWire-DT Leitung über die SmartWire-DT
Buchse auf der Geräteoberseite an.
￫
Eine ausführliche Anleitung zur Montage des SmartWire-DT
Gerätesteckers (SWD4-8SF2-5) an die 8-polige SmartWire-DT
Flachleitung finden Sie im Kapitel „Gerätestecker SWD4-8SF2-5
montieren" des Handbuches „SmartWire-DT, Das System"
(MN05006002Z-DE; frühere Bezeichnung AWB2723-1617de).
Schließen Sie die Ein-/Ausgänge und gegebenenfalls die Versorgungsleitun-
gen an die Push-In-Klemmen an. Beachten Sie hierbei die zulässigen
Anschlussquerschnitte!
• feindrähtig: Querschnitt 0,25 bis 1,5 mm², mit Aderendhülse
(Mindestlänge 8 mm)
• eindrähtig: 0,25 bis 1,5 mm²
• AWG24 bis AWG16
▶ Verwenden Sie für den Anschluss nur abgeschirmte Leitungen.
▶ Verlegen Sie die Leitungen getrennt von Netzleitungen oder Signalleitun-
gen mit Differenzspannungen.
▶ Je nachdem welche elektromagnetischen Verhältnisse vorherrschen,
sollten beide Enden der Abschirmung geerdet oder nur an einem Ende
geerdet werden.
▶ Verbinden Sie die Abschirmung mit der 0-V-Versorgung des Moduls.
