2.8.4 Installation

2.8.5 Parametrierung

2.8.6 Feldbusspezifische Besonderheiten

2.8.7 Programmierung

2.8.7.1 Eingänge
0 V
24 V DC

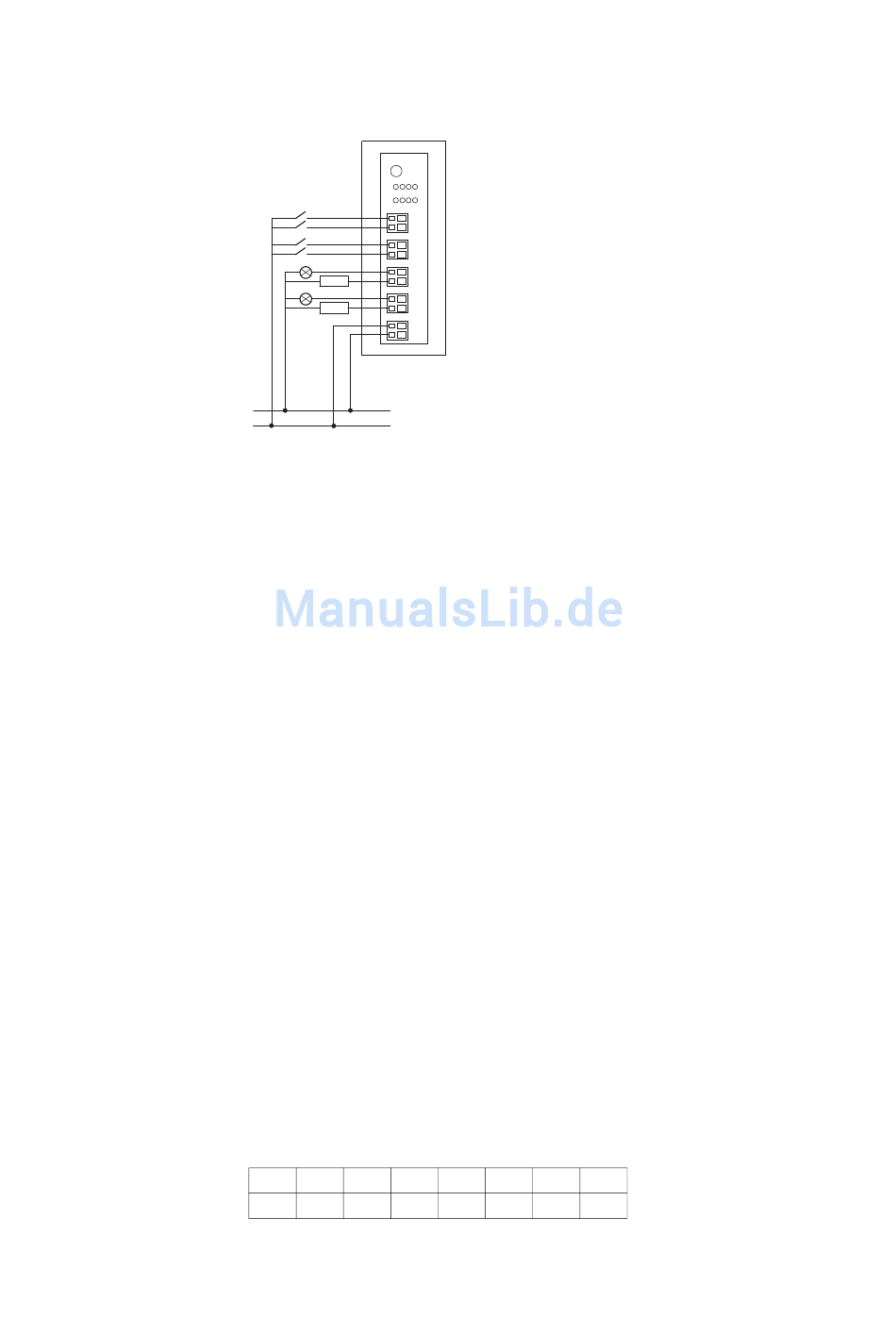

Abbildung 13: Anschluss der Ein-/Ausgänge und der Spannungsversorgung
▶ Schließen Sie die Sensoren an den entsprechenden Eingängen I0 bis I3
an.
▶ Schließen Sie das Bezugspotenzial 0 V DC an den Anschluss 0V an.
▶ Schließen Sie die Aktoren am entsprechenden Ausgang Q0 bis Q3 an.
▶ Schließen Sie die 24-V-DC-Versorgsspannung für die Ausgänge an die
Anschlussklemme 24 V an.
Die Parametrierung des Moduls erfolgt in Abhängigkeit vom verwendeten
Koordinator im Programmiersystem oder in der Planungs- und Inbetrieb-
nahmesoftware SWD-Assist.
Feldbus Ethercat
Bitte beachten sie die allgemeinen Hinweise zur Parametrierung
￫ Kapitel 13 „Verwendung von SWD-Teilnehmern mit dem Feldbus Ether-
CAT", Seite 243.
Das Modul verfügt über zwei Eingangsbytes und ein Ausgangsbyte.
Byte 0:
7 6 5 4
SUBST PRSNT – DIAG
SmartWire-DT Teilnehmer 05/15 MN05006001Z-DE www.eaton.eu
2 Ein-/Ausgangs-Module EU5E-SWD...
3 2 1 0
– – – –
2.8 EU5E-SWD-4D4D
