8 Befehls- und Meldegeräte M22-SWD...
8.2 M22-SWD-Frontbefestigung

8.2.1 Aufbau

8.2.2 Projektierung

8.2.2.1 M22-SWD-K11
164
M22...

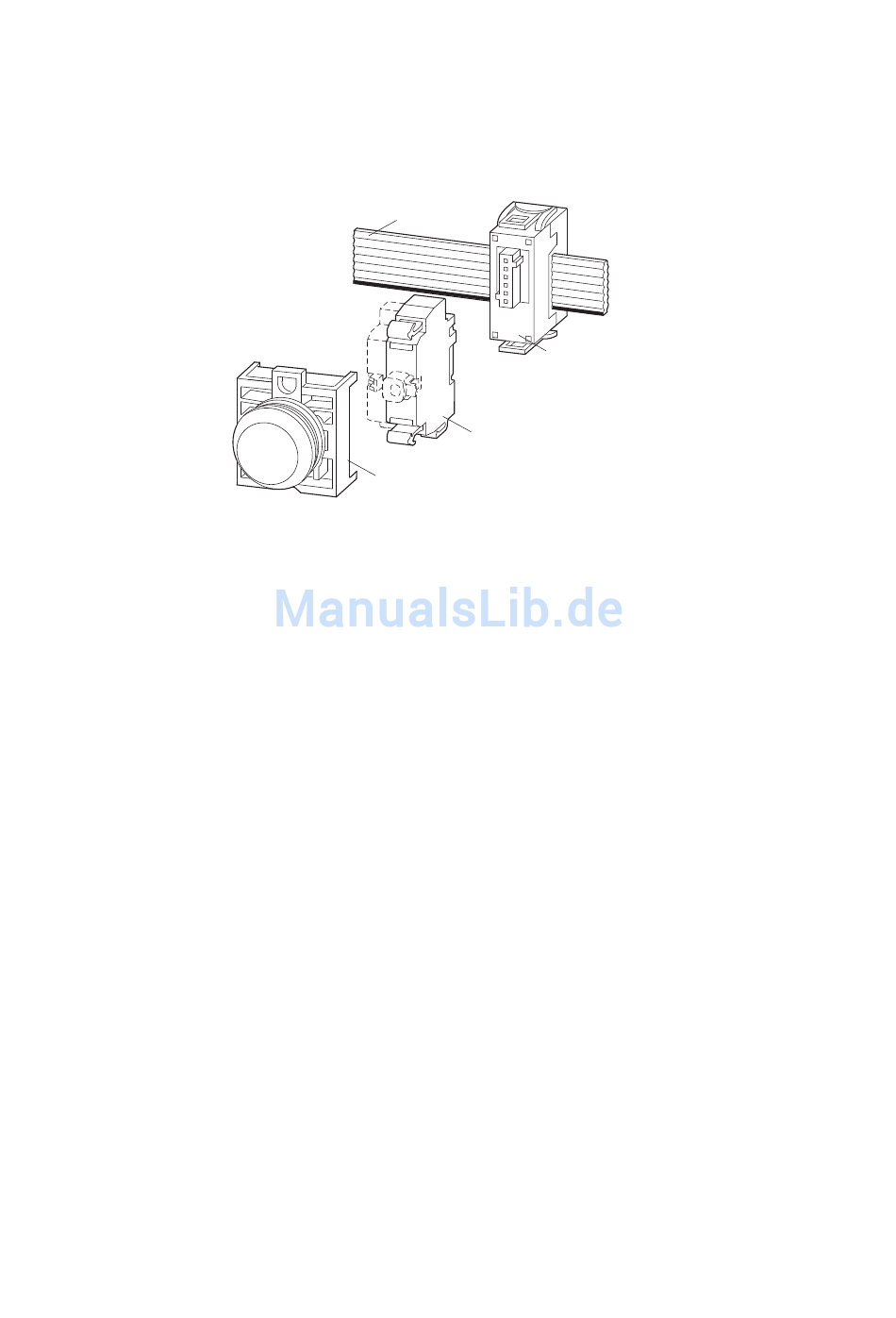

Abbildung 65: Aufbau M22-SWD-Frontbefestigung
Die SmartWire-DT Front-Funktionselemente werden an Stelle der bisherigen
M22-K10-/K01-Kontaktelemente sowie der entsprechenden M22-LED...-
Anzeigeelemente verwendet. Frontseitig werden die bisherigen Elemente
für die Befehls- und Meldefunktion verwendet.
Pro M22-Adapter wird ein SmartWire-Funktionselement verwendet. Es wird
immer auf der mittleren Position montiert. Für kombinierte Funktionen eines
beleuchteten Befehlsgeräts oder zur Realisierung eines Mehrstufenschalters
werden entsprechend leistungsfähigere Funktionselemente verwendet. Ein
beleuchteter Drucktaster, der bisher als Kombination mehrerer Elemente
realisiert werden musste, lässt sich nun einfach durch ein Kombinationsele-
ment realisieren (LED-Anzeige + Kontaktelement = M22-SWD-K11LED).
Dieses Funktionselement ersetzt die bisherigen Kontaktelemente M22-K10/
K01. Es stellt einen Wechselkontakt zur Verfügung, mit dem sich sowohl
eine Öffner- als auch eine Schließer-Funktion realisieren lässt. Auch lässt
sich die bisher mögliche „Huckepack"-Kombination aus einem M22-K01-
und -K10-Element mit einem einzelnen M22-SWD-K11-Element ersetzen.
Das Funktionselement wird in Kombination mit M22-(Druck-)Tasten verwen-
det.
￫
Auf den freien Platz des M22-Adapters können hier weitere
M22-K10-/01-Kontaktelemente montiert werden.
Eine mögliche Anwendung ist zum Beispiel das herkömmliche
Schalten über ein M22-K...-Kontaktelement und das Melden
dieses Vorgangs an die SPS über das M22-SWD-K11-Funktions-
element.
