Montage Des Ailes - Reely Phönix Plus Bedienungsanleitung

c) Montage des ailes
Les surfaces portantes doivent être montées à gauche et à droite dans les évidements prévus à cet effet sur le
fuselage.

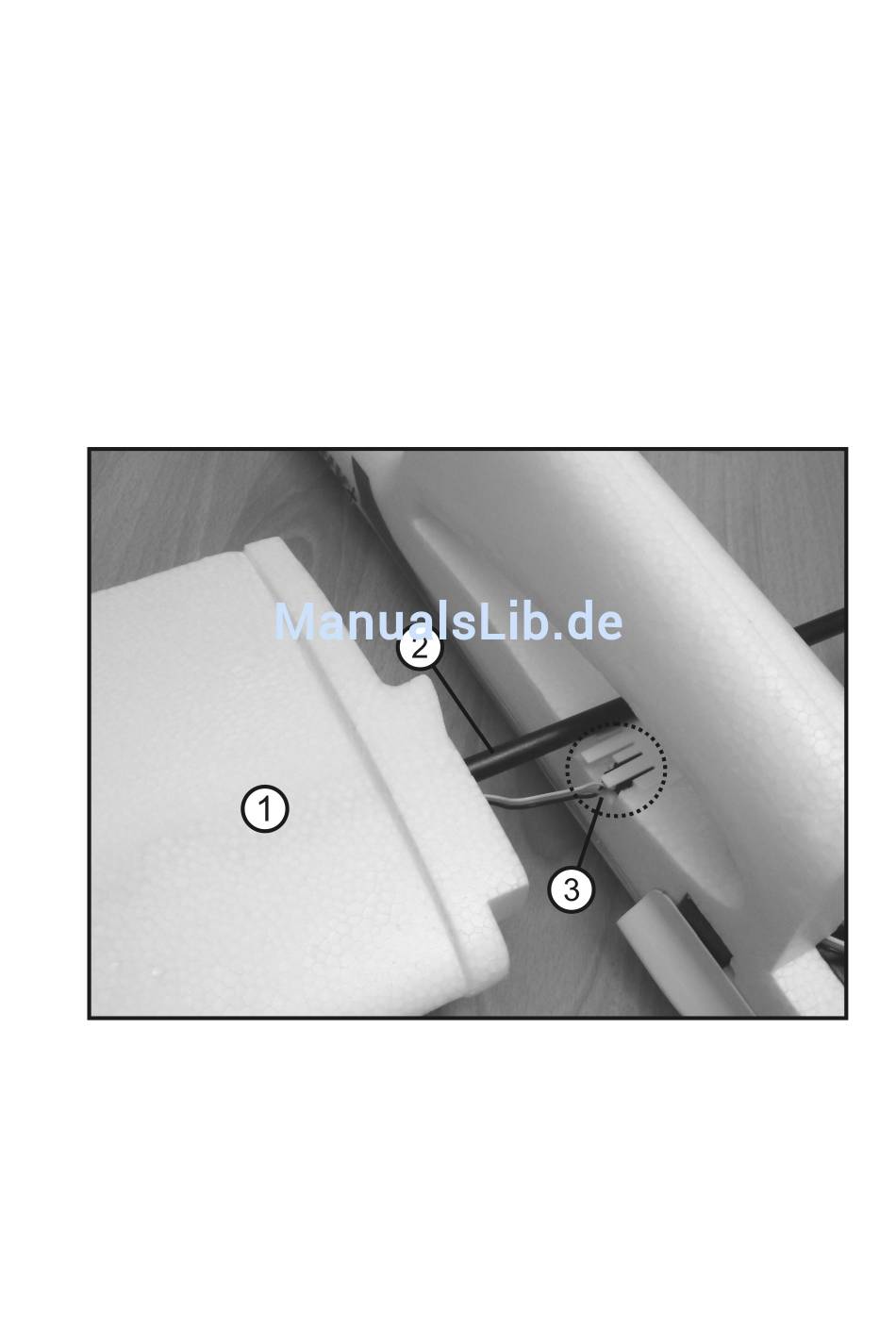

Pour ce faire, glissez le raccord fourni pour les surfaces portantes (2) dans l'une des surfaces portantes (1). Le
raccord des surfaces portantes devra respectivement être fixé au moyen d'une vis après avoir emboîté les surfaces
portantes. Pour le montage du raccord des surfaces portantes, ces vis doivent éventuellement légèrement être dévis-
sées lors du premier montage (voir figure 5).
Glissez le raccord des surfaces portantes (2) dans le trou de la partie centrale du fuselage.
Emboîtez le connecteur du servo de l'aileron sur le connecteur correspondant (3) au niveau du logement des surfaces
portantes. Les connecteurs du servo doivent être insérés dans le bon sens dans le connecteur correspondant. Glissez
avec précaution la moitié de la surface portante dans l'évidement prévu à cet effet sur le fuselage jusqu'à ce que la
forme de la surface portante affleure le fuselage. Veillez ici à ce que le câble des servos ne soit pas coincé, mais
inséré à l'intérieur du fuselage.
Montez la deuxième moitié de la surface portante sur le fuselage en procédant de la même manière.
Figure 4
66
