b) Contrôle des tringles d'asservissement sur les ailerons
Les articulations des ailerons sont déjà montées en usine (1). Assurez-vous que les guignols de gouverne des tringles
d'asservissement se trouvent bien en position extérieure des guignols de gouverne (2).
En position neutre du compensateur et du levier de commande de l'aileron, les ailerons doivent également se trouver
en position neutre et affleurer le bord arrière de la surface portante (3). Le cas contraire, les ailerons doivent être
réglés en conséquence en vissant ou dévissant les chapes.
Le raccordement des servos de l'aileron est décrit dans le chapitre suivant « Montage de la surface portante ». Le
fonctionnement correct est expliqué dans le chapitre « Contrôle des fonctions de pilotage ».

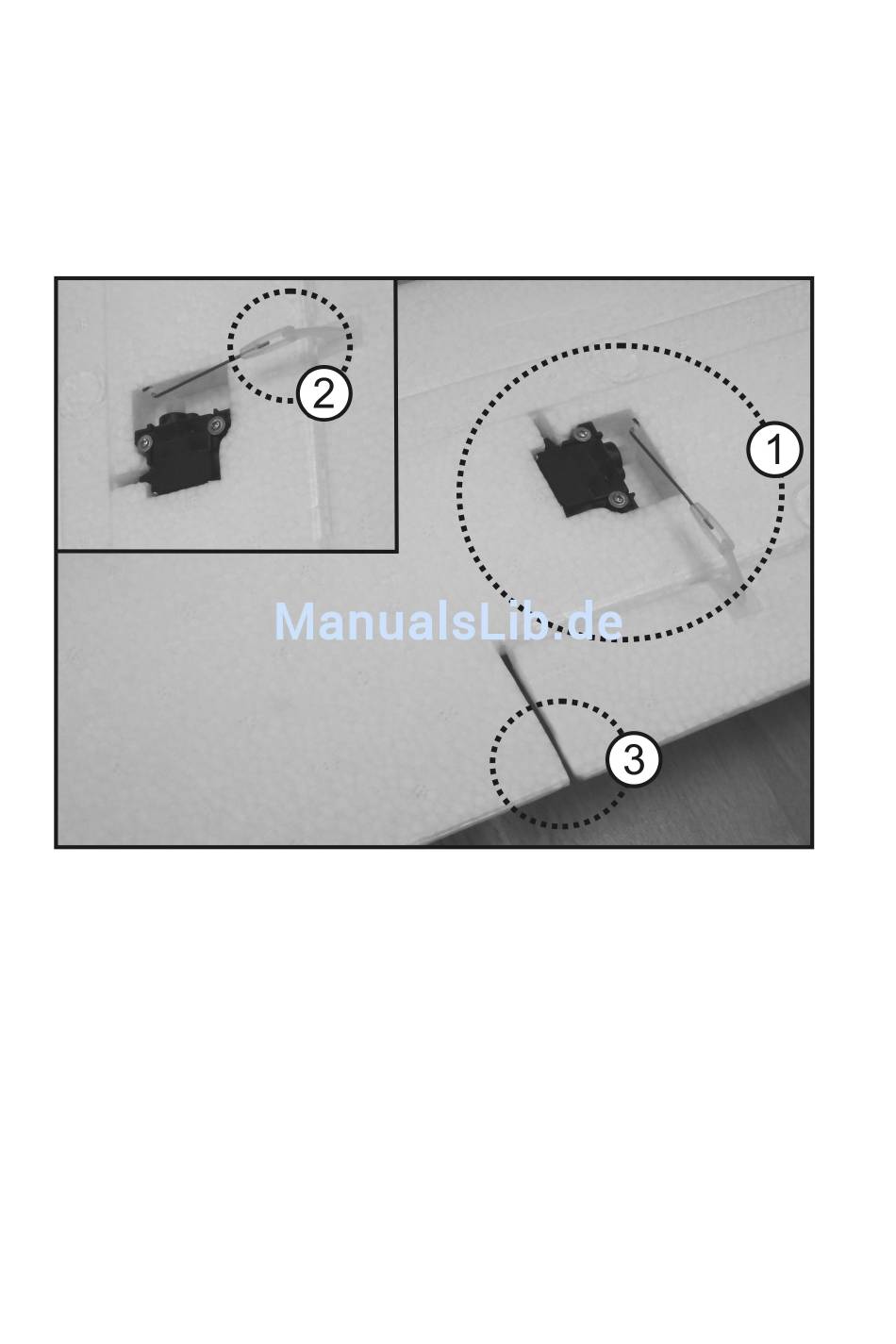

Figure 3
