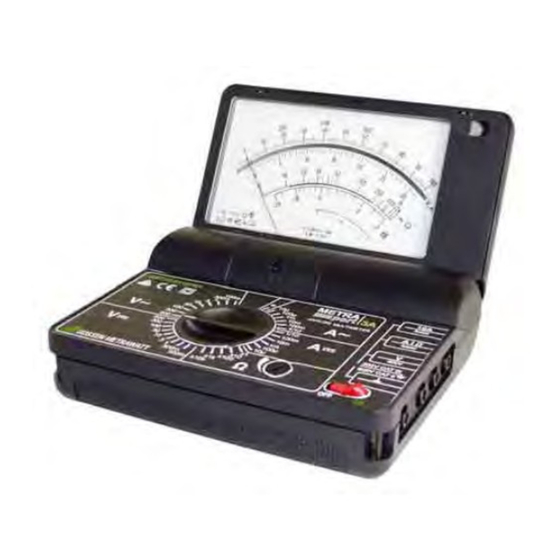

- Seite 1 Bedienungsanleitung Operating Instructions METRAport 3-349-303-15 Analog-Multimeter 3/6.09...
- Seite 2 1 Skala 2 Batteriefachdeckel 3 Anschlussbuchse „10 A“ für höchsten Strommessbereich 4 Anschlussbuchse für den Messbereich A| 5 Anschlussbuchse für den Messbereich V (hohes Potential) 6 Anschlussbuchse für alle Messbereiche 7 Öse für Tragriemenbefestigung 8 OFF|ON: Ein-/Aus-Schalter (aus/off bei geschlossenem Deckel) 9 Potentiometer für Endwerteinstellung bei Widerstandsmessung 10 Messfunktions- bzw.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsmerkmale und -vorkehrungen ..........4 Anwendung ....................6 Beschreibung ..................6 Bedienung ....................7 Bedienungselemente .................7 Inbetriebnahme ..................9 Spannungsmessung ................10 4.3.1 Gleich- und Wechselspannungen bis 600 V (direkter Anschluss) ....10 4.3.2 Gleichspannungen bis 30 kV mit Hochspannungstastkopf HV 30 ....11 Strommessung ..................12 4.4.1 Gleich- und Wechelströme bis 1 A (direkter Anschluss) ......13 4.4.2 Gleich- und Wechselströme bis 10 A (direkter Anschluss) ......14 4.4.3 Gleich- und Wechselströme über 10 A mit getrenntem Nebenwiderstand ...14 4.4.4 Wechselströme mit (Zangen-) Stromwandlern ..........15... -
Seite 4: Sicherheitsmerkmale Und -Vorkehrungen
Sicherheitsmerkmale und -vorkehrungen Sie haben sich für ein Gerät entschieden, welches Ihnen ein sehr hohes Maß an Sicherheit bietet. Dieses Gerät erfüllt die Anforderungen der geltenden europäischen und nationalen EG-Richtlinien. Dies bestätigen wir durch die CE-Kenn- zeichnung. Die entsprechende Konformitätserklärung kann von GMC-I Messtechnik GmbH angefordert werden. - Seite 5 • Versichern Sie sich, dass die Messleitungen in einwandfreiem Zustand sind, z. B. unbeschädigte Isolation, keine Unterbrechung in Leitungen und Steckern usw. • In Stromkreisen mit Koronaentladung (Hochspannung) dürfen Sie mit diesem Gerät keine Messungen durchführen. • Besondere Vorsicht ist geboten, wenn Sie in HF-Stromkreisen messen.
-
Seite 6: Anwendung
Instandsetzung, Austausch von Teilen und Abgleich Beim Öffnen des Gerätes können spannungsführende Teile freigelegt werden. Vor einer Instandsetzung, einem Austausch von Teilen oder einem Abgleich muss das Gerät vom Messkreis getrennt werden. Wenn danach eine Reparatur oder ein Abgleich am geöffneten Gerät unter Spannung unvermeidlich ist, so darf dies nur durch eine Fach- kraft geschehen, die mit den damit verbundenen Gefahren vertraut ist. -
Seite 7: Bedienung
Mehrere gut aufeinander abgestimmte Schutzeinrichtungen schützen das Gerät gegen Beschädigung durch falsche Bedienung und Über- lastung innerhalb der angegebenen Grenzwerte für Überlast: • Überdimensionierte Präzisionswiderstände • Schmelzsicherung in Verbindung mit Leistungsschutzdioden • Überspannungsableiter Das Gerät arbeitet netzunabhängig mit einer handelsüblichen 9 V-Flachzellenbatterie. - Seite 8 spannungsbereiche oder von den Gleichstrombereichen in die ent- sprechenden Wechselstrombereiche umgeschaltet werden. Der Mess- kreis wird beim Umschalten der Strommessbereiche nicht unterbro- chen. Bei Spannungs- und Strommessungen ist darauf zu achten, dass der Messbereichsschalter zuerst auf den höchsten Messbereich gestellt wird. Dann ist auf niedrigere Bereiche weiterzuschalten bis die optimale Anzeige erreicht ist.
-
Seite 9: Inbetriebnahme
An die Buchsen können die speziellen Messleitungen, deren Anschlussstecker gegen zufälliges Berühren geschützt sind (Kabelset KS 17) sowie alle Messleitungen mit Bananensteckern (Durchmesser 4 mm) angesteckt werden. Schmelzsicherungen für Messkreis (siehe hierzu Kapitel 5). Potentiometer zur Einstellung des Endausschlages bei Widerstandsmessung 4.2 Inbetriebnahme Batterie einsetzen... -
Seite 10: Spannungsmessung
Batteriespannungskontrolle Wenn der Zeiger nach dem Einschalten des Gerätes innerhalb des Fel- des steht, das mit dem Symbol für Batterie „ “ gekennzeichnet ist, dann ist die Batteriespannung ausreichend, d. h. das Einhalten der Fehlergrenzen entsprechend den Angaben im Kapitel 5 „Technische Kennwerte“... -
Seite 11: Gleichspannungen Bis 30 Kv Mit Hochspannungstastkopf Hv 30
4.3.2 Gleichspannungen bis 30 kV mit Hochspannungstastkopf HV 30 Spannungen über 600 V können Sie mit einem Hochspannungstast- kopf messen, z. B. HV3 (bis 3 kV) oder HV30 (bis 30 kV, nur DC) von GMC-I Messtechnik GmbH. HV30 schwarz schwarz ➭... -
Seite 12: Strommessung
4.4 Strommessung Achtung! Das Multimeter sollte in die Leitung geschaltet werden, deren Spannung gegen Erde am geringsten ist. Aus Sicherheits- gründen darf die Spannung gegen Erde 600 V CAT II oder 300 V CAT III nicht überschreiten! Der Messkreis ist mechanisch fest aufzubauen und gegen zufälliges Öffnen zu sichern. -
Seite 13: Gleich- Und Wechelströme Bis 1 A (Direkter Anschluss)
4.4.1 Gleich- und Wechelströme bis 1 A (direkter Anschluss) ➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw. zum Verbraucher ) ab und entladen Sie, sofern vorhan- den, alle Kondensa- toren. ➭ Drehen Sie den Messbereichsschal- ter in die Stellung 1/10 A bzw. -
Seite 14: Gleich- Und Wechselströme Bis 10 A (Direkter Anschluss)
4.4.2 Gleich- und Wechselströme bis 10 A (direkter Anschluss) ➭ Schalten Sie zuerst die Stromversorgung zum Messkreis bzw. zum Verbraucher ) ab und entladen Sie, sofern vorhan- den, alle Kondensa- toren. ➭ Drehen Sie den Messbereichsschal- ter in die Stellung 1/10 A bzw. -
Seite 15: Wechselströme Mit (Zangen-) Stromwandlern
4.4.4 Wechselströme mit (Zangen-) Stromwandlern I(A) Achtung! Vor dem Schließen des Primärstromkreises muss sicherge- stellt sein, dass der Sekundärkreis geschlossen ist. Werden Stromwandler auf der Sekundärseite offen betrieben, z. B. durch defekte oder nicht angeschlossene Zuleitungen, durch ausgelöste Sicherung nach vorangegangener Überlastung oder falscher Stellung des Messbereichsschalters (nicht im Strombereich), können an den Anschlussklemmen gefährlich hohe Spannungen auftreten. -
Seite 16: Gleich- Und Wechselströme Mit (Zangen-) Stromsensoren
Nennspannung des Stromwandlers. Der zusätzliche Anzeigefehler ist zu berücksichtigen. ➭ Drehen Sie den Messbereichsschalter in die Stellung A~. ➭ Wählen Sie den Messbereich des Multimeters in Abhängigkeit von Messbereich und Übersetzungsverhältnis der Zange. ➭ Schließen Sie die Messleitungen wie abgebildet an. ➭... -
Seite 17: Messen Von Mischspannungen Und Mischströmen
4.5 Messen von Mischspannungen und Mischströmen Mit dem Multimeter können Gleich- und Wechselanteile von Misch- spannungen und -strömen getrennt gemessen werden. Achtung! Die Summe aus Gleich- und Wechselanteil der Messgröße darf die zulässigen Grenzwerte für Überlast gemäß Kapitel 5, bzw. die Ansprechwerte der Schutzeinrichtungen nicht über- schreiten! 4.5.1 Mischspannungen Die Durchführung der Messungen erfolgt gemäß... -
Seite 18: Widerstandsmessung
4.6 Widerstandsmessung Zur Widerstandsmessung wird der zu messende Widerstand R Innenwiderstand des Multimeters parallel geschaltet. Somit wird bei offenen Eingangsklemmen (R der Skalenwert (Vollausschlag) angezeigt. Die Polarität der Mess- spannung entspricht den Bezeich- nungen an den Anschlussbuchsen „A|“ und „“. Die Widerstands- messbereiche sind durch eine superflinke Schmelzsicherung FF 1,6A/600V AC in Verbindung... - Seite 19 ➭ Drehen Sie den Messbereichsschalter in die Stellung x 1 ... k x 10. ➭ Schalten Sie das Gerät über den Kippschalter Stellung „ON“ ein. ➭ Stellen Sie mit dem Potentiometer den Endausschlag ein. ➭ Schließen Sie die Messleitungen wie abgebildet an. ➭...
-
Seite 20: Prüfung Von Dioden Und Transistoren
4.7 Prüfung von Dioden und Transistoren Die Widerstandsmessbereiche k x 1 und k x 10 sind auch für grobe Funktionsprüfungen an Dioden und Transistoren geeignet. Mit einer „Widerstandsmessung“ kann auf einfache Weise festgestellt werden, ob eine Diode bzw. die Diodenstrecke eines Transistors zwischen Basis und Kollektor bzw. - Seite 21 Diode Transistor Messung an Buchse an Buchse an Buchse Durchlass- A| A| A| richtung Sperr- A| A| A| richtung B= Basis C= Collector E= Emitter Beurteilung einer Diode bzw. der Diodenstrecke eines Transtors Eine Diode bzw. ein Transistor ist funktionsfähig, wenn die Anzeige auf der V, A-Skala bei der Messung in Durchlassrichtung kleiner ist als die Anzeige bei der Messung in Sperrrichtung.
-
Seite 22: Technische Kennwerte
Technische Kennwerte Pegel Eingangs- Überlastschutz Spannung widerstand R Konst. Messspanne –40 ... –1 8 dB 600 V 100 mV –20 dB –30 ... – 8 dB 600 V 300 mV –10 dB –20 ... + 2 dB 600 V 0 dB –10 ... - Seite 23 Kurz- Wert in Leerlauf- Überlast- Widerstand schluss- Ablesebereich Skalenmitte spannung schutz strom Bereich 1 ... 45,6 x 2 k 100 mV 2,2 mA 600 V x 10 10 ... 20 k 456,0 100 mV 0,22 mA 600 V 100 ...
- Seite 24 Einflussgrößen und Nenngebrauchsbereiche +5 ... +23 ... +35 C Temperatur +5 ... +35 C Grenztemperaturen für Genauigkeit 0 ... +40 C für Betrieb –25 ... +65 C (ohne Batterie) für Lagerung Lage zusätzlicher Einflusseffekt max. 1% der Skalen- länge bei Neigung der Skala zwischen 0 und 120 ...
- Seite 25 Sicherungen Bereich bis 1 A und FF 1,6A/600V, 6 mm x 32 mm schützt in Verbindung mit Leistungsdioden die Bereiche 10 µA ... 1 A und x1 ... k Schaltvermögen: 50 kA bei 600 V~ (eine Halbwelle bei ohmscher Last) Überlastgrenze der Schmelzsicherung in Verbindung mit den Leistungsdioden: max.
-
Seite 26: Wartung
Wartung Achtung! Trennen Sie das Gerät allpolig vom Messkreis, bevor Sie das Batteriefach zum Batteriewechsel öffnen! 6.1 Batterie Der Zustand der Batterie sollte von Zeit zu Zeit kontrolliert werden. Eine entladene oder sich zersetzende Batterie darf nicht im Batterie- raum bleiben. Wenn bei der Batteriespannungskontrolle gemäß Kapitel 4.2 der Zeiger außerhalb des Feldes für die Batteriekontrolle steht, dann ist die Batterie auszutauschen, wie im Kapitel 4.2 beschrieben. - Seite 27 Schmelzsicherung für mA-Bereich (bis 1 A) Die eingebaute Schmelzsi- cherung FF 1,6A/600V AC für 1,6 A den Messkreis bis 1 A/ kann in den Widerstands- 16 A messbereichen, am zweck- mäßigsten im Bereich x 1, auf Durchgang geprüft wer- Schrauben von Gummifüßen verdeckt den.
-
Seite 28: Gehäuse
6.3 Gehäuse Eine besondere Wartung des Gehäuses ist nicht nötig. Achten Sie auf eine saubere Oberfläche. Verwenden Sie zur Reinigung ein leicht feuchtes Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20...
