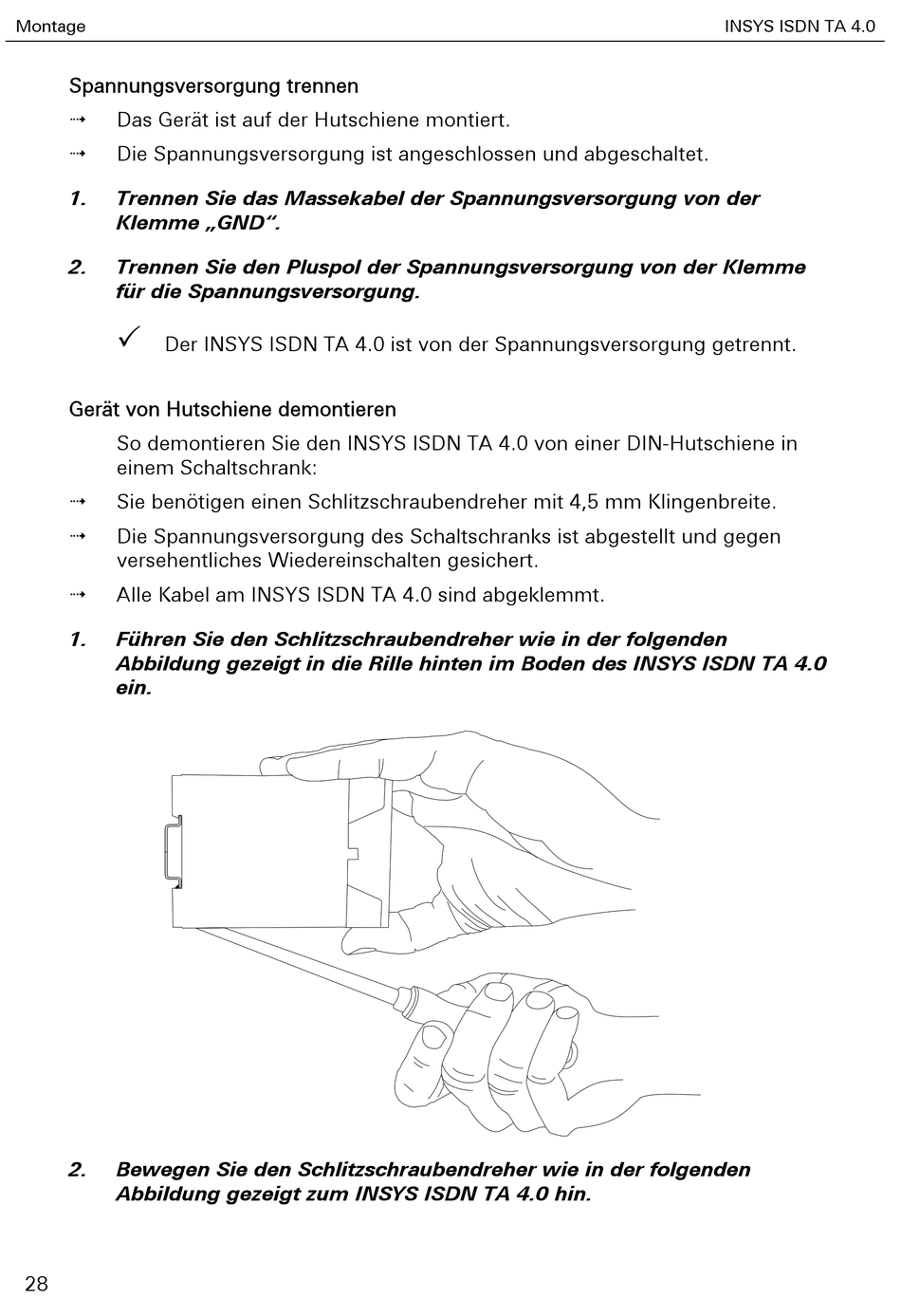

INSYS ISDN TA 4.0 Benutzerhandbuch Seite 28

Montage
Spannungsversorgung trennen

Das Gerät ist auf der Hutschiene montiert.

Die Spannungsversorgung ist angeschlossen und abgeschaltet.
1. Trennen Sie das Massekabel der Spannungsversorgung von der
Klemme „GND".
2. Trennen Sie den Pluspol der Spannungsversorgung von der Klemme
für die Spannungsversorgung.

Der INSYS ISDN TA 4.0 ist von der Spannungsversorgung getrennt.
Gerät von Hutschiene demontieren
So demontieren Sie den INSYS ISDN TA 4.0 von einer DIN-Hutschiene in
einem Schaltschrank:

Sie benötigen einen Schlitzschraubendreher mit 4,5 mm Klingenbreite.

Die Spannungsversorgung des Schaltschranks ist abgestellt und gegen
versehentliches Wiedereinschalten gesichert.

Alle Kabel am INSYS ISDN TA 4.0 sind abgeklemmt.
1. Führen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt in die Rille hinten im Boden des INSYS ISDN TA 4.0
ein.
2. Bewegen Sie den Schlitzschraubendreher wie in der folgenden
Abbildung gezeigt zum INSYS ISDN TA 4.0 hin.
