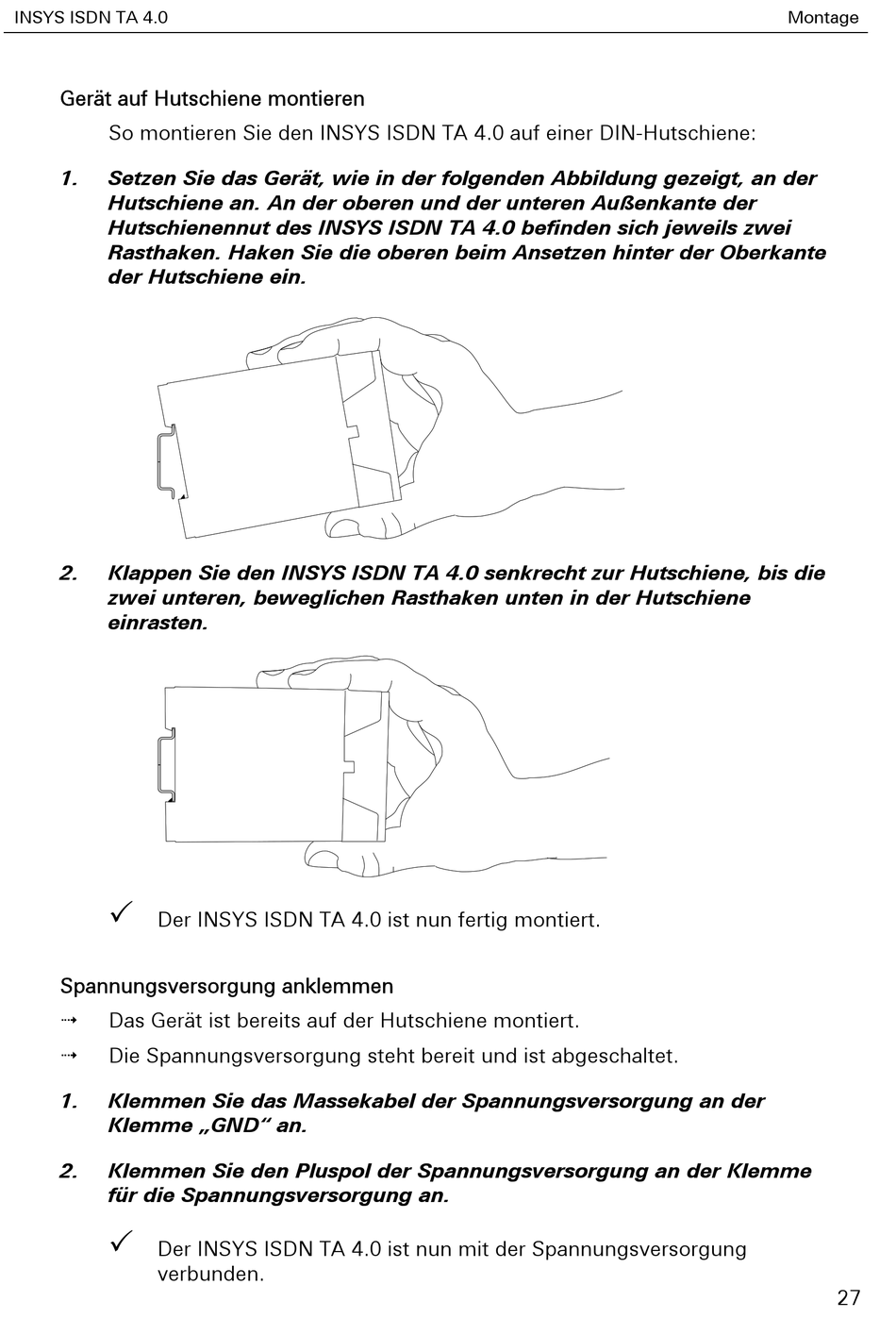

INSYS ISDN TA 4.0 Benutzerhandbuch Seite 27

INSYS ISDN TA 4.0
Gerät auf Hutschiene montieren
So montieren Sie den INSYS ISDN TA 4.0 auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der
Hutschienennut des INSYS ISDN TA 4.0 befinden sich jeweils zwei
Rasthaken. Haken Sie die oberen beim Ansetzen hinter der Oberkante
der Hutschiene ein.
2. Klappen Sie den INSYS ISDN TA 4.0 senkrecht zur Hutschiene, bis die
zwei unteren, beweglichen Rasthaken unten in der Hutschiene
einrasten.

Der INSYS ISDN TA 4.0 ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.

Der INSYS ISDN TA 4.0 ist nun mit der Spannungsversorgung
verbunden.
