Anschlüsse
4.3 Klemmanschlüsse Unterseite

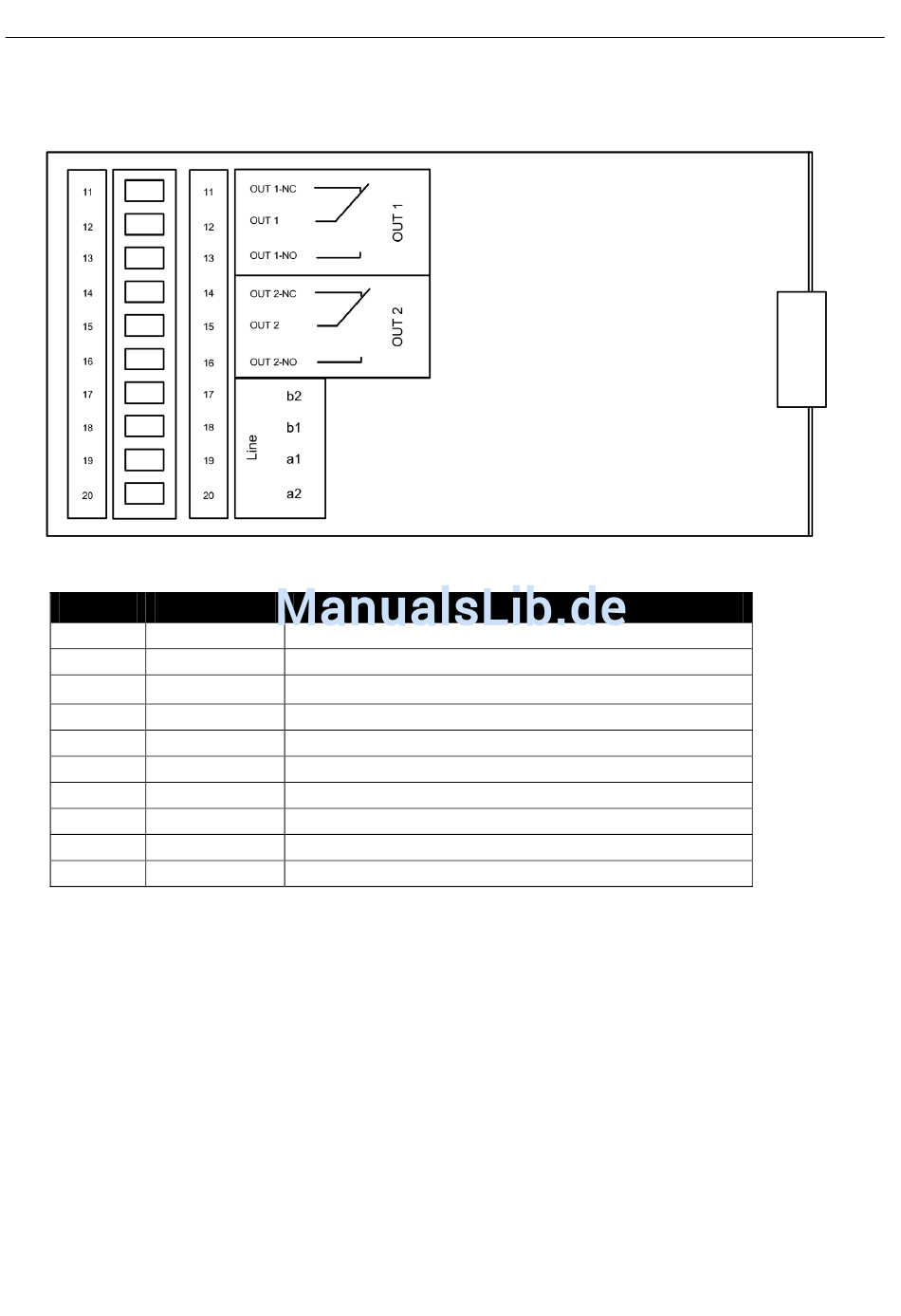

Abbildung 4: Anschlüsse auf der Geräteunterseite

Klemme Bezeichnung Beschreibung

11 OUT 1-NC
12 OUT 1
13
OUT 1-NO
14 OUT 2-NC
15 OUT 2
16 OUT 2-NO
17 b2
18 b1
19 a1
20 a2
Tabelle 8: Beschreibung der Anschlüsse auf der Geräteunterseite
22
Ausgang1 Ruhekontakt
Ausgang1
Ausgang1 Arbeitskontakt
Ausgang2 Ruhekontakt
Ausgang2
Ausgang2 Arbeitskontakt
Sendeleitung A (PIN 6 auf RJ45-Stecker)
Empfangsleitung A (PIN 5 auf RJ45-Stecker)
Empfangsleitung B (PIN 4 auf RJ45-Stecker)
Sendeleitung B (PIN 3 auf RJ45-Stecker)
INSYS ISDN TA 4.0
