Anschlussbelegung der seriellen Schnittstelle

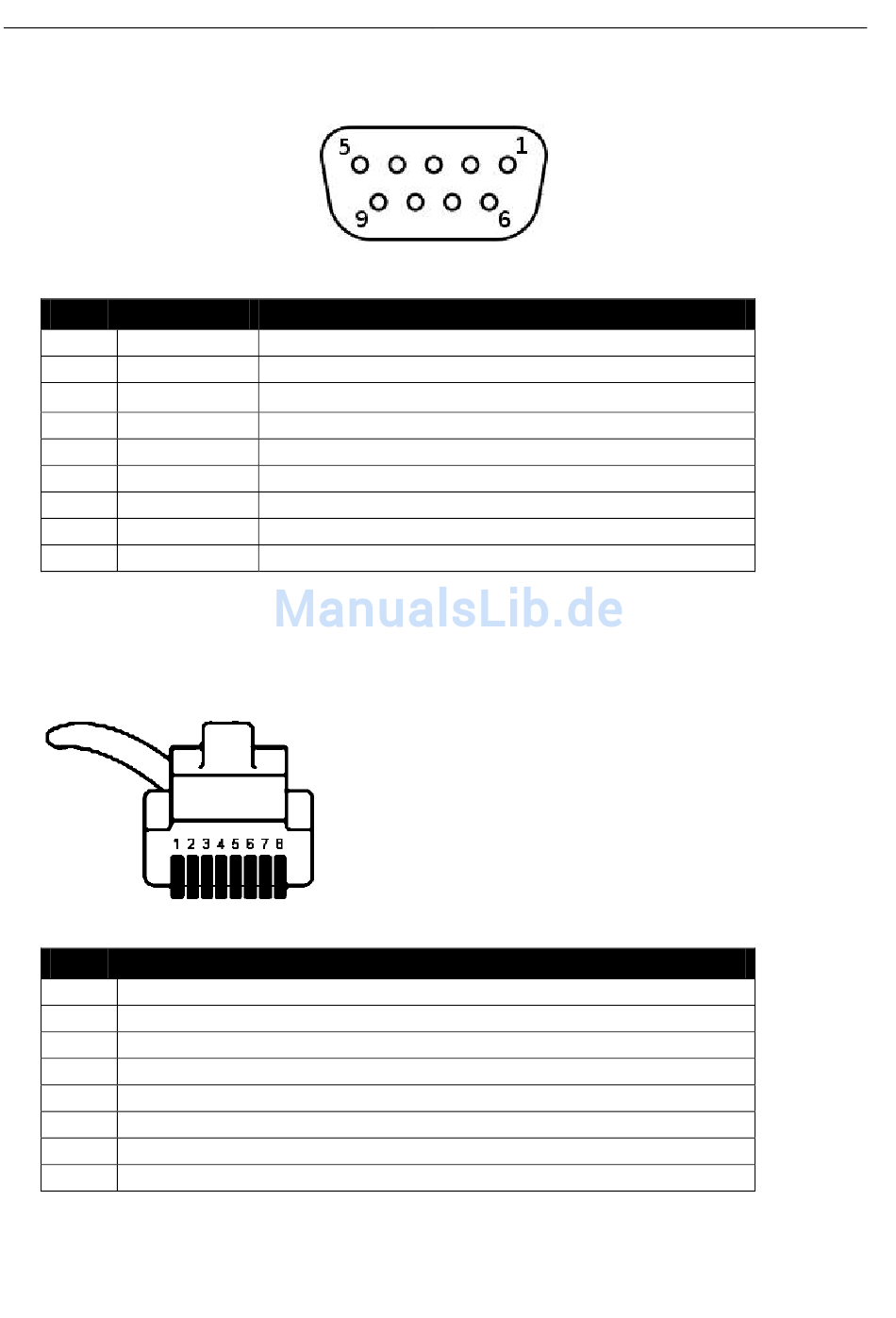

Abbildung 5: 9-polige Sub-D Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 9: Beschreibung der Pin-Belegung der Sub-D Buchse

4.5

Anschlussbelegung der S0-Schnittstelle

Abbildung 6: 8-poliger Western Stecker (Vorderansicht)

Pin Signal
1 nicht verbunden
2 nicht verbunden
3 a2
4 a1
5 b1
6 b2
7 nicht verbunden
8 nicht verbunden

Tabelle 10: Belegung des RJ45-Buchse/Stecker

Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
