Wärmedämmstoffdicken (gemäß AGI-Q 132):
Aufstellboden
Mini Z1 H O XL 50 mm
2
Weitere Hinweise zu den Wärmedämmstoffdicken und -materialien sind
der Montageanleitung für Kamineinsätze zu entnehmen!
Hinterlüftungsmaße zwischen Feuerstätte und Wärmedämmung:
Das Hinterlüftungsmaß zwischen Aussenkante der Feuerstättendämmung
und der Wärmedämmung der Heizkammer muss mindestens 30mm
betragen.

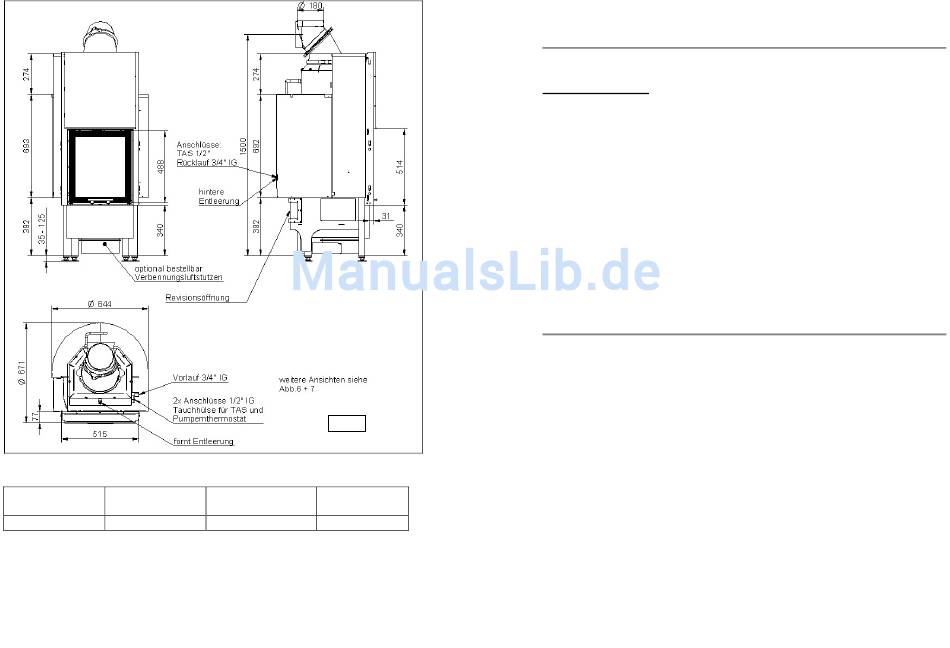

Abb.1a
Anbauwand Decke
(seitlich / hinten)
50 mm 50 mm
- 11 -

2. Montage

Die Installation der wasserführenden Komponenten, der notwendi-
gen Sicherheitseinrichtungen, etc. hat grundsätzlich durch ein
Fachunternehmen zu erfolgen. Der Mini Z1 H2O XL
montieren, dass alle Komponenten, auch diejenigen, welche sich
hinter der Kaminverkleidung befinden, jeder Zeit zugänglich und
überprüfbar sind! Nach Aufstellung und Anschluss sämtlicher
Installationen und vor dem Erstellen der Heizkammer ist der
Kamineinsatz, sowie die zugehörigen Heizungsinstallationen durch
eine Druckprobe auf Dichtigkeit zu überprüfen. Dabei ist unbedingt zu
beachten, dass der Mini Z1 H2O XL X durch Höhenverstellung der
Brennzellenfüße horizontal, bzw. mit leichter Steigung zum frontseitigen
Entlüftungsstopfen ausgerichtet wird.
Die Montage des Mini Z1 H2O XL erfolgt grundsätzlich gemäß der
Aufbauanleitung für Kamineinsätze!
2.1. Grundsätzliche Anforderung an die
Aufstellung
Die Mini Z1 H2O XL Brennzelle darf nur in Heizungsanlagen nach DIN
EN 12828 installiert werden. Alle Verbindungen zum Heizungsnetz sind
grundsätzlich lösbar (z.B. als Verschraubung) auszuführen. Es dürfen nur
temperaturbeständige Rohrleitungen innerhalb der Kaminverkleidung
verwendet werden. Bei der Anwendung von Dichtungsmaterialien ist
unbedingt auf ausreichende
Aufgrund der Lage des Vorlaufanschlusses und der Temperaturfühler im
Frontbereich des Kamineinsatzes, ist eine Öffnung in der Heizkammer-
front vorzusehen.
Die Montage aller Sicherheitseinrichtungen darf nur im „kalten" Bereich,
bzw. außerhalb der Kaminverkleidung erfolgen. Die Temperaturbestän-
digkeit der Sicherheitseinrichtungen für eine Montage innerhalb der
Kaminverkleidung ist in der Regel nicht ausreichend!
Sämtliche wasserführende Bauteile sind gegen Frost zu schützen!
Bei der Montage sind unbedingt die Installations- und Betriebsanleitungen
der verbauten Zusatzkomponenten zu beachten!
ist so zu
Temperaturbeständigkeit zu achten!
