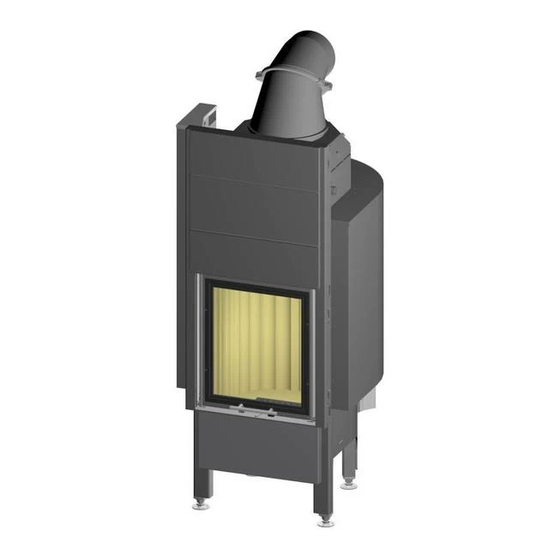

Mini Z1 H2O XL
Brennzelle mit
Wasserwärmetauscher
Montage- und
Betriebsanleitung
Hinweis:
Gewährleistungsansprüche entfallen,
falls die Montage- und Bedienungsanleitung nicht beachtet wird.
Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Montage-
anleitung abweichen, sind diese nur zu berücksichtigen wenn diese
höhere Anforderungen stellen.
-Technische Änderungen
und Irrtümer vorbehalten-
(Stand 06/11)
SPARTHERM
Feuerungstechnik GmbH
Maschweg 38
D - 49324 Melle
- 2 -

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Spartherm Mini Z1 H2O XL

Inhaltszusammenfassung für Spartherm Mini Z1 H2O XL

  • Seite 1 Mini Z1 H2O XL Brennzelle mit Wasserwärmetauscher Montage- und Betriebsanleitung Hinweis: Gewährleistungsansprüche entfallen, falls die Montage- und Bedienungsanleitung nicht beachtet wird. Sofern Angaben aus der zusätzlichen Aufbauanleitung und der Montage- anleitung abweichen, sind diese nur zu berücksichtigen wenn diese höhere Anforderungen stellen.
  • Seite 2 Vorwort / Qualitätsphilosophie Sie haben sich für einen Spartherm Produkt entschieden - herzlichen Dank für ihr Vertrauen. In einer Welt des Überflusses und der Massenproduktion verbinden wir unseren Namen mit dem Credo unseres Inhabers Herrn Gerhard Manfred Rokossa: „Hohe technische Qualität kombiniert mit zeitgerechtem Design und Dienst am Kunden zu dessen Zufriedenheit und Weiterempfehlung.“...

  • Seite 3: Inhaltsverzeichnis

    Nachheizflächen, etc. integriert werden, die dem Abgas Wärme 7.3. Anmerkung entziehen! 8. Für Ihre Notizen Die Brennzelle Mini Z1 H2O XL dient als Zusatz-Wärmeerzeuger für Wasser-Heizungsanlagen nach DIN EN 12828, da die angegebene 9. Inbetriebnahmeprotokoll Nennwärmeleistung nur so lange anfällt, wie die Brennzelle mit Nenn- wärmeleistung befeuert wird.

  • Seite 4: Lieferumfang

    Heizungssystem integrierte thermische Ablaufsicherung wird bei einer Vorlauftemperatur von ca. 95 °C den Kaltwasserzulauf öffnen! Mini Z1 H2O XL mit folgenden Merkmalen: Die angegebenen Werte stellen den Mittelwert über einen Abbrand dar.  Brennzelle mit integriertem Wasserwärmetauscher, vertikal Schie- Diese Werte ergeben sich unter Prüfbedingungen bei Nennwärmeleis-...

  • Seite 5: Montage

    Installationen und vor dem Erstellen der Heizkammer ist der Kamineinsatz, sowie die zugehörigen Heizungsinstallationen durch eine Druckprobe auf Dichtigkeit zu überprüfen. Dabei ist unbedingt zu beachten, dass der Mini Z1 H2O XL X durch Höhenverstellung der Brennzellenfüße horizontal, bzw. mit leichter Steigung zum frontseitigen Entlüftungsstopfen ausgerichtet wird.

  • Seite 6: Elektroanschluss

    2.3. Anschlüsse des Mini Z1 H2O XL Bei Installation, Anschluss und Betrieb der Brennzelle Mini Z1 H2O XL Die Anschlüsse des Sicherheitswärmetauschers, des Rücklaufs und der sind alle notwendigen nationalen und europäischen Normen sowie hinteren Entlüftungsmöglichkeit befinden sich auf der Rückseite und örtliche Vorschriften (DIN, DIN EN, Landesbauverordnungen, Feue-...

  • Seite 7: Mindestquerschnitte Konvektionsluft

    Heißwasseraufsatz mit einer thermischen Ablaufsicherung ausgestattet werden, um gefährliche Situationen im Störfall, wie z.B. Stromausfall, zu vermeiden. Hierfür ist in dem Mini Z1 H2O XL eine Sicherheitseinrichtung In unmittelbarer Nähe des Mini Z1 H2O XL ist in der Vorlaufleitung ein (Sicherheitswärmetauscher) gegen Überhitzung...

  • Seite 8: Thermische Pumpensteuerung

    2.10. Einbindung in eine Heizungsanlage JUMO, enthalten, welcher elektrisch Strom- Bitte beachten Sie: Der Mini Z1 H2O XL darf nur nach ausführlicher versorgung der Rücklaufanhe- Planung der gesamten Heizungsanlage nach den einschlägigen Regeln bung (Umwälzpumpe) der Technik und den sicherheitstechnischen Normen in eine Gesamtanla- einzubinden ist.

  • Seite 9: Schornsteinanschluss / Verbindungsstück

    Wärmenutzung bereits kurz nach dem Start des Die Erstinbetriebnahme darf nur erfolgen, nachdem alle notwendigen Umlaufs in dem Mini Z1 H2O XL beginnen. Dann wird nur die überschüs- Komponenten angeschlossen, alle notwendigen Sicherheitseinrich- sige, nicht zum Heizen benötigte Energie, im Pufferspeicher eingelagert.

  • Seite 10: Betrieb

    Gesamt- leistung  Die im Wärmetauscher des Mini Z1 H2O XL integrierte thermisch Kamineinsatzes betätigte Abgasklappe steuert selbsttätig die Funktion. Bei ausrei- von etwa 10,0 chend hoher Abgastemperatur (ca. 150°C) schließt die Abgas- kW erbracht.

  • Seite 11: Reinigung Und Wartung

    Wirkung voll entfalten. Die Reinigung erfolgt grund- sätzlich im ausgekühlten Zustand! Nach der Reinigung erfolgt die Da der Wärmetauscher direkt die Abgase der Brennzelle Mini Z1 H2O XL Montage umgekehrter herunterkühlt, und dies zwangsläufig zu Ablagerungen an den Wärmetau- Abb.5...

  • Seite 12: Wartung Des Wärmetauschers

    Die Zugänglichkeit zum Vorlaufanschluss und zur frontseitigen Entlüftung muss über eine Öffnung in der Heizkammerwand ermöglicht werden. In regelmäßigen Abständen während der Heizsaison ist der Wasserdruck der Heizungsanlage zu überprüfen. Der Mini Z1 H2O XL darf nur im 6. Ratgeber vollständig befüllten und entlüfteten Zustand betrieben werden.

  • Seite 13: Garantieausschluss

    Syste- Nichtbeachtung der Aufbau-, und Betriebsanleitung  wasserführenden Teilen men dauert es einige Zeit, bis sich die technischen Abänderungen an unserem Gerät durch firmenfremde des Mini Z1 H2O XL . komplette Luft abgeschieden hat. Personen (Luft im System) Einmaliges Entlüften reicht oft nicht...

  • Seite 14: Für Ihre Notizen

    8. Für Ihre Notizen 9. Inbetriebnahmeprotokoll Geräte-Nr.: Datum:_________________________ (s. Typenschild) Name und Anschrift Kaminofenbetreiber Name und Anschrift Installationsfirma Heizung: Name und Anschrift Ofensetzer: Nein Heizungsanlage entlüftet: Nein Betriebsdruck kontrolliert: Nein Anlage auf Dichtigkeit geprüft: Alle Sicherheitseinrichtungen Nein (TAS, Sicherheitsventil, MAG) überprüft: Bitte Temperaturen zwischen Einsatz und Rücklaufanhebung eintragen: Rücklauftemperatur in °C...
