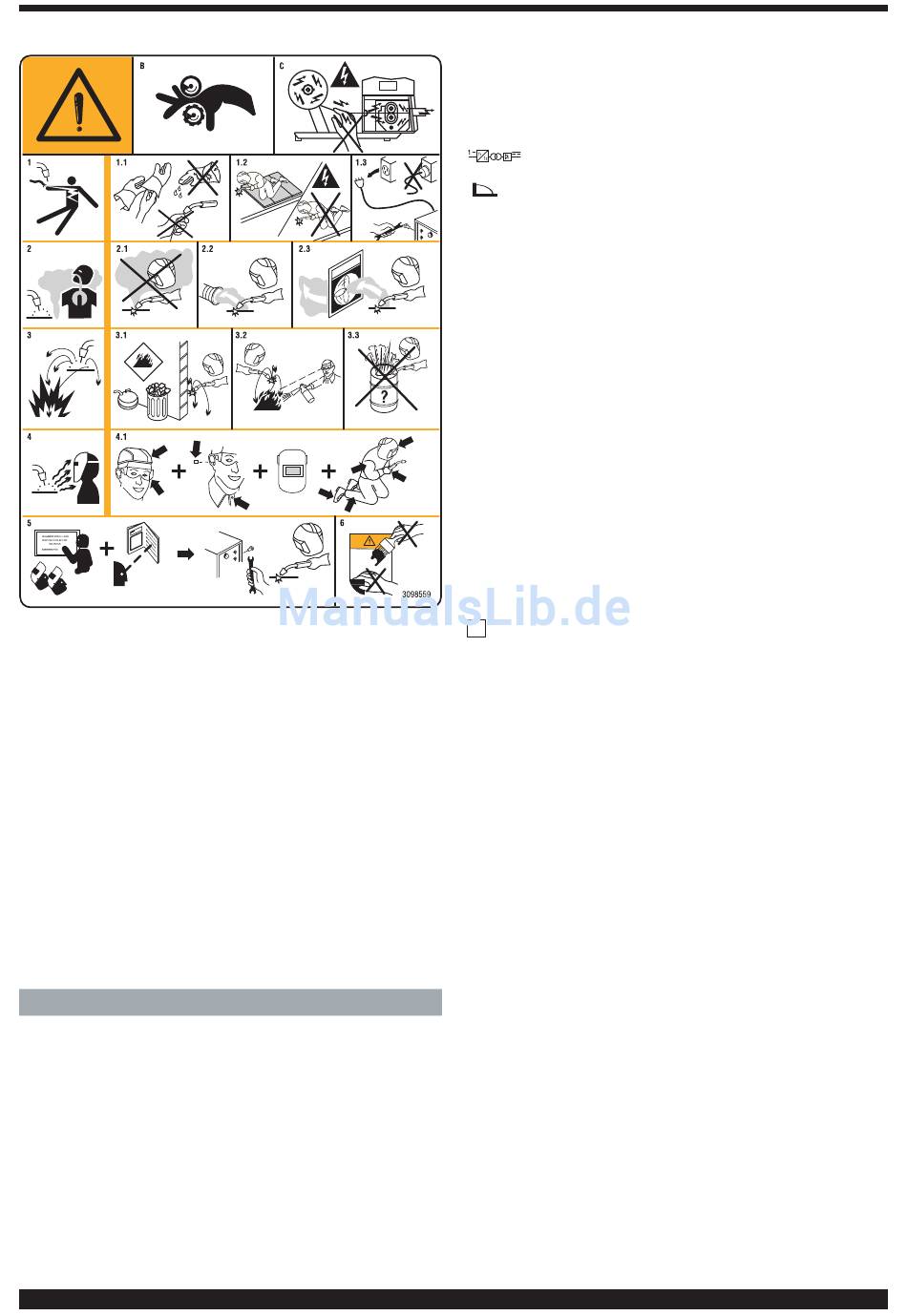

3.1 Keine entflammbaren Materialien im Schweißbereich
aufbewahren.
3.2 Die beim Schweißen entstehenden Funken können
Brände auslösen. Einen Feuerlöscher in der unmittelba-
ren Nähe bereit halten und sicherstellen, dass eine
Person anwesend ist, die ihn notfalls sofort einsetzen
kann.
3.3 Niemals Schweißarbeiten an geschlossenen Behältern
ausführen.
4. Die Strahlung des Lichtbogens kann Verbrennungen an
Augen und Haut verursachen.
4.1 Schutzhelm und Schutzbrille tragen. Einen geeigneten
Gehörschutztragen und bei Hemden den Kragen
zuknöpfen. Einen Schweißerschutzhelm mit einem Filter
mit der geeigneten Tönung tragen. Einen kompletten
Körperschutz tragen.
5. Vor der Ausführung von Arbeiten an oder mit der
Maschine die Betriebsanleitung lesen.
6. Die Warnhinweisschilder nicht abdecken oder entfernen.
2 ALLGEMEINE BESCHREIBUNG
2.1 TECHNISCHE ANGABEN
Bei dieser Schweißmaschine handelt es sich um eine
Konstantstromquelle mit INVERTER-Technologie, die zum
WIG-Schweißen mit umhüllten Elektroden und mit
Berührungszündung entwickelt wurde.
NICHT ZUM ENTFROSTEN VON ROHRLEITUNGEN VER-
WENDEN.
2.2 ERLÄUTERUNG DER TECHNISCHEN DATEN, DIE
AUF DEM LEISTUNGSSCHILD DER
MASCHINE ANGEGEBEN SIND.
Die Konstruktion des Geräts entspricht den folgenden
Normen: IEC 60974.1 - IEC 60974.3 -IEC 60974.10 Cl. A
- IEC 61000-3-12 - IEC 61000-3-11 (siehe Anm. 2).
Nr.
Seriennummer; sie muß bei allen Anfragen zur
Schweißmaschine stets angegeben werden.
Transformator-Gleichrichter.
Fallende Kennlinie.
SMAW. Geeignet zum Schweißen mit umhüllten Elektroden.
WIG
Geeignet zum WIG-Schweißen
U
.
Leerlaufspannung Sekundärseite.
0
X.
Einschaltdauer. Die Einschaltdauer ist der auf eine
Spieldauer von 10 Minuten bezogene Prozentsatz
der Zeit, die das Gerät bei einer bestimmten
Stromstärke arbeiten kann, ohne sich zu überhitzen.
I
.
Schweißstrom.
2
U
.
Sekundärspannung bei Schweißstrom I
2
U
.
Bemessungsspeisespannung.
1
Die Maschine verfügt über eine Funktion für die
automatische Wahl der Speisespannung.
1~ 50/60Hz
Einphasen-Stromversorgung 50 oder 60 Hz.
I1 max. Dies ist der Höchstwert der Stromaufnahme.
I1 eff.
Dies ist der Höchstwert der effektiven
Stromaufnahme bei Berücksichtigung der relativen
Einschaltdauer.
IP23S Schutzart des Gehäuses.
Die zweite Ziffer 3 gibt an, dass dieses Gerät bei
Niederschlägen zwar im Freien gelagert, jedoch nicht
ohne geeigneten Schutz betrieben werden darf.
S
Geeignet zum Betrieb in Umgebungen mit erhöhter
Gefährdung.
ANMERKUNGEN:
1- Das Gerät ist außerdem für den Betrieb in
Umgebungen mit Verunreinigungsgrad 3 konzipiert.
(Siehe IEC 60664).
2- Dieses Gerät ist konform mit der Norm IEC 61000-3-11
unter der Voraussetzung, dass die maximal zulässige
Impedanz ZMAX am Verknüpfungspunkt zwischen der
Abnehmeranlage und dem öffentlichen Versorgung-
snetz kleiner oder gleich 0,442 ist. Es liegt in der
Verantwortung des Installateurs bzw. des Betreibers
des Geräts, erforderlichenfalls in Absprache mit dem
öffentlichen Energieversorgungsunternehmen sicher-
zustellen, dass das Gerät ausschließlich an eine Anlage
angeschlossen
wird,
Netzimpedanz ZMAX kleiner oder gleich 0,442 ist.
2.3 THERMISCHER SCHUTZ
Dieses Gerät ist durch einen Thermostaten geschützt. Bei
Ansprechen des Thermostaten gibt die Maschine keinen
Strom mehr ab, doch der Ventilator läuft weiter. Das
Ansprechen wird durch das Aufleuchten der gelben led (B)
signalisiert. Die Schweißmaschine nicht ausschalten, bevor
diese led nicht erloschen ist.
2.4 GENERATOR-AGGREGAT
Seine Leistung muß größer oder gleich 6 kVA sein und es
darf keine Spannung von mehr als 260 V abgeben.
.
