Grundeinstellungen

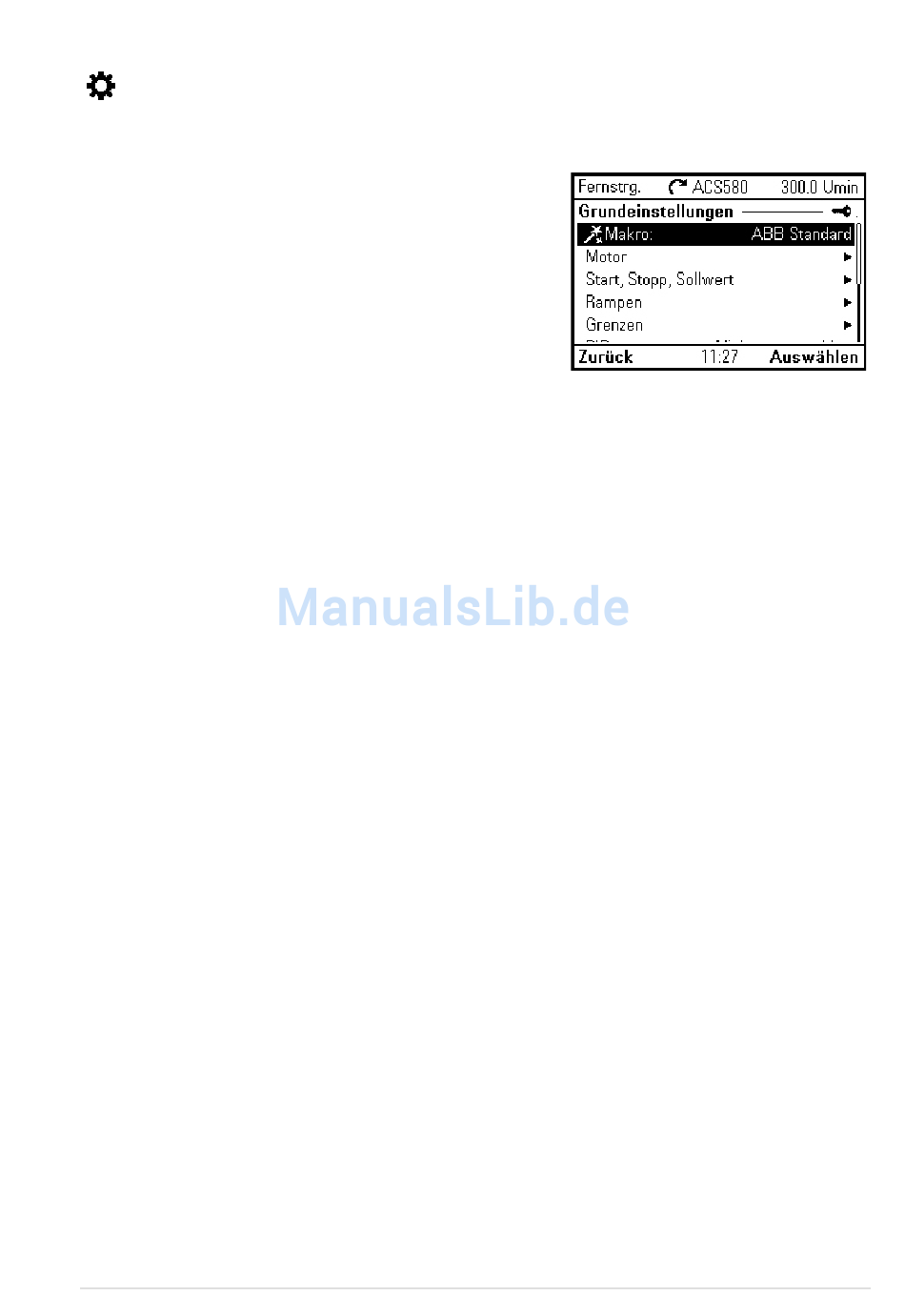

Das Menü Grundeinstellungen hat die folgenden Untermenüs.
Hinweis: Die Menüs variieren je nach Frequen-
zumrichter/Gerät an den/das das Bedienpanel
angeschlossen ist. Die hier gezeigten Menüs sind
nur Beispiele.
• Makro: Verwenden Sie das Untermenü Makro,
um die Antriebsregelung und Sollwertquellen
schnell durch Auswahl eines Satzes voreinge-
stellter Verdrahtungskonfigurationen einzustel-
len.
• Frequenzumrichter: Frequenzumrichter-spezifische Einstellungen wie Steuer-
platz, Betriebsfreigaben, Rampen, Grenzwerte, Konstatdrehzahlen, Sollwerte für
fliegenden Start.
• Motor: Motorspezifische Einstellungen, wie die Betriebsart, Nenndaten, ID-Lauf
oder den thermischen Motorschutz. Beachten Sie dass die Einstellungen, die
angezeigt werden, von anderen Auswahlen abhängig sind, z.B. Vektor- oder Ska-
lar-Betriebsart, Motortyp oder der ausgewählten Start-Methode.
• Loop Controller: Loop Controller Einstellungen und Istwerte. Der Loop Control-
ler wird nur bei Fernsteuerung benutzt.
• Pumpen und Lüfterregelung: Steuert einen an den Frequenzumrichter ange-
schlossenen Motor und drei weitere Hilfsmotoren.
• Kommunikation: Steuerung des Antriebs über einen Feldbus.
• Start, Stopp, Sollwert: Mit dem Untermenü Start, Stopp, Sollwert werden die
Start/Stopp-Befehle, der Sollwert und verwandte Merkmale, wie Konstantdrehzah-
len oder Erlaubnisse für den Betrieb eingestellt.
• Rampen: Einstellungen der Beschleunigungs- und Verzögerungsrampen.
• Grenzen: Einstellung der Grenzen für den Betriebsbereich, der zulässig ist. Mit
dieser Funktion werden der Motor, angeschlossene Hardware und Mechanik
geschützt. Der Antrieb hält die eingestellten Grenzen ein, unabhängig von Soll-
wertvorgaben.
• PID: Das Untermenü PID enthält Einstellungen und Istwerte für die Prozessrege-
lung. Die PID- / Prozessregelung wird nur bei Fernsteuerung benutzt.
• Feldbus: Hilfestellung für die Konfiguration der Feldbus-Protokolle.
• Erweiterte Optionen / Funktionen: Das Untermenü Erweiterte Optionen enthält
Einstellungen für erweiterte Funktionen, wie das Auslösen oder Quittieren von
Störungen über E/A oder das Umschalten zwischen verschiedenen Sätzen von
Einstellungen.
• Uhr, Region, Anzeige: Das Untermenü Uhr, Region, Anzeige enthält die Einstel-
lungen für die Auswahl von Sprache, Datum und Uhrzeit, Display-Einstellungen
(z. B. Helligkeit) und Einstellung für die Anzeige von Informationen auf dem Display.
Funktionen im Hauptmenü 43
