  • Seite 1 ACH550 Benutzerhandbuch BACnet/IP Routermodul RBIP-01...
  • Seite 2 RBIP-01 Router und ACH550 Frequenzumrichter Handbücher RBIP-01 BACnet/IP ROUTERMODUL HANDBÜCHER PROTOKOLL HANDBÜCHER RBIP-01 Installationshandbuch ACH550 BACnet Benutzerhandbuch 3AUA00000445598 3AUA0000047662 • Sicherheit Embedded Fieldbus (EFB) Control • Installation 3AFE68320658 (Englisch) • Betrieb und Zurücksetzen • Diagnosen • Technische Daten ACH550 Handbücher...
  • Seite 3 BACnet/IP Routermodul RBIP-01 Benutzerhandbuch 3AUA0000047662 Rev A Gültig ab: 22.10.2008 © 2008 ABB Oy. Alle Rechte vorbehalten.

  • Seite 5: Sicherheitsvorschriften

    Sicherheitsvorschriften Übersicht In diesem Kapitel sind die allgemeinen Sicherheitsvorschriften enthalten, die bei Installation und Betrieb des RBIP-01 BACnet/IP Routermoduls beachtet werden müssen. Die Informationen in diesem Kapitel müssen vor der Ausführung von Arbeiten an oder mit dem Gerät aufmerksam gelesen werden. Zusätzlich zu den nachfolgenden Sicherheitsvorschriften sind die kompletten Sicherheitsvorschriften des betreffenden Frequenzumrichters, an dem die Arbeiten vorgenommen werden, zu beachten.
  • Seite 6 Sicherheitsvorschriften...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsvorschriften Übersicht ..............5 Allgemeine Sicherheitsvorschriften .
  • Seite 8 Rückkehr zur Startseite ............23 Bedieneroberfläche Inhalt dieses Kapitels .

  • Seite 9: Einleitung

    Einleitung Inhalt dieses Kapitels In diesem Kapitel wird der Inhalt des RBIP-01 BACnet/IP Routermodul Benutzerhandbuchs beschrieben. Angesprochener Leserkreis Dieses Handbuch ist für die Personen bestimmt, die für die Inbetriebnahme und den Betrieb des RBIP-01 BACnet/IP Routermoduls verantwortlich sind. Der Leser muss über Grundkenntnisse in Elektrotechnik, Gebäudeautomation über Steuerungsnetz- werke (BACnet), der Praxis der Elektroverdrahtung und dem Betrieb des Antriebs verfügen.

  • Seite 10: Begriffe, Abkürzungen Und Akronyme, Die In Diesem Handbuch Verwendet Werden

    Fehlersuche listet die LED-Anzeigen und ihre jeweilige Bedeutung auf. BACnet Protocol Implementation Conformance Statement (PICS) ist im letzten Kapitel am Ende des Handbuchs enthalten. Begriffe, Abkürzungen und Akronyme, die in diesem Handbuch verwendet werden Begriff oder Abkürzung Beschreibung APDU Application Layer Protocol Data Units werden in BACnet zur Weiterleitung von Informationen in den Application-Service-Pri- mitives und zugehörigen Parametern benutzt.
  • Seite 11 BBMD BACnet/IP Broadcast Management Device Jedes IP-Subnetz, das Teil eines B/IP-Netzes ist, das aus zwei oder mehreren Subnetzen benötigt ein BBMD, wenn Broadcast- Nachrichten nicht über die Subnetze transportiert werden. Jedes BBMD hat eine interne Broadcast Distribution Table (BDT), in der die entfernten BBMD eingetragen sind welche die Broad- cast-Nachrichtern weiter transportieren.
  • Seite 12 Poll For Master Frame In MS/TP wird der Poll For Master Frame von Master-Knoten bei der Konfiguration und periodisch während des normalen Netzwerkbetriebs übertragen. Er wird zum Erkennen von anderen Master-Knoten am Netz und zur Bestimmung des Folge-Knotens im Token-Ring benutzt. Sowohl Master- als auch Slave-Knoten müssen den Empfang der Poll For Master Frames erwarten.

  • Seite 13: Übersicht

    Übersicht Inhalt dieses Kapitels Dieses Kapitel enthält Basisinformationen zur Datenübertragung über BACnet und enthält eine Beschreibung des RBIP-01 BACnet/IP Routermoduls. Einleitung zur Datenübertragung mit BACnet BACnet-Router BACnet-Router sind Geräte mit denen BACnet-Netze zu einem BACnet-Internet- Netzwerk ausgebaut werden. Die BACnet-Router benutzen die Meldungen des BACnet Network Layer Protocol (Layer 3) als Routing-Tabellen und für den Austausch ihrer Routing-Informationen.

  • Seite 14: Bacnet/Ip Und Bacnet/Ethernet Im Gleichen Netzwerk

    BACnet/IP und BACnet/Ethernet im gleichen Netzwerk Wenn BACnet/IP und BACnet/Ethernet im gleichen Netzwerk benutzt wird, darf pro Netzwerk immer nur ein Router von BACnet/IP zu BACnet/Ethernet benutzt werden. Wenn mehr als ein Router von BACnet/IP zu BACnet/Ethernet im selben Netzwerk benutzt werden würde, wird eine Datenflut im Netzwerk verursacht, die zu einem vollständigen Verlust der Kommunikation in diesem Netzwerk führen kann.

  • Seite 15: Rbip-01 Bacnet/Ip Routermodul

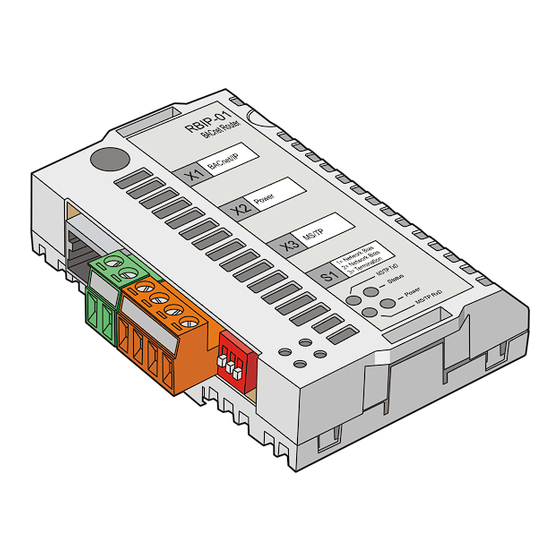

    Das RBIP-01 BACnet/IP Routermodul ist ein BACnet-Router. Es ist ein steckbares Modul, das in einen Steckplatz im Frequenzumrichter-Gehäuse gesteckt wird, und ist kompatibel mit allen ACH550 Standard Drive Frequenzumrichtern für HLK von ABB einschließlich älterer ACH550 Produktgenerationen. Das Routermodul bietet eine interne Webserver-Funktionalität. Der Webserver kann zum Beispiel für die folgenden Zwecke benutzt werden:...
  • Seite 16 Übersicht...

  • Seite 17: Inbetriebnahme-Kurzanleitung

    Inbetriebnahme-Kurzanleitung Inhalt dieses Kapitels In diesem Kapitel werden die für die Inbetriebnahme des RBIP-01 BACnet/IP Rou- termoduls auszuführenden Schritte beschrieben; es richtet sich an erfahrene Spe- zialisten für IT- und BACnet-Kommunikation. Detaillierte Installationsanweisungen für das Modul enthält das RBIP-01 BACnet/IP Routermodul, Installationshandbuch (3AUA0000045598 Rev A).
  • Seite 18 5. Auf der Seite Aktivieren wird die Konfiguration durch Anklicken von Aktivieren und neu Starten aktiviert. Der Neustart des Routermoduls dauert etwa 25 Sekunden. 6. Wenn die IP-Adresse des Routermoduls geändert wurde, muss die Einstellung der IP-Adresse auf dem PC auch entsprechend geändert werden. 7.

  • Seite 19: Arbeiten Mit Dem Webserver

    Arbeiten mit dem Webserver Inhalt dieses Kapitels Dieses Kapitel enthält Anweisungen für die Verbindung zum Webserver des RBIP- 01 BACnet/IP Routermoduls, Login/Logout-Hinweise, eine Anleitung für allgemeine Einstellungen und eine Liste der Benutzer-Berechtigungsstufen. Weitere Informatio- nen zur Menü-Struktur des Webservers und detaillierte Einstellungsanweisungen siehe Kapitel Bedieneroberfläche.
  • Seite 20 Sekunden, aber nicht länger als 10 Sekunden, gedrückt und gehalten wird. Sobald die Status-LED abwechselnd rot und grün blinkt, ist der DHCP-Server aktiviert. 5. Zur Verbindung mit dem Webserver des Routermoduls müssen Sie Ihren Internet-Browser, zum Beispiel den Microsoft Internet Explorer, öffnen. Geben Sie die IP-Adresse 192.168.0.1 in das Adressfeld ein und drücken Sie die Eingabetaste.

  • Seite 21: Einloggen In Den Webserver

    Einloggen in den Webserver Wenn Sie das Menü Login/Logout wählen, wird die Login/Logout-Seite geöffnet. 1. Auf der Login/Logout-Seite den Benutzernamen und das Passwort eingeben. Weitere Informationen zu Benutzerrechten siehe Abschnitt Stufen der Benutzerrechte. Weitere Informationen zur Menüstruktur siehe Abschnitt Menüstruktur des Routermoduls in Kapitel Bedieneroberfläche.

  • Seite 22: Logout Vom Webserver

    Hinweis: Bei allen Passworten muss die Groß- und Kleinschreibung beachtet werden! Logout vom Webserver 1. Auf der Seite Login/Logout die Schaltfläche Logout anklicken, um sich beim Webserver abzumelden. Die Zugriffsberechtigung als guest / Gast wird wieder aktiviert und die Startseite angezeigt. Automatisches Logout vom Webserver Nach 30 Minuten ohne Aktivität wird der aktuelle Benutzer automatisch abgemeldet.

  • Seite 23: Rückkehr Zur Startseite

    Nach Eingabe der ersten Einstellungsänderung im Routermodul zeigt der Webserver die Meldung "Die Konfiguration wurde noch nicht aktiviert!" in blauer Schrift an. Zusätzlich wird das Menü-Register Aktivieren blau dargestellt. Rückkehr zur Startseite Das ABB-Logo in der oberen linken Ecke anklicken, um zur Startseite zurückzukehren. Arbeiten mit dem Webserver...
  • Seite 24 Arbeiten mit dem Webserver...

  • Seite 25: Inhalt Dieses Kapitels

    Bedieneroberfläche Inhalt dieses Kapitels Dieses Kapitel beschreibt die Bedieneroberfläche des RBIP-01 BACnet/IP Routermoduls und gibt detaillierte Anweisungen zu den Einstellungen, die Sie mit dem Webserver vornehmen können. Menüstruktur des Routermoduls Die Bedieneroberfläche des Routermoduls besteht aus drei Ebenen. Hauptmenüleiste Untermenüleiste Ebenen der Beschreibung Bedieneroberfläche...

  • Seite 26: Menü Assistent

    Menü Assistent Der Inbetriebnahme-Assistent hilft bei der Einrichtung des Routermoduls. Die Menüleiste Assistent enthält von links nach rechts die Abfolge der erforderlichen Schritte für die Inbetriebnahme des Routers. Die Menüpunkte, die in bestimmten Betriebsarten nicht verfügbar sind, sind deaktiviert. Wenn zum Beispiel der Routing-Typ BACnet/IP nicht konfiguriert ist und deshalb auch kein BACnet/IP Broadcast Management Device (BBMD), ist das Register BBMD nicht zugänglich.

  • Seite 27: Untermenü Gerät

    Untermenü Gerät Wenn Sie das Untermenü Gerät wählen, wird die Seite Geräteeinstellungen geöffnet. Auf ihr sind die allgemeinen Einstellungen für den BACnet Betrieb vorzunehmen. Seite Geräteeinstellungen Wählen Sie die für Ihr BACnet-Projekt erforderlichen Optionen oder wählen Sie einen freien Text, wo dieses möglich ist. Hinweis: Sie können zu den in der folgenden Tabelle in der Spalte Option kursiv geschriebenen Optionsbezeichnungen einen freien Text eingeben.
  • Seite 28 Geräte- Option Beschreibung einstellungen B/IP MS/TP Bezeichnet eine Router, der die Layer BACnet/IP MS/TP unterstützt. Dieses ist der Standard-Routing- Modus. Ethernet MS/TP Bezeichnet einen Router, der BACnet/Ethernet und MS/TP unterstützt. Kein BBMD und FD sind nicht aktiviert. BBMD/FD Modus BBMD und FD können nur in BACnet/IP aktiviert sein.

  • Seite 29: Menü Aktivieren

    Geräte- Option Beschreibung einstellungen Anzahl von APDU- Die Eigenschaft Number_Of_APDU_Retries gibt die Wiederholungen maximal Anzahl von Wiederholversuchen zur APDU-Wiederhol- Rückübertragung von APDU (Application Layer ungen Protocol Data Units) an. Der Standardwert für diese Eigenschaft ist 5. Dauer der APDU- Die Eigenschaft APDU_Timeout gibt die Dauer der Zeitüberschreitung zeitüberschreitung in Millisekunden zwischen Rückübertragungen einer APDU, die eine...

  • Seite 30: Untermenü Netzwerk

    Untermenü Netzwerk Mit Auswahl des Untermenüs Netzwerk wird die Seite Netzwerkeinstellungen geöffnet. Sie enthält die allgemeinen IP-Einstellungen des Routermoduls. Falls erforderlich, fragen Sie die Informationen bei Ihrem IT-Administrator ab. Seite Netzwerkeinstellungen Auf der Seite Netzwerkeinstellungen müssen die folgenden Einstellungen für das Routermodul vorgenommen werden: Netzwerk- Beschreibung...
  • Seite 31 Hinweis: Änderungen müssen gespeichert werden, bevor Sie zu einer anderen Konfigurationsseite wechseln. Wenn Sie ohne Speichern eine andere Seite aufrufen, bleiben die Einstellungen unverändert. Hinweis: Die Konfiguration muss aktiviert werden, bevor das Routermodul neu gestartet wird. Durch Aktivieren der Konfiguration werden alle Einstellungen permanent gespeichert.

  • Seite 32: Untermenü Bacnet/Ip

    Untermenü BACnet/IP Wenn Sie das Untermenü BACnet/IP wählen, wird die Seite BACnet/IP Einstellungen geöffnet. Sie enthält die Einstellungen für BACnet/IP. Seite der BACnet/IP Einstellungen Wenn Ihr Router als BACnet/IP-Router arbeitet, müssen die folgenden Einstellungen auf der Seite BACnet/IP Einstellungen vorgenommen werden: BACnet/IP Beschreibung Einstellungen...
  • Seite 33 Hinweis: Änderungen müssen gespeichert werden, bevor Sie zu einer anderen Konfigurationsseite wechseln. Wenn Sie ohne Speichern eine andere Seite aufrufen, bleiben die Einstellungen unverändert. Hinweis: Die Konfiguration muss aktiviert werden, bevor das Routermodul neu gestartet wird. Durch Aktivieren der Konfiguration werden alle Einstellungen permanent gespeichert.

  • Seite 34: Untermenü Bbmd

    Untermenü BBMD Mit Auswahl von Untermenü BBMD wird die Seite mit den Einstellungen für das BACnet/IP Broadcast Management Device (BBMD) geöffnet. Im BBMD Modus hat das Routermodul die Funktionalität BBMD im lokalen Subnetz. Globale Einstellungen, Two-hop forwarding Im Modus Two-Hop sind die IP-Router nicht in den Broadcast-Transport involviert. In diesem Modus werden die Broadcast-Meldungen an das BBMD übertragen, und das BBMD sendet die Broadcast in das lokale Netz.
  • Seite 35 Router für die Unterstützung des sogenannten gerichteten Broadcast eingestellt werden. In diesem Modus enthält die BDT die Adressen der externen IP-Router (nicht der externen BBMD) und die Subnet/Distribution Mask is die Subnet Mask des IP- Routers für die Broadcast-Weiterleitung. Hinzufügen von Einträgen in der Broadcast Distribution Tabelle 1.
  • Seite 36 Aktivierung der Konfiguration neu gestartet wird, bleibt die alte Konfiguration aktiv und die Änderungen gehen verloren. Löschen von Einträgen aus der Broadcast Distribution Table 1. Auswahl des/der BDT-Eintrags/Einträge, die gelöscht werden sollen. 2. Die Schaltfläche Entfernen anklicken. Schaltfläche Speichern Durch Anklicken der Schaltfläche Speichern werden die auf dieser Seite vorgenommenen Einstellungsänderungen temporär gesichert.

  • Seite 37: Untermenü Fd

    permanent gespeichert. Wenn das Routermodul ohne Aktivierung der Konfiguration neu gestartet wird, bleibt die alte Konfiguration aktiv und die Änderungen gehen verloren. Zum Aktivieren Ihrer Einstellungen siehe Abschnitt Menü Aktivieren in Kapitel Bedieneroberfläche. Untermenü FD Mit Auswahl des Untermenüs FD wird die Seite Foreign Device Einstellungen geöffnet.
  • Seite 38 Foreign Device Beschreibung Einstellungen Das Intervall in dem das externe Gerät sich bei dem externen BBMD re- Re-Registrierungszeit registriert. Der Wert wird in Sekunden eingegeben und der Standardwert ist 10 s. Schaltfläche Speichern Durch Anklicken der Schaltfläche Speichern werden die auf dieser Seite vorgenommenen Einstellungsänderungen temporär gesichert.

  • Seite 39: Untermenü Ms/Tp

    Untermenü MS/TP Wenn Sie das Untermenü MS/TP wählen, wird die Seite MS/TP Einstellungen geöffnet. Sie enthält die Einstellungen für BACnet MS/TP. Seite MS/TP Einstellungen Wenn Ihr BACnet-Router in MS/TP arbeiten soll, sind folgende Einstellungen erforderlich: MS/TP Beschreibung Einstellungen Die Baudrate im MS/TP Netz Mögliche Werte sind: 9600, 19200, 38400, 57600, 76800 und 115200 19200 Bit/s.
  • Seite 40 MS/TP Beschreibung Einstellungen Die Netzwerk-Nummer Ihres lokalen MS/TP-Netzes. Die Netzwerk- Nummer darf im gesamten Netzwerk nur einmal vorkommen. Netzwerknummer Die Netzwerk-Nummer muss im Bereich von 1 bis 65.535 liegen. Der Standardwert ist 2. Token Zeitüberschreitung ist die Mindestzeit ohne ein Ereignis DataAvailable oder ReceiveError, die ein Knoten abwarten muss, bis ein Remote-Knoten beginnt, ein Token zu benutzen oder auf einen Poll Token...

  • Seite 41: Untermenü Ethernet

    Untermenü Ethernet Mit Auswahl des Untermenüs Ethernet wird die Seite Ethernet Einstellungen geöffnet. Sie enthält die Einstellungen für BACnet/Ethernet (ISO 8802-2 Typ 1 auf ISO 8802-3). Seite Ethernet Einstellungen Bei Verwendung des Routers als Ethernet-Router muss die Netzwerknummer von BACnet/Ethernet eingetragen werden: Ethernet- Beschreibung Einstellungen...

  • Seite 42: Menü Diagnose

    Menü Diagnose Das Menü Diagnose enthält die Untermenüs Detaildiagnose, Restart und Ping. Untermenü Detaildiagnose Wenn Sie das Untermenü Detaildiagnose wählen, wird die Seite Diagnosestufen geöffnet. Sie enthält verschiedene Diagnose-Stufen und ist für erfahrene Benutzer vorgesehen. Das Routermodul RBIP-01 BACnet/IP hat eine separate Protokolldatei, die Error Log-Datei (Fehlerspeicher).

  • Seite 43: Untermenü Restart

    Untermenü Restart Wenn Sie das Untermenü Restart wählen, wird die Seite Restart geöffnet. Die Seite enthält die Schaltfläche Restart. Hinweis: Nach Anklicken von Restart führt der Router automatisch einen Neustart durch. Der Neustart des Routermoduls dauert etwa 25 Sekunden. Während des Neustarts antwortet der Router nicht.

  • Seite 44: Untermenü Ping

    Untermenü Ping Wenn Sie das Untermenü Ping wählen, wird die Seite Ping ausführen geöffnet. Hinweis: Die Seite Ping ausführen ist für erfahrene Benutzer zur Prüfung der Verbindung oder zur Anzeige von Informationen über den lokalen Host vorgesehen. Bedieneroberfläche...

  • Seite 45: Menü Datensicherung

    Menü Datensicherung Das Menü Datensicherung enthält die Untermenüs Datensicherung, Wiederherstellen und Letzte Konfiguration. Untermenü Datensicherung Mit Auswahl des Untermenüs Datensicherung wird die Seite Datensicherung geöffnet. Auf dieser Seite kann der Inhalt der Datensicherungsdatei der Konfiguration angezeigt und die Datensicherungsdatei auf Ihrer PC-Festplatte gespeichert werden.

  • Seite 46: Untermenü Wiederherstellen

    Untermenü Wiederherstellen Mit Auswahl des Untermenüs Wiederherstellen wird die Seite Wiederherstellen geöffnet. Über diese Seite können Sie eine Datensicherungsdatei von Ihrer PC- Festplatte in das Modul hochladen und die Konfiguration wieder herstellen. Die Datensicherungsdatei ist eine einfache Textdatei, die von erfahrenen Benutzern auf einfache Weise modifiziert werden kann.

  • Seite 47: Untermenü Letzte Konfiguration

    Untermenü Letzte Konfiguration Mit Auswahl des Untermenüs Letzte Konfiguration wird die Seite Letzte Konfiguration geöffnet. Mit der Funktion Letzte Konfiguration wird die Konfiguration wieder hergestellt, die bestanden hat, bevor die letzten Konfigurationsänderungen aktiviert worden sind. Dies ist als letzte Möglichkeit anzusehen, bevor wegen Fehlfunktionen nach Änderungen der Konfiguration die Werkseinstellungen wieder hergestellt werden.

  • Seite 48: Menü Passworte

    Menü Passworte Das Menü Passworte enthält die Untermenüs User und Admin zur Änderung der Passworte für User und Admin. Weitere Information zu den Stufen der Benutzerrechte siehe Abschnitt Stufen der Benutzerrechte in Kapitel Arbeiten mit Webserver. Hinweis: Nur der Benutzer Admin hat die Berechtigung Passworte zu ändern. Untermenü...

  • Seite 49: Untermenü Admin

    Auf der Seite kann das Admin-Passwort geändert werden. 1. Eingabe des alten Admin-Passworts. Das Standard-Passwort ist admin/admin. 2. Eingabe und Bestätigung des neuen Passworts. 3. Danach durch Anklicken von Änderung bestätigen. Menü Wartung Das Menü Wartung ist für das ABB-Servicepersonal reserviert. Bedieneroberfläche...

  • Seite 50: Menü Aktivieren

    Menü Aktivieren Mit Auswahl des Menüs Aktivieren wird die Seite Aktivieren geöffnet. Hinweis: Nach dem Anklicken von Aktivieren und neu Starten startet der Router automatisch neu. Der Neustart des Routermoduls dauert etwa 25 Sekunden. Während des Neustarts antwortet der Router nicht. Hinweis:Wenn die IP-Adresse des Routermoduls in der Konfiguration geändert wurde, muss die Einstellung der IP-Adresse auf dem PC auch entsprechend geändert werden.

  • Seite 51: Menü Hilfe

    Menü Hilfe Das Menü Hilfe enthält die Untermenüs Werksdokumente, Projektdokumente, Sprachpaket, Support und Über. Untermenü Werksdokumente Mit Auswahl des Untermenüs Werksdokumente wird die Seite Werksdokumente geöffnet.Sie enthält die Liste der Handbücher im Server. Der verfügbare Speicherplatz für Handbücher beträgt 150 MB. 1.

  • Seite 52: Untermenü Projektdokumente

    4. Im Feld Datei hochladen das Handbuch oder die Datei zum Beispiel auf der PC-Festplatte auswählen. 5. Dann Schaltfläche Hochladen anklicken. Untermenü Projektdokumente Mit Auswahl des Untermenüs Projektdokumente wird die betreffende Seite geöffnet. Sie enthält eine Liste der Handbücher und Dateien im Server. Der Zweck des Untermenüs ist das Speichern von Projektdokumenten oder Nachrichten als Textdateien für andere Benutzer des Routermoduls.

  • Seite 53: Untermenü Sprachpaket

    4. Im Feld Datei hochladen das Handbuch oder die Datei zum Beispiel auf der PC-Festplatte auswählen, die gespeichert werden soll. 5. Dann Schaltfläche Hochladen anklicken. Untermenü Sprachpaket Das Routermodul unterstützt die Verwendung anderer Sprachen durch Hinzufügen von "Sprachpaketen". Die Sprachpakete sind Binärdateien, die eine Übersetzung des Textes der Bedieneroberflächen enthalten.

  • Seite 54: Untermenü Support

    Untermenü Support Mit Auswahl des Untermenüs Support wird die Seite Support geöffnet. Sie enthält Kontaktdaten / Internetadressen für die Abfrage von Support für das RBIP-01 BACnet/IP Routermodul und Ihr BACnet-Projekt. Bedieneroberfläche...

  • Seite 55: Untermenü Über

    Untermenü Über Die Seite Über enthält das Copyright und Informationen zur Version des RBIP-01 BACnet/IP Routermoduls. Zusätzlich wird die Firmware-Version (Firmware- Revision) des BACnet Device Object (Routermodul) angezeigt. Bedieneroberfläche...
  • Seite 56 Bedieneroberfläche...

  • Seite 57: Fehlersuche

    Fehlersuche Inhalt dieses Kapitels In diesem Kapitel werden die LEDs des RBIP-01 BACnet/IP Routermoduls und ihre Bedeutung beschrieben. LED-Anzeigen Das RBIP-01 BACnet/IP Routermodul ist mit den folgenden LEDs ausgestattet: LED- Farbe Funktion Bezeichnung POWER Grün Aus - ohne Spannungsversorgung Ständig grün - mit Spannungsversorgung MS/TP TXD Gelb Blinkend gelb - Modul sendet Daten in das MS/TP-...
  • Seite 58 Fehlersuche...

  • Seite 59: Bacnet Protocol Implementation Conformance Statement (Pics)

    BACnet Protocol Revision: 4 Product Description: The ABB RBIP-01 snap-on module is a high-performance BACnet router for ABB standard drives for HVAC, ACH550. This router supports 10/100 MBit/s BACnet/IP and BACnet over Ethernet networks, as well as BACnet MS/TP (EIA-485) network.
  • Seite 60 MS/TP master (Clause 9), baud rate(s): 9600, 19200, 38400, 76800 MS/TP slave (Clause 9), baud rate(s): 9600, 19200, 38400, 76800 Point-To-Point, EIA 232 (Clause 10), baud rate(s): Point-To-Point, modem, (Clause 10), baud rate(s): LonTalk, (Clause 11), medium: __________ Other: Device Address Binding: Is static device binding supported? (This is currently necessary for two-way communication with MS/TP slaves and certain other devices.) Networking Options:...
  • Seite 61 Object/Property Support Matrix The following table summarizes the Object Types/Properties Supported: Property Identifier Property Datatype Conformance Conformance Code Code 135-2004 RBIP-01 Object_Identifier BACnetObjectIdentifier CharacterString Object_Name Object_Type BACnetObjectType System_Status BACnetDeviceStatus CharacterString Vendor_Name Vendor_Identifier Unsigned16 Model_Name CharacterString Firmware_Revision CharacterString Application_Software_Version CharacterString Location CharacterString Description CharacterString...
  • Seite 62 BACnet Protocol Implementation Conformance Statement (PICS)
  • Seite 64 ABB Automation Products GmbH ABB AG ABB Schweiz AG Motors & Drives Drives & Motors Normelec Clemens-Holzmeister-Straße 4 Badenerstrasse 790 Wallstadter Straße 59 A-1109 Wien CH-8048 Zürich D-68526 Ladenburg ÖSTERREICH SCHWEIZ DEUTSCHLAND Telefon +43-(0)1-60109-0 Telefon +41-(0)58-586 00 00 Telefon +49 (0)6203 717 717...
