Inhaltszusammenfassung für ABB ACX-AP-x

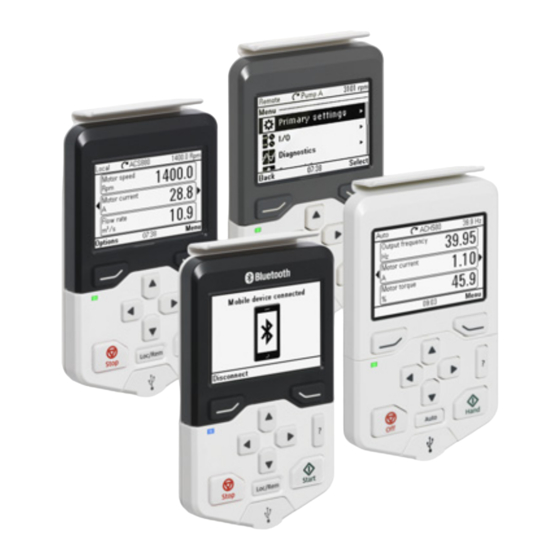

- Seite 1 Optionen für ABB Frequenzumrichter Benutzerhandbuch ACX-AP-x Komfort-Bedienpanel...
-
Seite 2: Liste Ergänzender Handbücher, Englische Titelangabe
DPMP-02 mounting platform for ACS-AP control panel 3AUA0000136205 Im Internet finden Sie Handbücher und weitere Produkt-Dokumente im PDF-Format. Siehe Abschnitt Dokumente-Bibliothek im Internet auf der hinteren Einband-Innenseite. Wenn Handbücher nicht in der Dokumente-Bibliothek verfügbar sind, wenden Sie sich bitte an Ihre ABB-Vertretung. - Seite 3 Benutzerhandbuch ACX-AP-x Komfort-Bedienpanel Inhaltsverzeichnis © 2015 ABB Oy. Alle Rechte vorbehalten. 3AXD50000028267 Rev D GÜLTIG AB: 13.11.2015...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 5 Inhaltsverzeichnis Liste ergänzender Handbücher, englische Titelangabe ......2 1. Einführung in das Handbuch Inhalt dieses Kapitels . - Seite 6 6 Inhaltsverzeichnis 5. Funktionen im Hauptmenü Inhalt dieses Kapitels ............31 Menü...
- Seite 7 Feedback zu ABB Handbüchern ........
- Seite 8 8 Inhaltsverzeichnis Dokumente-Bibliothek im Internet ..........69...
-
Seite 9: Einführung In Das Handbuch
Einführung in das Handbuch 9 Einführung in das Handbuch Inhalt dieses Kapitels In diesem Kapitel werden der Geltungsbereich, der angesprochene Leserkreis und der Inhalt dieses Handbuchs beschrieben. Anwendbarkeit / Geltungsbereich Dieses Handbuch gilt für folgende Bedienpanel-Typen und -Versionen ACS-AP-I und ACS-AP-W ACH-AP-H Bedienpanel-Typ... -
Seite 10: Sicherheit
Alle Sicherheitsvorschriften, die mit dem Frequenzumrichter geliefert werden, müssen eingehalten werden. Angesprochener Leserkreis Dieses Handbuch ist eine wichtige Anleitung für alle Personen, die das Komfort- Bedienpanel ACX-AP-x benutzen. Inhalt des Handbuchs Die Informationen in diesem Handbuch sind auf die folgenden Kapitel aufgeteilt: •... -
Seite 11: Installation Und Inbetriebnahme
Installation und Inbetriebnahme 11 Installation und Inbetriebnahme Inhalt dieses Kapitels Dieses Kapitel beschreibt die Installation und erstmalige Inbetriebnahme des Bedienpanels. Installation Montieren Sie das Bedienpanel direkt auf dem Frequenzumrichter oder benutzen Sie einen separaten Montagesatz (beispielsweise den Türmontagesatz für Schaltschränke). Anbringen des Bedienpanels: 1. -
Seite 12: Erstmalige Inbetriebnahme
12 Installation und Inbetriebnahme Erstmalige Inbetriebnahme Zur erstmaligen Inbetriebnahme des Bedien- panels befolgen Sie bitte folgende Anweisungen: 1. Stellen Sie sicher, dass alle antriebsspezi- fischen Sicherheitsvorschriften eingehal- ten werden. 2. Installieren Sie das Bedienpanel entspre- chend den Anweisungen in Abschnitt Installation (Seite 11). - Seite 13 Installation und Inbetriebnahme 13 Wenn ein Assistent für die Grundeinstellungen im Frequenzumrichter vorhanden ist oder wenn im Bedienpanel bereits ein kompatibles Backup (oder mehrere Backups) gespeichert sind, die in den Frequenzumrichter kopiert werden könnten, zeigt das Bedienpanel eine Frage an. Wenn das Bedienpanel die Startansicht anzeigt, ist es betriebsbereit.
- Seite 14 14 Installation und Inbetriebnahme...
-
Seite 15: Das Bedienpanel Im Überblick
Das Bedienpanel im Überblick 15 Das Bedienpanel im Überblick Inhalt dieses Kapitels Dieses Kapitel beschreibt Display, Tasten und Hauptteile des Komfort-Bedienpanels. -
Seite 16: Anzeige, Tasten Und Teile
16 Das Bedienpanel im Überblick Anzeige, Tasten und Teile Anzeige Start (siehe Start und Stopp) Linke Funktionstaste Lokal-/Fernsteuerung (siehe Loc/ Rem) Rechte Funktionstaste USB-Anschluss Status-LED Clip Hilfe RJ-45-Anschluss Die Pfeiltasten Typenschild Stopp (siehe Start und Stopp) Batteriefach-Deckel Hand Auto... -
Seite 17: Anzeige
Das Bedienpanel im Überblick 17 Anzeige In den meisten Ansichten werden die folgenden Elemente auf dem Bedienpanel- Display angezeigt: 1. Steuerplatz und entsprechende Symbole: Anzeige, wie der Antrieb gesteuert wird: • Kein Text: Der Frequenzumrichter ist in Lokalsteuerung, wird jedoch von einem anderen Gerät gesteuert. -
Seite 18: Tasten
18 Das Bedienpanel im Überblick Hinweis: Für nicht drehende Antriebseinrichtungen wird mit den Ziffern 1 und 0 angezeigt, ob der Antrieb läuft oder gestoppt ist. 4. Antriebsname: Wenn ein Name eingegeben wurde, wird dieser im oberen Feld angezeigt. Als Standard wird kein Name angezeigt. Der Name kann in den Menüs Grundeinstellungen (Seite 43) oder Einstellungen... - Seite 19 Das Bedienpanel im Überblick 19 Die Pfeiltasten links und rechts ( ) werden zum Bewegen des Cursors nach links und rechts beim Bearbeiten von Parametern und in den Assistenten zum Vor- und Zurückgehen benutzt. In Menüs funktionieren die Tasten genauso wie Hilfe Die Hilfetaste ( öffnet eine Hilfeseite.
-
Seite 20: Tasten-Kombinationen (Shortcuts)
20 Das Bedienpanel im Überblick Tasten-Kombinationen (Shortcuts) In der folgenden Tabelle sind die Shortcuts und Tasten-Kombinationen aufgelistet. Das gleichzeitige Drücken von Tasten ist mit einem Pluszeichen (+) gekennzeichnet. Shortcut Verfügbar in Wirkung jede Ansicht Speichern eines Screenshots der aktuellen Ansicht. Bis zu fünfzehn Bilder können im Speicher des Bedien- panels abgelegt werden. -
Seite 21: Status-Led
Der mechanische Anschluss erfolgt über den Clip an der oberen Kante des Bedienpanels. Typenschild Auf dem Typenschild sind die Versionsinformationen angegeben. Typenschlüssel MRP-Code Seriennummer ABB Oy ABB Oy M/N ACS-AP-W S/N:B5320064WU CODE:3AXD50000025964 FCC ID FCC ID: 2AFNGAPWSERIES IC:20555-APWSERIES Bar- und IC CANADA code Nummern... -
Seite 22: Batteriefach-Deckel
Spannungsversorgung der Echtzeituhr des Bedienpanels. Drahtlos-Schnittstelle Das Komfort-Bedienpanel ACS-AP-W mit seiner Bluetooth-Funktion ist eine Draht- los-Schnittstelle zu ABB Frequenzumrichtern. Der Funktionsumfang entspricht den Bedienpanels ACS-AP-I und ACS-AP-S, ergänzt um die Kommunikationsmöglichkeit der Bluetooth-Technologie. Das Komfort-Bedienpanel ACS-AP-W ist durch das Bluetooth-Logo auf der Vorder- seite leicht erkannbar. -
Seite 23: Grundfunktionen Des Bedienpanels
Grundfunktionen des Bedienpanels 23 Grundfunktionen des Bedienpanels Inhalt dieses Kapitels In diesem Kapitel werden die Grundfunktionen bei der Verwendung des Bedien- panels, die Komponenten und der Aufbau der Ansichten auf dem Display sowie die Bedienerschritte bei Einstellungen und der Abschluss von Aufgaben beschrieben. Benutzerschnittstelle - Übersicht Die Benutzerschnittstelle hat folgende Hauptkomponenten •... -
Seite 24: Bedienpanel-Navigation
24 Grundfunktionen des Bedienpanels Bedienpanel-Navigation Die Navigation erfolgt mit den Pfeiltasten und Funktionstasten auf dem Bedienpanel. Folgen Sie den Auswahlmöglichkeiten, die im Display angezeigt werden. Startansicht Optione Menü Parameter Sollwert Drehrichtung wechseln Assistenten Antrieb auswählen Energieeffizienz Startansicht bearbeiten Ereignisprotokoll Aktive Störungen Gespeich. -
Seite 25: Startansicht
Grundfunktionen des Bedienpanels 25 Startansicht Die Hauptansicht des Bedienpanels ist die Startansicht. In der Startansicht können Sie den Status des Antriebs überwachen, wie die Drehzahl, das Drehmoment oder die Leistung. Die Startansicht hat eine oder mehrere Seiten, von denen jede bis zu drei Signale anzeigen kann. -
Seite 26: Hilfe
26 Grundfunktionen des Bedienpanels Hilfe Sie können eine Kontext-sensitive Hilfeseite in allen Menüs und Ansichten durch Drüc- ken von Taste aufrufen. Bietet zusätzliche Informationen zur aktuellen Ansicht oder zum aktuellen Menü oder zu möglichen Problemen, die damit im Zusammenhang ste- hen. -
Seite 27: Allgemeine Benutzer-Aufgaben
Grundfunktionen des Bedienpanels 27 Allgemeine Benutzer-Aufgaben In den folgenden Tabellen werden allgemeine Benutzer-Aufgaben und die dafür erfor- derlichen Bedienschritte auf dem Bedienpanel beschrieben. Detaillierte Beschreibun- gen der Funktionen in den Menüs enthalten die Kapitel Funktionen im Hauptmenü (Seite 31) und Funktionen im Menü... -
Seite 28: System-Information Und Hilfe
28 Grundfunktionen des Bedienpanels System-Information und Hilfe Aufgabe Aktionen Aufrufen der Hilfefunktion. Mit Taste öffnen Sie die Kontext-sensitive Hilfefunktion. Anzeigen der Antriebsinformationen. Gehen Sie durch die Menüfolge Menü > System- Info > Antrieb. Anzeigen der Bedienpanel-Version. Gehen Sie durch die Menüfolge Menü > System- Info >... -
Seite 29: Grundeinstellungen Und Assistenten
Grundfunktionen des Bedienpanels 29 Grundeinstellungen und Assistenten Aufgabe Aktionen Einstellen der Hintergrund-Helligkeit. Drücken Sie die linke Funktionstaste oder Einstellen des Display-Kontrasts. Drücken Sie die rechte Funktionstaste oder Änderung der Sprache. Gehen Sie durch die Menüfolge Menü > Einstel- lungen > Sprache. Ändern der Uhrzeit, des Datums und der Gehen Sie durch die Menüfolge Menu >... - Seite 30 30 Grundfunktionen des Bedienpanels...
-
Seite 31: Funktionen Im Hauptmenü
Funktionen im Hauptmenü 31 Funktionen im Hauptmenü Inhalt dieses Kapitels Dieses Kapitel beschreibt die Funktionen im Haupt-Menü. Menü Alle Funktionen des Bedienpanels werden über das Menü aufgerufen, das das Hauptmenü der Benutzerschnittstelle ist. Die Untermenüs von Menü sind unten aufgelistet und werden in den folgenden Abschnitten detailliert beschrieben. -
Seite 32: Navigieren Im Menü
32 Funktionen im Hauptmenü • Einstellungen (Seite 42): Anzeigen und Ändern der Einstellungen von Uhrzeit und Datum, Sprache, Display und weitere Einstellungen und Ändern von Texten. • Grundeinstellungen (Seite 43): Anzeigen und Ändern der Einstellungen von Motor, PID, Feldbus, erweiterten Funktionen, Uhr, Region und Display. •... -
Seite 33: Parameter
Funktionen im Hauptmenü 33 Parameter Im Menü Parameter können Sie Parameter anzei- gen und bearbeiten. Es gibt vier Untermenüs über die Sie die Parameter aufrufen können. In jedem Untermenü ist das Gruppierungsprinzip der Para- meter ein anderes. In jedem Untermenü können Sie einen Parameter bearbeiten, indem Sie ihn markieren und dann die rechte Funktionstaste (Bearbeiten) drücken. -
Seite 34: Geänderte Parameter
34 Funktionen im Hauptmenü Geänderte Parameter Im Untermenü Geändert werden nur die Parameter aufgelistet, deren Einstellungen von den Standardein- stellungen des Applikationsmakros verschieden sind. Die Reihenfolge wird durch die Parameter-Nummer bestimmt. Parameter zur Startansicht hinzufügen Wenn Sie einen Read-only-Parameter im Menü Parameter anzeigen, können Sie diesen Parameter zur Startansicht hinzufügen. -
Seite 35: Bearbeiten Numerischer Parameter
Funktionen im Hauptmenü 35 Bearbeiten numerischer Parameter Zu den numerischen Parametern gehören Parameter mit linearen numerischen Wer- ten, Zeit- und Daten-Parameter, Zeitperioden und Ausnahmetage. Bei numerischen Parametern mit linearen Werten werden die Minimal- und Maximalwerte in der linken bzw. rechten unteren Ecke des Inhaltsbereichs des Displays angezeigt. •... - Seite 36 36 Funktionen im Hauptmenü Zur Auswahl eines Parameters folgen Sie den Anweisungen: 1. Mit Auswahl Andere kommen Sie zu einer Liste mit Parametergruppen. 2. Mit der Auswahl einer Parametergruppe gelangen Sie zu einer Liste von Parametern. 3. Abhängig vom zu bearbeitenden Parameter müssen Sie einen Parameter oder ein einzelnes Bit oder eins von beiden auswählen.
-
Seite 37: Bearbeiten Von Bitfeld-Parametern
Funktionen im Hauptmenü 37 Bearbeiten von Bitfeld-Parametern Ein Bitfeld-Parameter ist ein Bitwort, dessen ein- zelne Bits bearbeitet werden können. Die Bezeich- nungen beschreiben die Funktion eines jeden Bits, und der aktuelle Status des Bts wird als 1 oder 0 (gesetzt oder nicht gesetzt angezeigt. •... -
Seite 38: Zurücksetzen Von Zählern
38 Funktionen im Hauptmenü Zurücksetzen von Zählern Zähler sind Parameter, die Inkremente messen, die den Betrieb betreffen, wie die Betriebsstunden oder der Energieverbrauch. Zähler werden automatisch aktualisiert und können nicht bearbeitet werden, jedoch kann ein Zähler durch Drücken der Taste (Reset) für drei Sekunden auf Null gesetzt werden. -
Seite 39: Ereignisprotokoll
Funktionen im Hauptmenü 39 Ereignisprotokoll Im Menü Ereignisprotokoll können Sie die Informa- tionen zu den Stör- und Warnmeldungen anzeigen. Ereignismeldungen werden automatisch prtokolliert Weitere Informationen zu Störungen und Warnungen enthält Kapitel Warn- und Störmeldungen (Seite 53). • Das Untermenü Störungen zeigt die Stör- meldungen an, mit denen der Frequenzum- richter abgeschaltet wurde. -
Seite 40: Backups
40 Funktionen im Hauptmenü Backups Im Menü Backups können Sie Parametereinstel- lungen im Speicher des Bedienpanels speichern und die Parametereinstellungen aus einem im Bedienpanel gespeicherten Backup im Antrieb wiederherstellen. Im Bedienpanel können zwei Backup-Dateien gespeichert werden. Das Komfort-Bedienpanel hat einen speziell für ein automatisches Backup vorgesehenen Speicherplatz. -
Seite 41: Wiederherstellen (Restore) Eines Parameter-Backups
Funktionen im Hauptmenü 41 Wiederherstellen (Restore) eines Parameter-Backups 1. Wählen Sie im Menü Backups die Backup-Datei aus, die Sie wiederherstellen möchten. 2. Wählen Sie Backup-Inhalte anzeigen und stellen Sie sicher, dass Sie die richtige, für das Restore geeignete Backup-Datei auswählen. Hinweis: Diese Funktionalität wird in einer zukünftigen Version verfügbar sein. -
Seite 42: Einstellungen
42 Funktionen im Hauptmenü • Lizenzen: Anzeige der Lizenz-Information des Applikationsprogramms. • OR-Code: Zeigt einen optischen Code, der Informationen über den Frequenzum- richter enthält. Der Code kann mit einer ABB Applikation und Mobilgeräten gele- sen werden. Einstellungen Das Menü Einstellungen hat die folgenden Untermenüs: •... -
Seite 43: Grundeinstellungen
Funktionen im Hauptmenü 43 Grundeinstellungen Das Menü Grundeinstellungen hat die folgenden Untermenüs. Hinweis: Die Menüs variieren je nach Frequen- zumrichter/Gerät an den/das das Bedienpanel angeschlossen ist. Die hier gezeigten Menüs sind nur Beispiele. • Makro: Verwenden Sie das Untermenü Makro, um die Antriebsregelung und Sollwertquellen schnell durch Auswahl eines Satzes voreinge- stellter Verdrahtungskonfigurationen einzustel-... -
Seite 44: I/O
44 Funktionen im Hauptmenü • Auf Werkseinstellung zurücksetzen: Das Untermenü ermöglicht das Zurück- setzen der Startansicht auf die Werkseinstellungen. In dem Menü I/O enthält jede Zeile einen Anschlus- snamen, Nummer, den elektrischen Status und die Funktion für den Antrieb. Für jede Zeile gibt es ein Untermenü... -
Seite 45: Funktionen Im Menü Optionen
Funktionen im Menü Optionen 45 Funktionen im Menü Optionen Inhalt dieses Kapitels In diesem Kapitel werden die Funktionen im Menü Optionen beschrieben. Menü Optionen Im Menü Optionen werden die Einstellungen der Startansicht angepasst. Hinweis: Das Menü Optionen wird nicht unterstützt vom Bedienpanel-Typ ACH-AP-H. Das Menü... -
Seite 46: Einstellen Von Sollwerten
46 Funktionen im Menü Optionen Einstellen von Sollwerten Sie können einen Sollwert ändern, wenn sich der Antrieb in Lokalsteuerung befindet. Ein Sollwert kann auch in Fernsteuerung geändert werden, wenn die Antriebskonfi- guration das zulässt. Änderungen werden wirksam, wenn sie mit Tastendruck gespei- chert werden. - Seite 47 Funktionen im Menü Optionen 47 • Navigieren Sie zum Hinzufügen einer neuen Seite auf die Seite, auf der über der rechten Funktionstaste Hinzufügen angezeigt wird, und drücken Sie die Funktionstaste Hinzufügen, um eine neue Seite zu erstellen. • Zum Bearbeiten, Hinzufügen oder Löschen von Parametern auf vorhandenen Seiten gehen Sie auf die jeweilige Seite.
- Seite 48 48 Funktionen im Menü Optionen Hinweis: Die als Kurve angezeigten Daten werden nicht im Speicher des Antriebs gespeichert, das heißt, wenn Sie das Bedienpanel entfernen oder neu starten, sind die Daten verloren. • Dezimalstellen anzeigen: Festlegung, wieviel Dezimalstellen angezeigt werden. •...
-
Seite 49: Steuerung Mehrerer Antriebe
Steuerung mehrerer Antriebe 49 Steuerung mehrerer Antriebe Inhalt dieses Kapitels In diesem Kapitel wird beschrieben, wie Sie mit einem Bedienpanel mehrere Antriebe steuern. Anschließen mehrerer Frequenzumrichter an ein Bedienpanel 1. Schließen Sie das Bedienpanel (A) an den ersten Frequenzumrichter (B) im Panelbus an. -
Seite 50: Menü Antrieb Auswählen
50 Steuerung mehrerer Antriebe Menü Antrieb auswählen Im Menü Optionen erhalten Sie mit der Aus- wahl Antrieb auswählen eine Liste aller an den Panelbus angeschlossenen Frequenz- umrichter mit der Anzeige ihres aktuellen Sta- tus. Wenn der Panelbus nicht aktiviert wurde, wird nur ein Frequenzumrichter angezeigt. -
Seite 51: Die Hilfe-Seite
Steuerung mehrerer Antriebe 51 Die Hilfe-Seite Der Inhalt der Hilfe-Seite ist antriebsspezifisch und immer vom aktuell ausgewählten Antrieb abhängig. Daten der Darstellung von Kurven Die Daten für das Kurvenformat in der Startansicht werden im Bedienpanel nur für den ausgewählten Antrieb gespeichert. Bei einem Wechsel des ausgewählten Antriebs, werden die gespeicherten Kurvendaten gelöscht und es beginnt die Sammlung der Kurvendaten für den neu ausgewählten Antrieb. - Seite 52 52 Steuerung mehrerer Antriebe In der Ansicht Störung haben die Tasten folgende Funktionen: • Mit Taste (Ausblenden) gelangen Sie zurück zur vorherigen Ansicht. Die Störungsanzeige erscheint nicht wieder wie bei den regulären Störungen. • Mit der rechten Funktionstaste (Schalten) schalten Sie auf den Antrieb mit der Störmeldung um.
-
Seite 53: Warn- Und Störmeldungen
Warn- und Störmeldungen 53 Warn- und Störmeldungen Inhalt dieses Kapitels In diesem Kapitel wird beschrieben, wie die verschiedenen Stör- und Warnmeldun- gen, die auf dem Bedienpanel angezeigt werden, gekennzeichnet sind und wie Stö- rungen behoben werden können. Identifizieren von Stör- und Warnmeldungen Störungen und Warnungen sind Antriebszustände, die gemeldet werden, wenn der Antrieb während des Betriebs ein Problem erkennt. - Seite 54 54 Warn- und Störmeldungen In der folgenden Tabelle erhalten Sie weitere Informationen über Stör- und Warnmel- dungen. Anzeige Rot, Dauerlicht Siehe Störungen (Seite 55). Rot, Blinklicht Störungen dieses Typs erfordern ein Stop- pen und Neustarten des Antriebs bevor der normale Betrieb fortgesetzt werden kann. Siehe Störungen (Seite 55).
-
Seite 55: Störungen
Warn- und Störmeldungen 55 Störungen Störungen sind Probleme, die Ihre Aufmerksamkeit erfordern, bevor Sie den Antrieb wieder starten. Halten Sie zur Behebung von Störungen die folgenden Schritte ein: 1. Die Ursache der Störung identifizieren und beseitigen. In der Ansicht Störung wird der Störungscode angezeigt. - Seite 56 56 Warn- und Störmeldungen...
-
Seite 57: Service Und Wartung
Service und Wartung 57 Service und Wartung Inhalt dieses Kapitels Dieses Kapitel beschreibt die Service- und Wartungsaufgaben für das Komfort- Bedienpanel. Die Bedienpanel-Abdeckung abnehmen Die Abdeckung des Bedienpanels kann abgenommen werden, um Staub auf der Innenseite der Abdeckung abzuwischen oder die Abdeckung durch eine kundenspe- zifische Ausführung auszutauschen. -
Seite 58: Austauschen Der Batterie
2. Ersetzen Sie die alte Batterie durch eine neue Batterie des gleichen Typs. 3. Setzen Sie den Deckel wieder ein und verschließen ihn durch Drehen im Uhrzeigersinn. Bedienpanel-Software-Updates Wenn die Software des Bedienpanels aktualisiert werden muss, wenden Sie sich bitte an ABB. -
Seite 59: Bedienpanel-Pc-Anschluss Über Usb
Bedienpanel-PC-Anschluss über USB 59 Bedienpanel-PC-Anschluss über USB Inhalt dieses Kapitels In diesem Kapitel wird der Anschluss eines PC an das Komfort-Bedienpanel über den USB-Anschluss auf dem Bedienpanel beschrieben. USB-Anschluss Die drei Hauptfunktionen des USB-Anschlusses sind: • Die Funktion des Bedienpanels als USB-Adapter über den das PC-Tool mit dem Antrieb kommunizieren kann. -
Seite 60: Anschließen Eines Bedienpanels An Einen Usb-Anschluss Des Pcs
60 Bedienpanel-PC-Anschluss über USB Anschließen eines Bedienpanels an einen USB-Anschluss des PCs Hinweis: Wenn das Bedienpanel an einen PC angeschlossen ist, zeigt die Panelan- zeige die USB-Ansicht und reagiert nicht auf Tastenbetätigung. In diesem Modus können Sie mit dem Bedienpanel oder dem Antrieb nur über das PC-Tool intera- gieren. -
Seite 61: Anschließen Eines Pc-Tools Über Das Bedienpanel An Einen Frequenzumrichter
Anschließen eines PC-Tools über das Bedienpanel an einen Frequenzumrichter Über das Bedienpanel kann ein ABB PC-Tool an einen Frequenzumrichter / Antrieb angeschlossen werden. Wenn das Bedienpanel als Adapter benutzt wird, ist der Zugriff auf den Antrieb nur über das PC-Tool möglich. -
Seite 62: Übertragen Von Dateien Zwischen Bedienpanel Und Pc
(3AUA0000094606 [Englisch]). Das Bedienpanel erscheint als MTP-Gerät im Windows Explorer. 3. Öffnen Sie den Ordner ABB Drives Assistant control panel mit dem Windows Explorer und gehen Sie zum Verzeichnis in dem die Dateien gespeichert werden. • Screenshots werden gespeichert in: ABB Drives Assistant control panel\ABB Drives Assistant control panel_a\screen •... -
Seite 63: Technische Daten
Technische Daten 63 Technische Daten Inhalt dieses Kapitels Dieses Kapitel enthält die technischen Daten des Komfort-Bedienpanels. Anschlüsse Das Bedienpanel hat die folgenden Anschlüsse: • RJ-45 Buchse. Wenn ein Kabel für den Anschluss an den Antrieb benutzt wird, beträgt die maximale Länge 100 m (328 ft.). An einem Panelbus beträgt die maximale Gesamtlänge der Panelbus-Kabel 100 m (328 ft.). -
Seite 64: Abmessungen Und Gewicht
64 Technische Daten Abmessungen und Gewicht Gewicht 130 g Höhe, Breite und Tiefe mm (in.) Schutzart Schutzart , in den Frequenzumrichter eingesetzt IP55 Separat IP20 Bedienpanel bei Einzelbetrieb, angeschlossen mit RJ45 Kabel IP20 Bedienpanel mit Anschluss an Türeinbausatz DPMP-01 IP55 Bedienpanel mit Anschluss an Türeinbausatz DPMP-02 oder 03 IP65 Bedienpanel ohne Anschluss an Türeinbausatz DPMP-01, 02 oder 03... -
Seite 65: Verwendetes Material
Technische Daten 65 Verwendetes Material Gehäuse PCB/ABS Verpackung Pappe. Anzeigefenster / Display Polycarbonat Entsorgung Das Bedienpanel darf nicht mit normalem Müll entsorgt werden. Für die Entsorgung gelten die örtlichen Vorschriften für Elektronikprodukte. Grenzwerte der Umgebungsbedingungen Betrieb/Funktion Lagerung Transport Installationort / Höhe ü.N.N. 4000 m (13123 ft.) - Lufttemperatur -20 °C bis +55 °C... -
Seite 66: Fcc Und Industry Canada Zertifikate
Radio-Kommunikation verursachen. Der Betrieb dieses Geräts in Wohnbereichen verursacht sehr wahrscheinlich Störungen, die der Benutzer auf eigene Kosten beseitigen muss. Hinweis: Durch Veränderungen des Geräts, die nicht ausdrücklich von ABB Oy genehmigt wurden, kann der Benutzer das Recht verlieren, das Gerät zu betreiben. IC: 20555-APWSERIES Das Bluetooth-Komfort-Bedienpanel ACS-AP-W erfüllt die Anforderungen der... -
Seite 67: Haftungsausschluss
Produkt, das Netzwerk, sein System und die Schnittstellen vor Sicherheits- verletzungen, unerlaubtem Zugriff, Eindringen, Sicherheitslücken und/oder Diebstahl von Daten oder Informationen zu schützen. ABB und seine Konzerngesellschaften sind nicht haftbar für Schäden und/oder Verluste, die als Folge von Sicherheitsverlet- zungen, unerlaubtem Zugriff, Störungen, Eindringung, Sicherheitslücken und/oder... - Seite 68 68 Technische Daten...
-
Seite 69: Ergänzende Informationen
Anfragen zum Produkt und zum Service Wenden Sie sich mit Anfragen zum Produkt unter Angabe des Typenschlüssels und der Seriennummer des Geräts an Ihre ABB-Vertretung. Eine Liste der ABB Verkaufs-, Support- und Service-Adressen finden Sie im Internet auf www.abb.com/searchchannels. Produkt-Schulung Informationen zu Produktschulungen von ABB erhalten Sie auf der Internetseite new.abb.com/service/training. - Seite 70 Kontakt www.abb.com/drives www.abb.com/drivespartners 3AXD50000028267 Rev D DE 13.11.2015...
