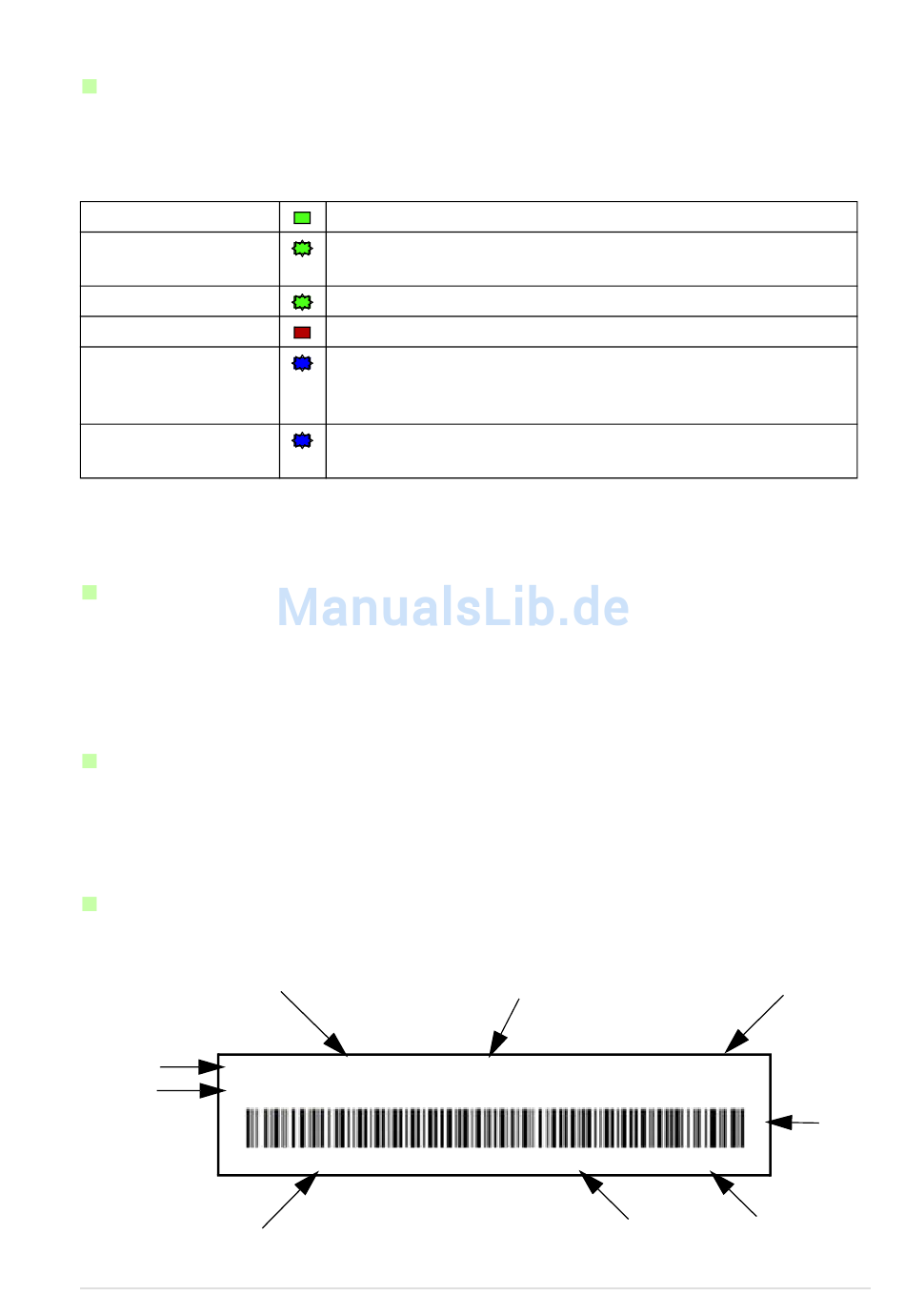

Status-LED
Das Bedienpanel hat eine Status-LED, die anzeigt, ob Störungs- oder Warnungs-
meldungen anstehen. In der folgenden Tabelle wird die Bedeutung der Anzeigefor-
men der Status-LED beschrieben.
Grün, Dauerlicht
Grün, Flackerlicht
Grün, Blinklicht
Rot, Dauerlicht
Blau, Blinklicht
Blau, Fackerlicht
Weitere Informationen zu den Störungs- und Warnungsanzeigen enthält Abschnitt
Identifizieren von Stör- und Warnmeldungen
USB-Anschluss
Der USB-Anschluss wird für den Anschluss des Bedienpanels an einen PC benutzt.
Bei einem Anschluss funktioniert das Bedienpanel als USB-Adapter für die Datenüber-
tragung zwischen dem PC-Tool und dem Frequenzumrichter. Über den USB-Anschluss
können auch Daten zwischen dem PC und dem Bedienpanel übertragen werden.
RJ-45-Anschluss
Über den RJ-45-Anschluss wird das Bedienpanel elektrisch an den Frequenzumrich-
ter angeschlossen. Der mechanische Anschluss erfolgt über den Clip an der oberen
Kante des Bedienpanels.
Typenschild
Auf dem Typenschild sind die Versionsinformationen angegeben.
Typenschlüssel
ABB Oy
ABB Oy M/N ACS-AP-W S/N:B5320064WU CODE:3AXD50000025964
FCC ID
und IC CANADA
Nummern
Barcode als lesbarer Text
Der Antrieb funktioniert normal.
Zwischen dem PC-Tool und dem Frequenzumrichter werden
Daten über den USB-Anschluss des Bedienpanels übertragen.
Aktive Warnmeldung im Frequenzumrichter.
Aktive Störmeldung im Frequenzumrichter.
Die Bluetooth-Schnittstelle wurde aktiviert, kann von anderen
Geräten erkannt werden und ist bereit für die Herstellung einer
Verbindung.
Über die Bluetooth-Schnittstelle des Bedienpanels werden
Daten übertragen.
FCC ID: 2AFNGAPWSERIES
3AXD50000025964B5320064WU
Das Bedienpanel im Überblick 21
(Seite 53).
Seriennummer
IC:20555-APWSERIES
RoHS
RoHS-Kennzeichnung
MRP-Code
SW: v5.02
SW Version
Bar-
code
