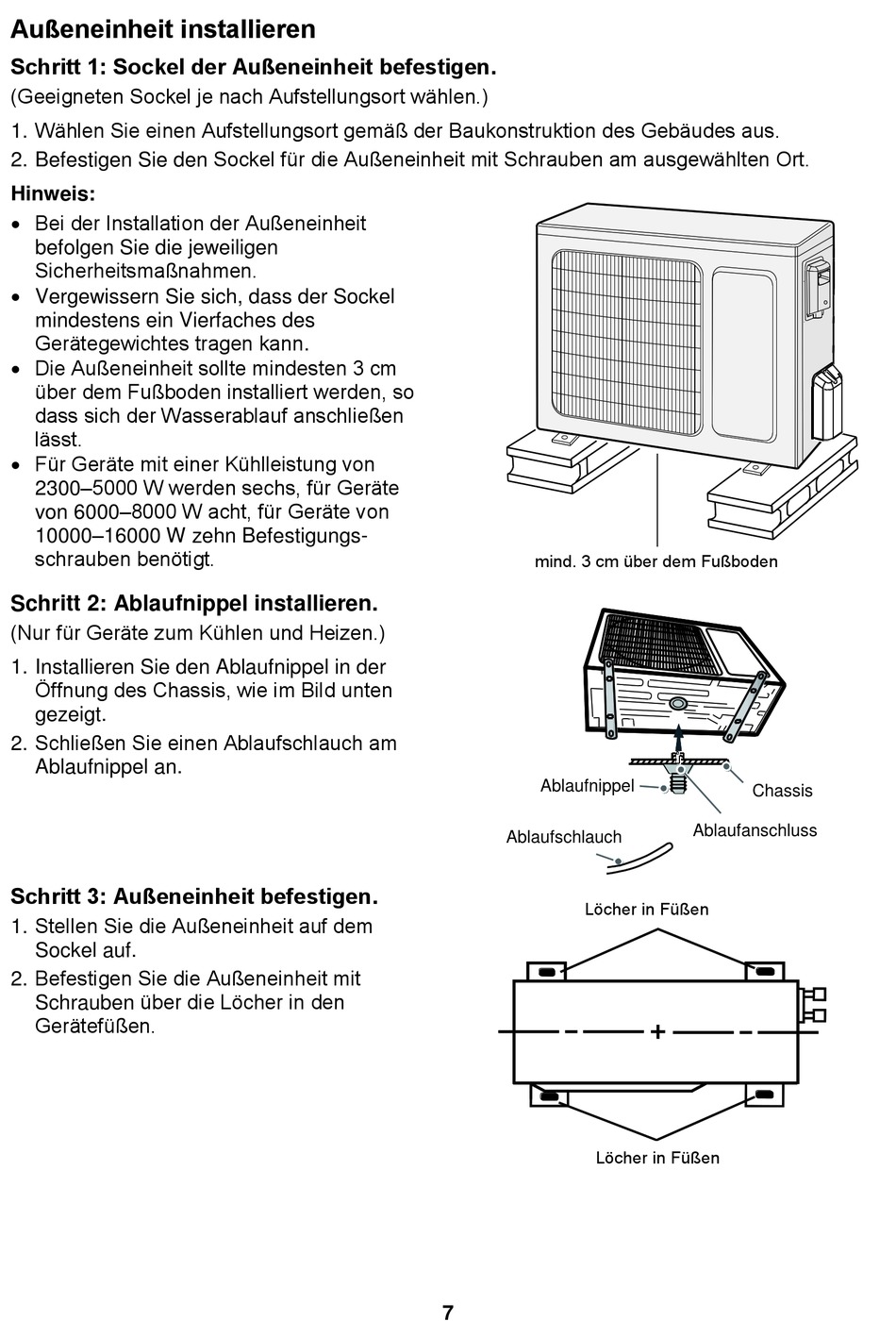

Außeneinheit installieren
Schritt 1: Sockel der Außeneinheit befestigen.
(Geeigneten Sockel je nach Aufstellungsort wählen.)
1. Wählen Sie einen Aufstellungsort gemäß der Baukonstruktion des Gebäudes aus.
2. Befestigen Sie den Sockel für die Außeneinheit mit Schrauben am ausgewählten Ort.
Hinweis:
Bei der Installation der Außeneinheit
befolgen Sie die jeweiligen
Sicherheitsmaßnahmen.
Vergewissern Sie sich, dass der Sockel
mindestens ein Vierfaches des
Gerätegewichtes tragen kann.
Die Außeneinheit sollte mindesten 3 cm
über dem Fußboden installiert werden, so
dass sich der Wasserablauf anschließen
lässt.
Für Geräte mit einer Kühlleistung von
2300–5000 W werden sechs, für Geräte
von 6000–8000 W acht, für Geräte von
10000–16000 W zehn Befestigungs-
schrauben benötigt.
Schritt 2: Ablaufnippel installieren.
(Nur für Geräte zum Kühlen und Heizen.)
1. Installieren Sie den Ablaufnippel in der
Öffnung des Chassis, wie im Bild unten
gezeigt.
2. Schließen Sie einen Ablaufschlauch am
Ablaufnippel an.
Schritt 3: Außeneinheit befestigen.
1. Stellen Sie die Außeneinheit auf dem
Sockel auf.
2. Befestigen Sie die Außeneinheit mit
Schrauben über die Löcher in den
Gerätefüßen.
mind. 3 cm über dem Fußboden
Ablaufnippel
Ablaufschlauch
Löcher in Füßen
Löcher in Füßen
7
Chassis
Ablaufanschluss
