Lennox Neosys Installationshandbuch Seite 80

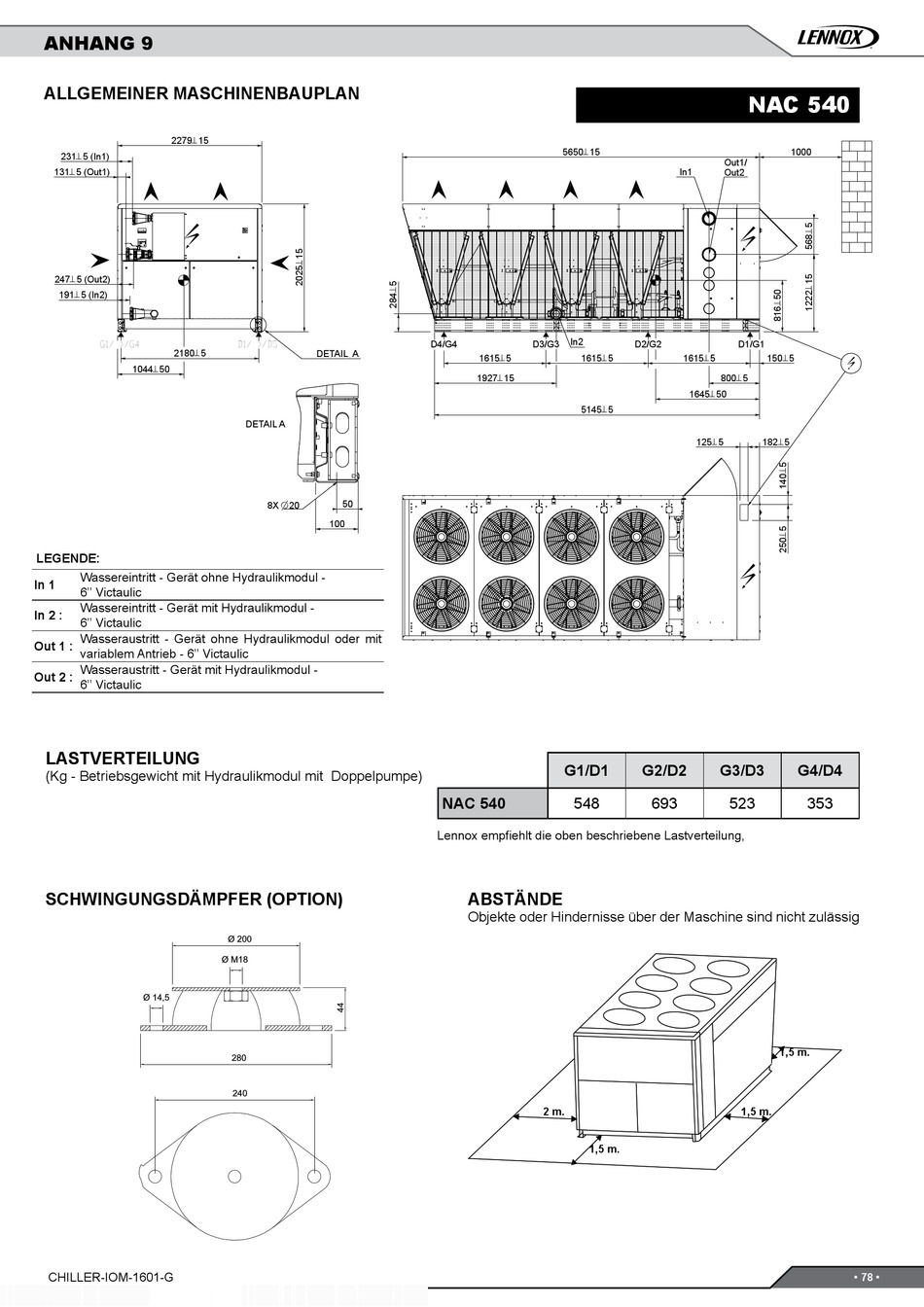

ANHANG 9
ALLGEMEINER MASCHINENBAUPLAN
2279`15
231`5 (In1)
131`5 (Out1)
247`5 (Out2)
191`5 (In2)
G1/->/G4
2180`5
1044`50
LEGENDE:
Wassereintritt - Gerät ohne Hydraulikmodul -
In 1
6'' Victaulic
Wassereintritt - Gerät mit Hydraulikmodul -
In 2 :
6'' Victaulic
Wasseraustritt - Gerät ohne Hydraulikmodul oder mit
Out 1 :
variablem Antrieb - 6'' Victaulic
Wasseraustritt - Gerät mit Hydraulikmodul -
Out 2 :
6'' Victaulic
LASTVERTEILUNG
(Kg - Betriebsgewicht mit Hydraulikmodul mit Doppelpumpe)
SCHWINGUNGSDÄMPFER (OPTION)
Ø 14,5
CHILLER-IOM-1601-G
D1/->/D5
DETAIL A
DETAIL A
50
8X n 20
100
Ø 200
Ø M18
280
240
5650`15
In2
D4/G4 D3/G3
1615`5 1615`5
1927`15
5145`5
G1/D1
NAC 540
548
Lennox empfiehlt die oben beschriebene Lastverteilung,
ABSTÄNDE
Objekte oder Hindernisse über der Maschine sind nicht zulässig
2 m.
1,5 m.
NAC 540
1000
Out1/
In1 Out2
D2/G2 D1/G1
1615`5 150`5
800`5
1645`50
125`5 182`5
G2/D2 G3/D3 G4/D4
693 523 353
1,5 m.
1,5 m.
• 78 •
