ANHANG 9

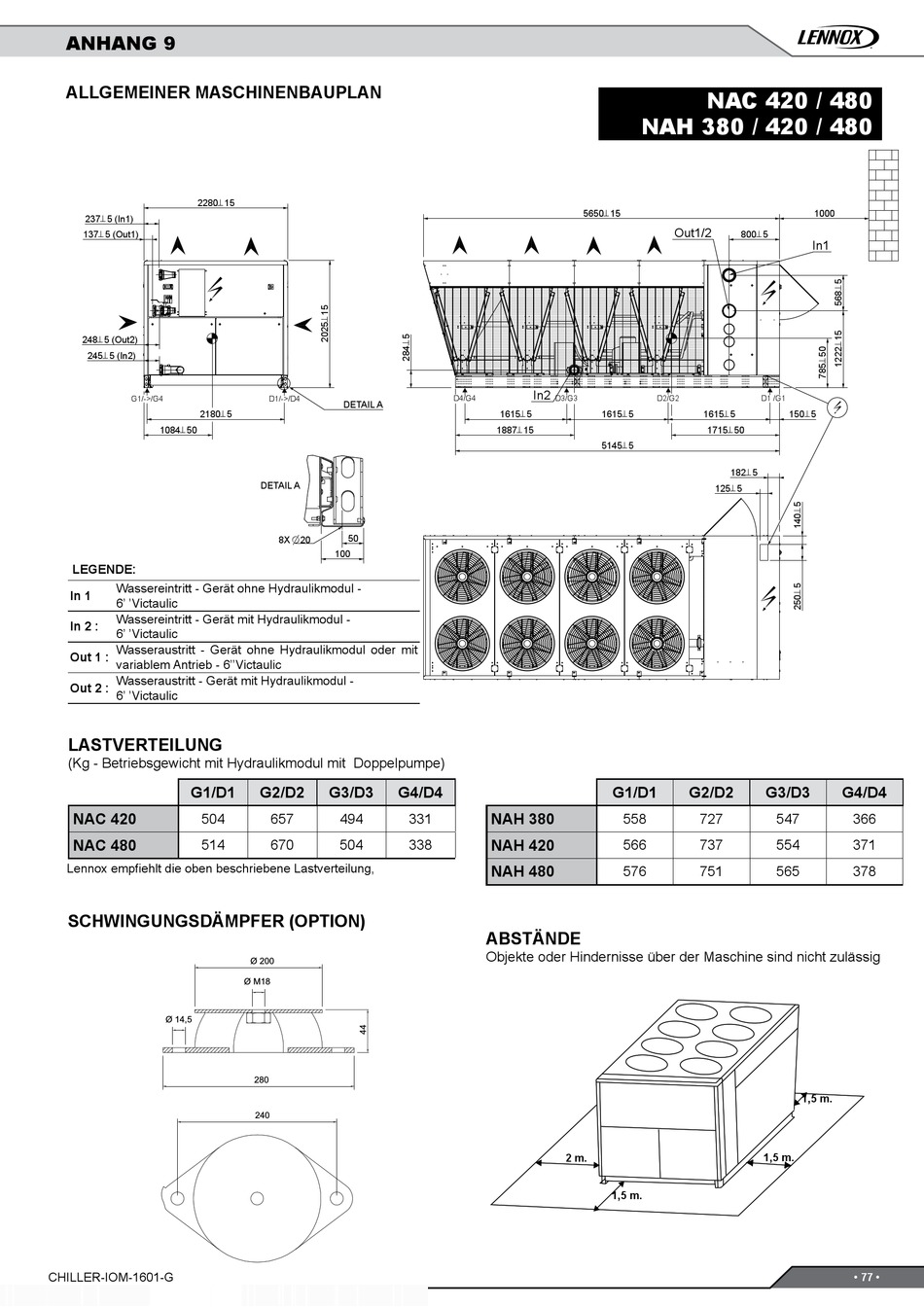

ALLGEMEINER MASCHINENBAUPLAN
2280`15
237`5 (In1)
137`5 (Out1)
248`5 (Out2)
245`5 (In2)
G1/->/G4
2180`5
1084`50
LEGENDE:
Wassereintritt - Gerät ohne Hydraulikmodul -
In 1
6' 'Victaulic
Wassereintritt - Gerät mit Hydraulikmodul -
In 2 :
6' 'Victaulic
Wasseraustritt - Gerät ohne Hydraulikmodul oder mit
Out 1 :
variablem Antrieb - 6''Victaulic
Wasseraustritt - Gerät mit Hydraulikmodul -
Out 2 :
6' 'Victaulic
LASTVERTEILUNG
(Kg - Betriebsgewicht mit Hydraulikmodul mit Doppelpumpe)
G1/D1
NAC 420
504
NAC 480
514
Lennox empfiehlt die oben beschriebene Lastverteilung,
SCHWINGUNGSDÄMPFER (OPTION)
Ø 14,5
CHILLER-IOM-1601-G
D1/->/D4
DETAIL A
DETAIL A
8X n 20 50
100
G2/D2 G3/D3 G4/D4
657 494 331
670 504 338
Ø 200
Ø M18
280
240
5650`15
In2
D4/G4 D3/G3
1615`5 1615`5
1887`15
5145`5
G1/D1
NAH 380
558
NAH 420
566
NAH 480
576
ABSTÄNDE
Objekte oder Hindernisse über der Maschine sind nicht zulässig
2 m.
1,5 m.
NAC 420 / 480
NAH 380 / 420 / 480
1000
Out1/2
800`5
In1
D2/G2 D1 /G1
1615`5 150`5
1715`50
182`5
125`5
G2/D2 G3/D3
727 547
737 554
751 565
1,5 m.
1,5 m.
G4/D4
366
371
378
