INSTALLATIONS

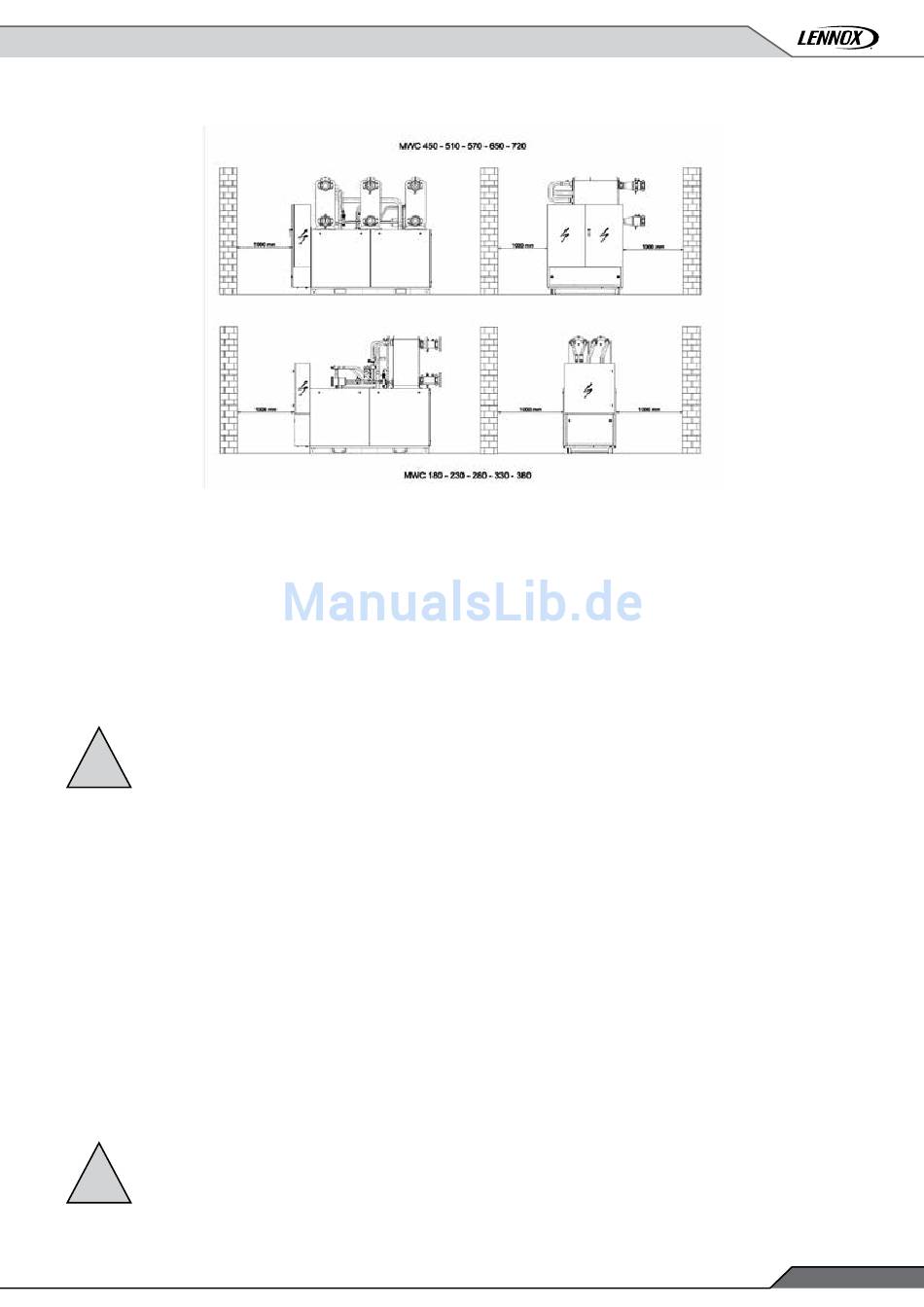

MWC
4 - WASSERANSCHLÜSSE
4.1 - Wasseranschlüsse - Verdampfer / Verflüssiger / Enthitzer / Gesamt-Wärmerückgewinnung
Vor dem Systemstart prüfen, ob die Wasserkreisläufe an die richtigen Wärmetauscher angeschlossen sind (z.B. Verwechslung
zwischen Verdampfer und Verflüssiger oder Wasserein- und Wasserauslass). Die Wasserpumpe sollte vorzugsweise in Fließrichtung
vor dem Verdampfer/Verflüssiger installiert, so dass diese unter Druck stehen. Die Wassereintritts- und -austrittsanschlüsse sind in
den zertifizierten Zeichnungen, die mit der Maschine geliefert werden, oder in der Verkaufsliteratur angegeben.
Bei Rohrbündelwärmetauschern ist unten am Verdampfer ein Ablassstutzen vorhanden. Dort kann ein Ablaufrohr angeschlossen
werden, um das Verdampferwasser für Servicearbeiten oder für die Stilllegung außerhalb der Saison abzulassen.
Die Verwendung eines Wasserfilters vor dem Wärmeaustauscher ist zwingend vorgeschrieben. Diese Filter müssen alle Partikel mit
einem Durchmesser von mehr als 1 mm zurückhalten und müssen in einem Abstand von maximal 1 Meter vom Einlass des Austauschers
installiert werden. Sie können als Option vom Hersteller geliefert werden
!
DAS FEHLEN EINES FILTERS VOR DEM EINLASS EINES PLATTENWÄRMETAUSCHERS FÜHRT ZUM VERLUST
DER GARANTIE..
Die Hydraulikpläne befinden sich in den Anhängen oder werden mit der Maschine geliefert
Bitte befolgen Sie unbedingt die folgenden nicht erschöpfenden Empfehlungen:
• Die Wasserrohre dürfen weder radiale noch axiale Kräfte und auch keine Vibrationen an die Wärmetauscher übertragen. (Flexible
Anschlüsse verwenden, um die Übertragung von Vibrationen zu vermindern.)
• Installieren Sie unbedingt an allen Scheitelpunkten des Kreislaufs manuelle oder automatische Entlüftungen.
• Installieren Sie unbedingt Abläufe an allen Tiefpunkten, damit der gesamte Kreislauf entleert werden kann.
• Eine Expansionsvorrichtung muss installiert werden, damit der Druck in den Kreisläufen gehalten wird, außerdem eine
Sicherheitsvorrichtung
• Achten Sie auf die Wasserein- und – auslassanschlüsse, die auf der Maschine dargestellt sind.
• Bringen Sie sowohl an den Wasserein- als auch an den Wasserauslässen Thermometer an.
• Installieren Sie Absperrventile in der Nähe der Wasserein- und –auslässe.
• Nach der Leckprüfung sämtliche Rohre installieren, um Wärmelecks zu vermindern und die Kondensation zu verhindern.
• Falls sich die externen Wasserrohre in einer Umgebung befinden, in der die Temperatur wahrscheinlich unter 0°C fallen wird, die
Rohre isolieren und eine elektrische Heizvorrichtung installieren. Optional können die innenliegenden Rohre geschützt werden.
• Achten Sie auf eine durchgängige Erdung.
DAS EINFÜLLEN UND ABLASSEN VON WÄRMETAUSCHER-FLÜSSIGKEITEN SOLLTE VON QUALIFIZIERTEN
!
TECHNIKERN MITHILFE VON VORRICHTUNGEN VORGENOMMEN WERDEN, DIE BEREITS BEI DER
INSTALLATION IM WASSERKREISLAUF VORZUSEHEN SIND. NIEMALS WÄRMETAUSCHER-FLÜSSIGKEIT
ÜBER DIE WÄRMETAUSCHER DER MASCHINE NACHFÜLLEN.
CHILLER-IOM-1601-G
• 13 •
