BETRIEB
4.8 - Schalter für die einzelne externe Pumpe des Verdichters (Option)
Die optionale Schutzeinrichtung für die externe Pumpe des Verflüssigers kann für alle HYDROLEAN Einheiten gewählt werden.
Sie besteht aus einem zusätzlichen Kreislauftrennschalter und einem Kontaktgeber, der bei eingeschalteter Einheit eingeschaltet und
bei ausgeschalteter Einheit ausgeschaltet ist.
Dieser Kontaktgeber kann auch über ein externes Signal durch eine Kundeninstallation kontrolliert werden: 24V potentialfreier Kontakt,
der direkt mit dem Kontaktgeber der Pumpe 2 verbunden werden sollte.
Diese Schutzeinrichtung befindet sich auf der elektrischen Haupttafel oder innerhalb eines zusätzlichen elektrischen Schaltschranks
innerhalb der Einheit, abhängig von der Konfiguration und den Optionen der Einheit.

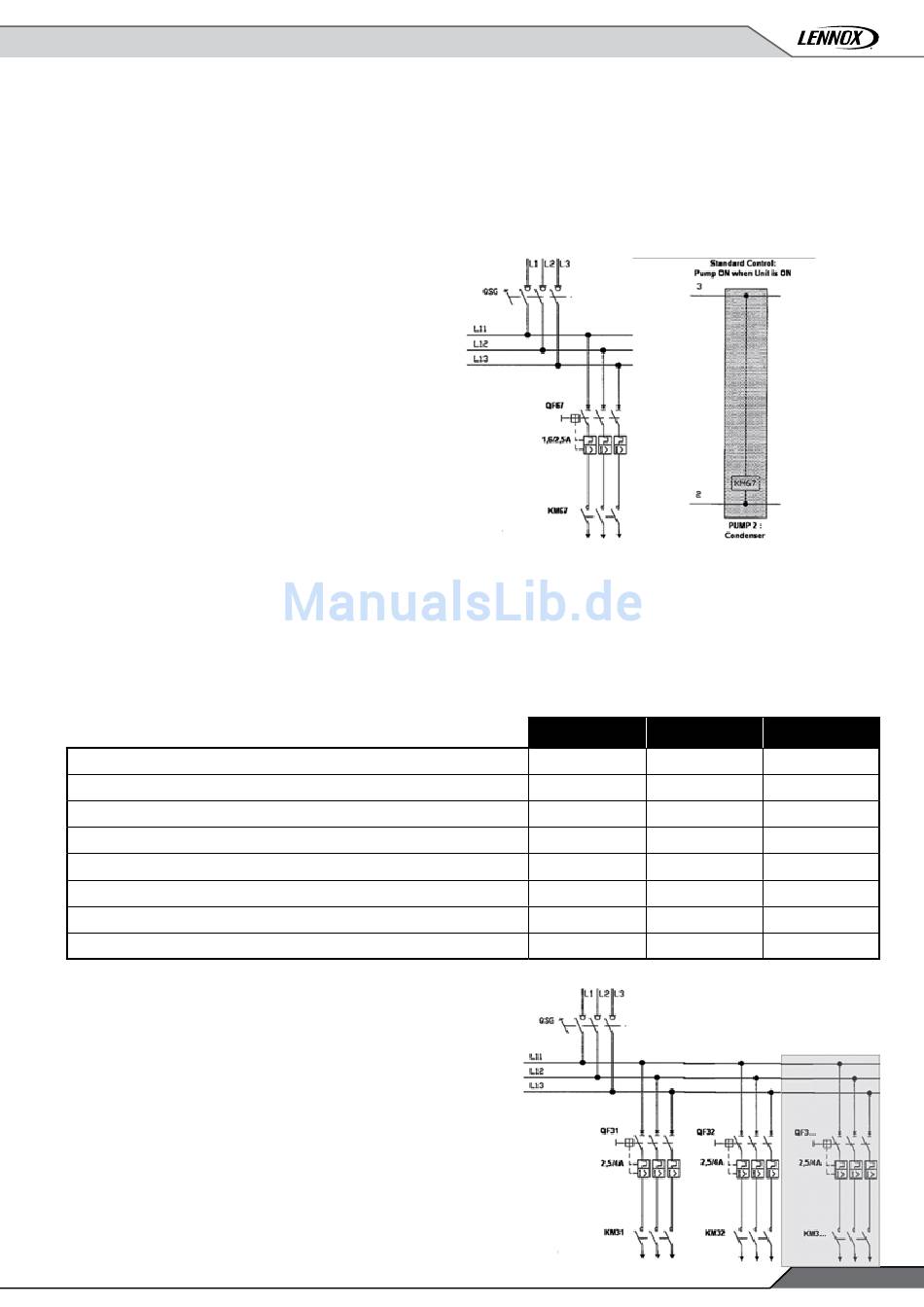

Verkabelung der externen Pumpe des Verflüssigers

4.9 - Kontroll und Schutzeinrichtung des externen Ventilators (Option)

Diese optionales Steuer- und Schutzeinrichtung der externen Ventilatoren kann für alle HYDROLEAN Einheiten gewählt werden.
Sie besteht aus einem zusätzlichen Kreislauftrennschalter und einem Kontaktgeber pro Ventilator und wird standardmäßig durch
einstellbare Druckwächter kontrolliert.
Diese Schutzeinrichtung befindet sich auf der elektrischen Haupttafel oder innerhalb eines zusätzlichen elektrischen Schaltschranks
innerhalb der Einheit, abhängig von der Konfiguration und den Optionen der Einheit.
Umfang der bereitgestellten Schutzeinrichtung
VENTILATOR1 (Max kW mit 400V und Cosφ = 0,72)
Bereich der Schutzeinrichtung (A)
VENTILATOR 2 (Max kW mit 400V and Cosφ = 0,72)
Bereich der Schutzeinrichtung (A)
VENTILATOR 3 (Max kW mit 400V and Cosφ = 0,72)
Bereich der Schutzeinrichtung (A)
VENTILATOR 4 (Max kW mit 400V and Cosφ = 0,72)
Bereich der Schutzeinrichtung (A)
Verkabelung der externen Ventilatoren Schutzeinrichtung
CHILLER-IOM-1601-G
25 35 50 70 80
2 2
2,5-->4 2,5-->4
2 2
2,5-->4 2,5-->4
- 2
- 2,5-->4
- -
- -
100 120 135 160
2
2,5-->4
2
2,5-->4
2
2,5-->4
2
2,5-->4
• 41 •
