Hydrolean Mit Externem Verflüssiger - Lennox Neosys Installationshandbuch

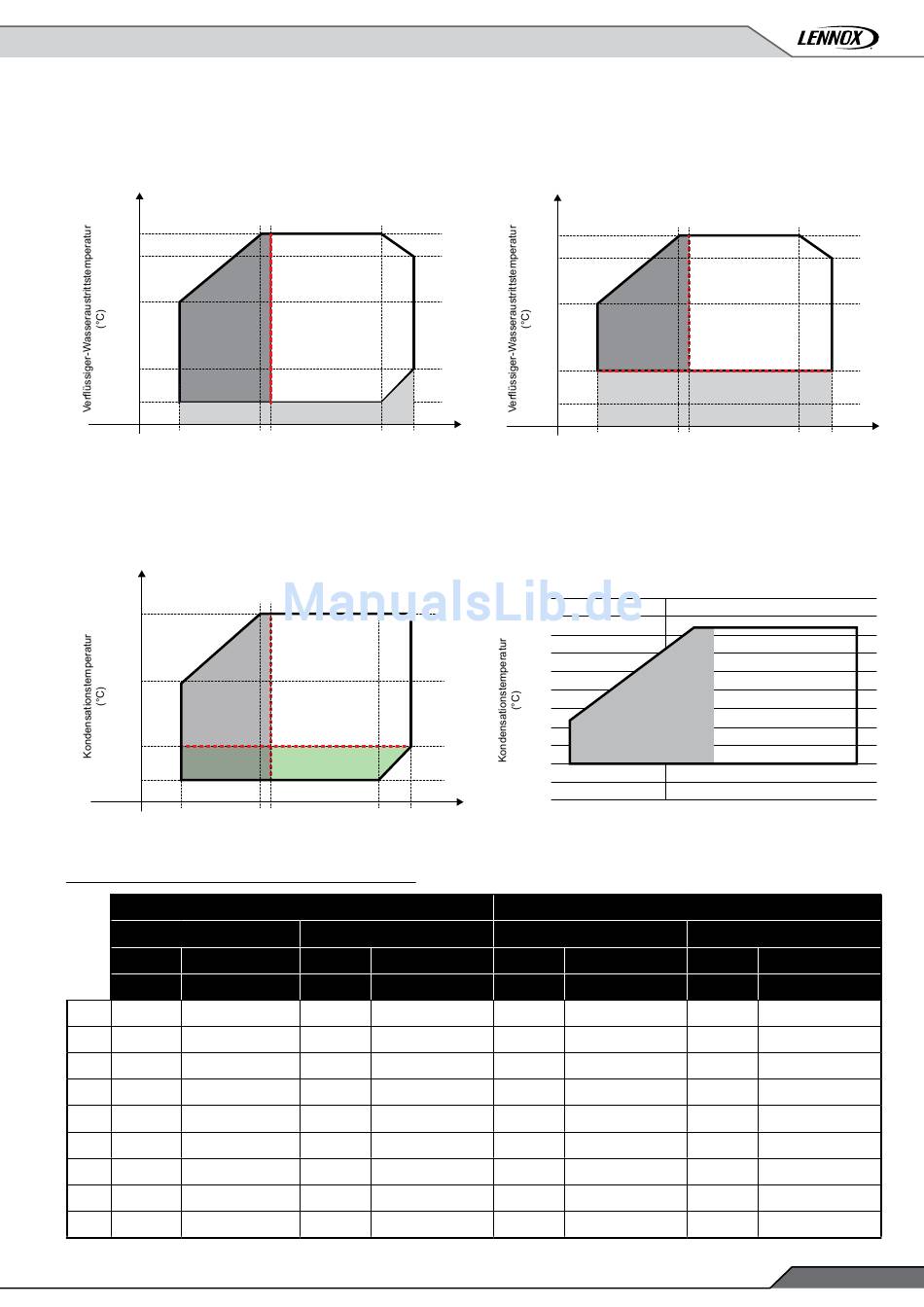

BETRIEB
1.2 HYDROLEAN
KÄLTE-UND WÄRMEPUMPEN DER GRÖSSEN
025-035-050-070-080-100-120
53°C
48°C
40°C
Wasser +
Glykol
20°C
15°C
Wasserdruckgeregeltes Ventil
-10°C
Verdampfer-Wasserauslasstemperatur
1.4 HYDROLEAN MIT EXTERNEM VERFLÜSSIGER
(GRÖSSEN 025-035-050-070-080-100-120)
65°C
38°C
Wasser +
Glykol
27°C
10°C
-10°C
Verdampfer-Wasserauslasstemperatur
Angaben auf den Leitungen für Einheiten des Typs SWR
Kältekreis 1
Mindest Ø. Min / Max Drehzahl Mindest Ø. Min / Max Drehzahl Mindest Ø. Min / Max Drehzahl Mindest Ø. Min / Max Drehzahl
Zoll
025 7/8" 10 / 15 m/s
035 7/8" 10 / 15 m/s
050 1" 1/8 10 / 15 m/s
070 1" 1/8 10 / 15 m/s
080 1" 3/8 10 / 15 m/s
100 1" 1/8 10 / 15 m/s
120 1" 1/8 10 / 15 m/s
135 1" 1/8 10 / 15 m/s
160 1" 3/8 10 / 15 m/s
