INSTALLATIONS
Maschinen mit externem Verflüssiger
Maschine mit externem Verflüssiger ohne
Leistungsregelung
WARNUNG : Der Flüssigkeitsstand zwischen Verflüssiger und Rückschlagventil A muss den Druckverlust am Rückschlagventil
kompensieren
CHILLER-IOM-1601-G
H1: 15 m. maxi
H2: 5 m. maxi
H3: 0,3 m. maxi
H4: 0,15 m. maxi
Bei Behälteroption: Druckgeräterichtlinien-Klasse 3
Ohne Behälteroption: Druckgeräterichtlinien-Klasse 1

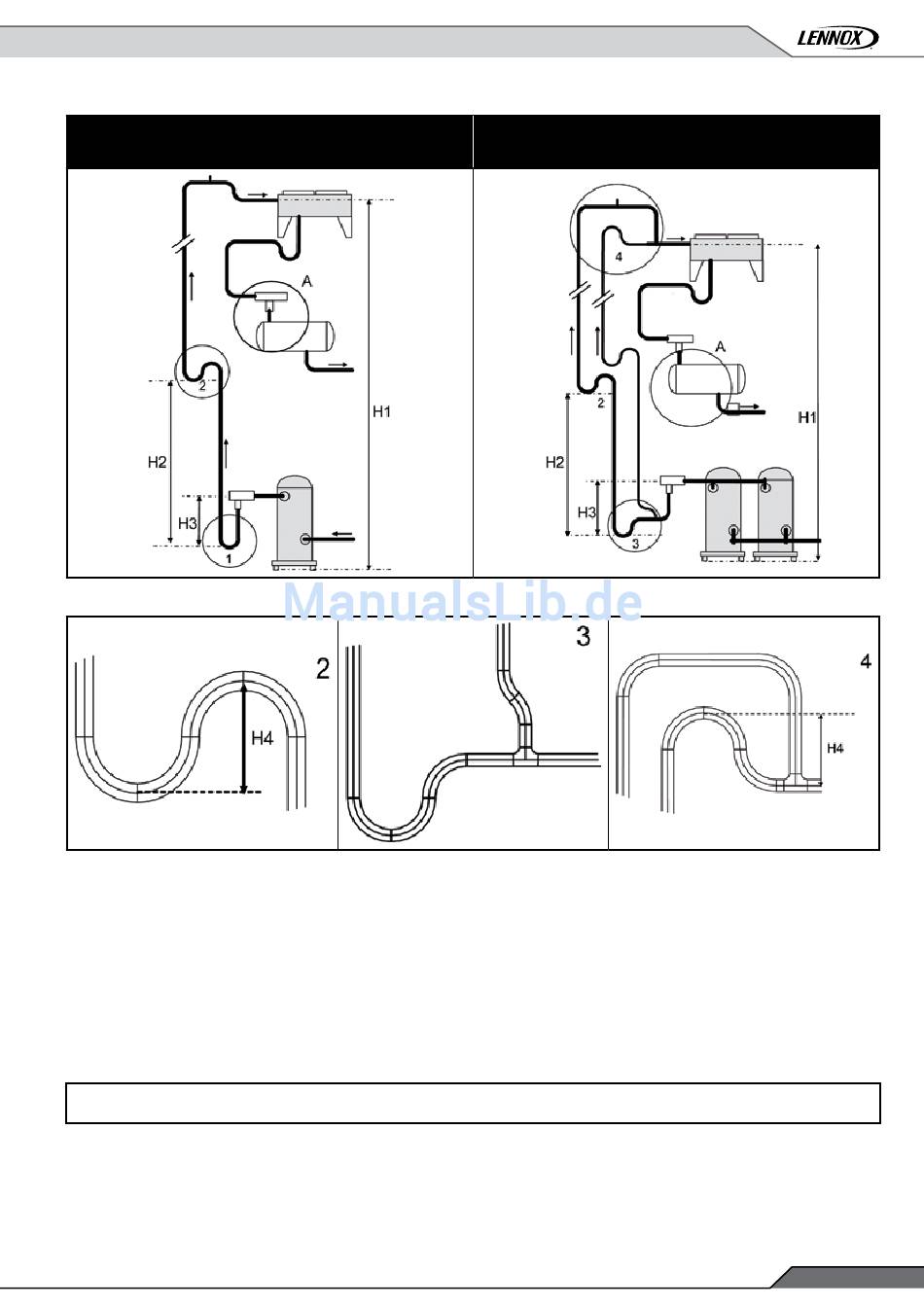

Maschine mit externem Verflüssiger mit Leistungsregelung
1 - Unterer Syphon mit einem Rohr
2 - Enger Syphon
3 - Unterer Syphon mit Doppelrohr
4 - Oberer Syphon mit Doppelrohr
