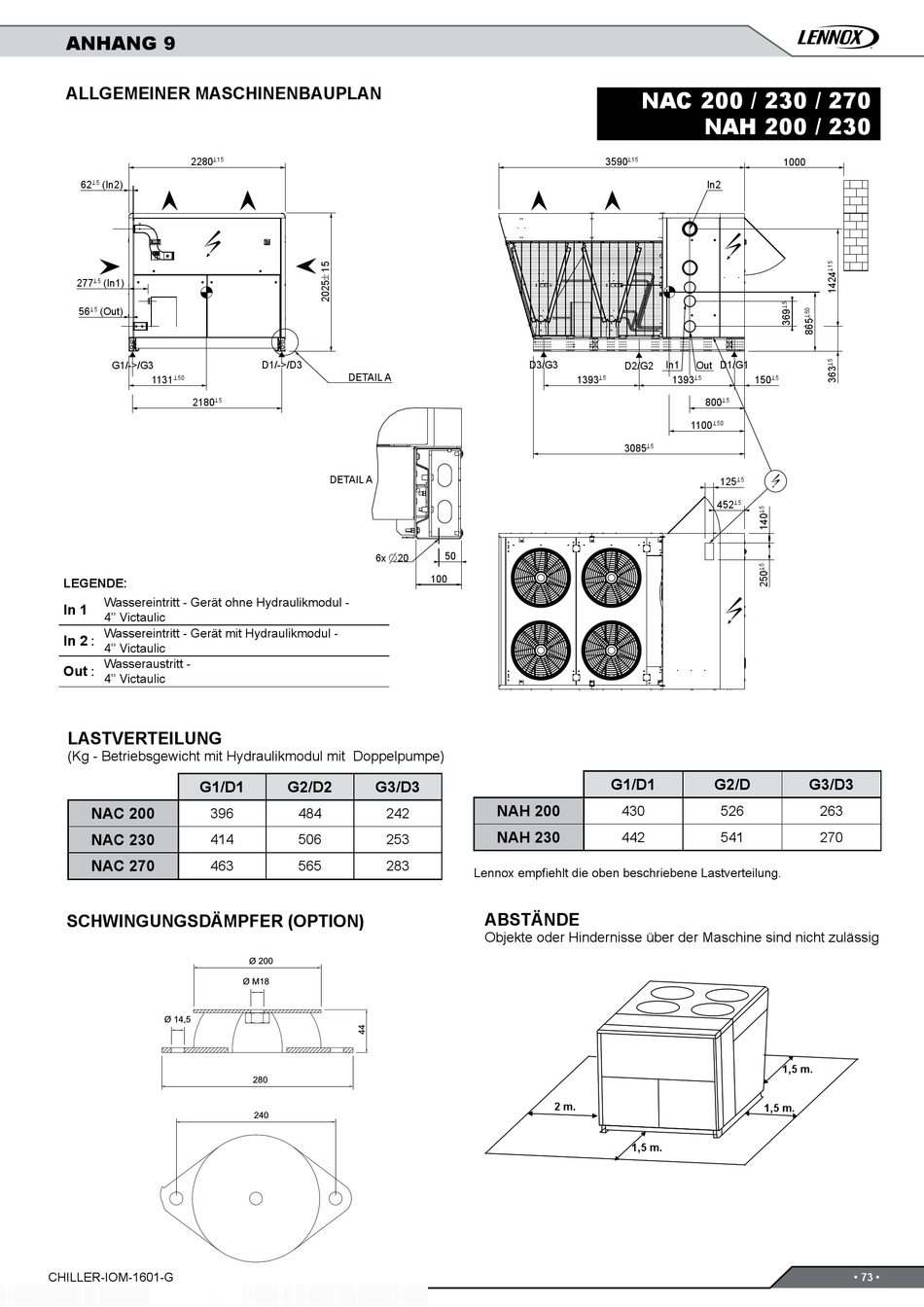

ANHANG 9
ALLGEMEINER MASCHINENBAUPLAN
2280 `15
62 `5 (In2)
277 `5 (In1)
56 `5 (Out)
G1/->/G3
1131 `50
2180 `5
LEGENDE:
Wassereintritt - Gerät ohne Hydraulikmodul -
In 1
4'' Victaulic
Wassereintritt - Gerät mit Hydraulikmodul -
In 2
:
4'' Victaulic
Wasseraustritt -
Out
:
4'' Victaulic

LASTVERTEILUNG

(Kg - Betriebsgewicht mit Hydraulikmodul mit Doppelpumpe)
G1/D1
NAC 200
396
NAC 230
414
NAC 270
463
SCHWINGUNGSDÄMPFER (OPTION)
Ø 14,5
CHILLER-IOM-1601-G
D1/->/D3
DETAIL A
DETAIL A
6x n 20
G2/D2 G3/D3
484 242
506 253
565 283
Ø 200
Ø M18
280
240
D3/G3
1393 `5
50
100
NAH 200
NAH 230
Lennox empfiehlt die oben beschriebene Lastverteilung.
ABSTÄNDE
Objekte oder Hindernisse über der Maschine sind nicht zulässig
2 m.
NAC 200 / 230 / 270
NAH 200 / 230
3590 `15
In2
In1 Out D1/G1
D2/G2
1393 `5 150 `5
800 `5
1100 `50
3085 `5
125 `5
452 `5
G1/D1 G2/D
430 526
442 541
1,5 m.
1,5 m.
1000
G3/D3
263
270
1,5 m.
• 73 •
