ANHANG 9

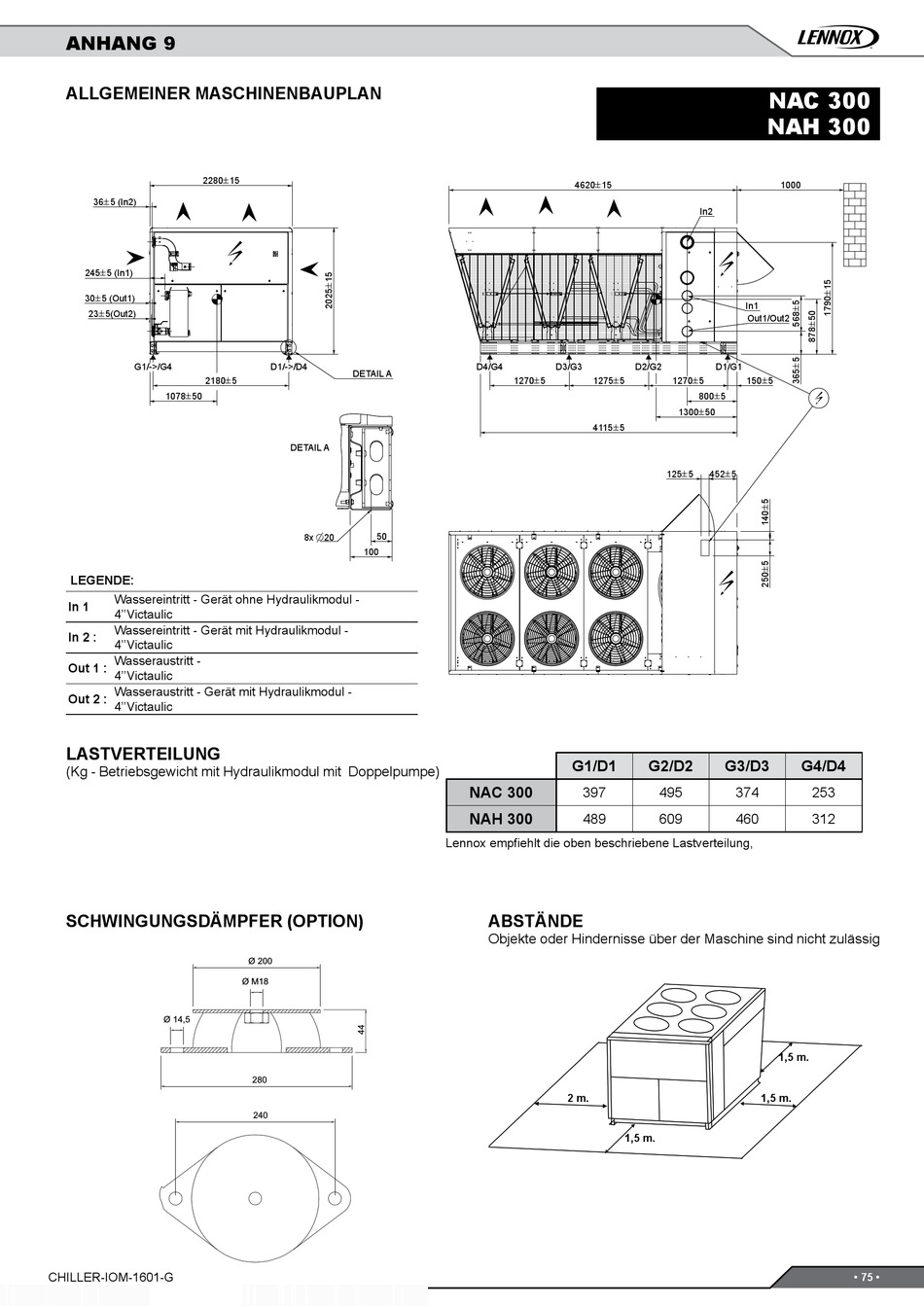

ALLGEMEINER MASCHINENBAUPLAN
2280`15
36`5 (In2)
245`5 (In1)
30`5 (Out1)
23`5(Out2)
G1/->/G4
2180`5
1078`50
LEGENDE:
Wassereintritt - Gerät ohne Hydraulikmodul -
In 1
4''Victaulic
Wassereintritt - Gerät mit Hydraulikmodul -
In 2 :
4''Victaulic
Wasseraustritt -
Out 1 :
4''Victaulic
Wasseraustritt - Gerät mit Hydraulikmodul -
Out 2 :
4''Victaulic
LASTVERTEILUNG
(Kg - Betriebsgewicht mit Hydraulikmodul mit Doppelpumpe)
SCHWINGUNGSDÄMPFER (OPTION)
Ø 14,5
CHILLER-IOM-1601-G
D1/->/D4
DETAIL A
DETAIL A
50
8x n 20
100
Ø 200
Ø M18
280
240
4620`15
D4/G4 D3/G3
1270`5 1275`5
4115`5
G1/D1
NAC 300
397
NAH 300
489
Lennox empfiehlt die oben beschriebene Lastverteilung,
ABSTÄNDE
Objekte oder Hindernisse über der Maschine sind nicht zulässig
2 m.
NAC 300
NAH 300
1000
In2
In1
Out1/Out2
D2/G2 D1/G1
1270`5 150`5
800`5
1300`50
125`5 452`5
G2/D2 G3/D3
495 374
609 460
1,5 m.
1,5 m.
1,5 m.
G4/D4
253
312
