Montage - Maxxus BX 5.1 Bike Handbuch

Montage

Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer
zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind.
Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.)
und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung.
Führen Sie die Montage sorgsam aus, da Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern
entstanden sind, in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt werden. Lesen Sie
deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein
und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der
Montage behindernden Gegenständen ist. Führen Sie die Montage mit 2 Personen aus. Erst nach
vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.

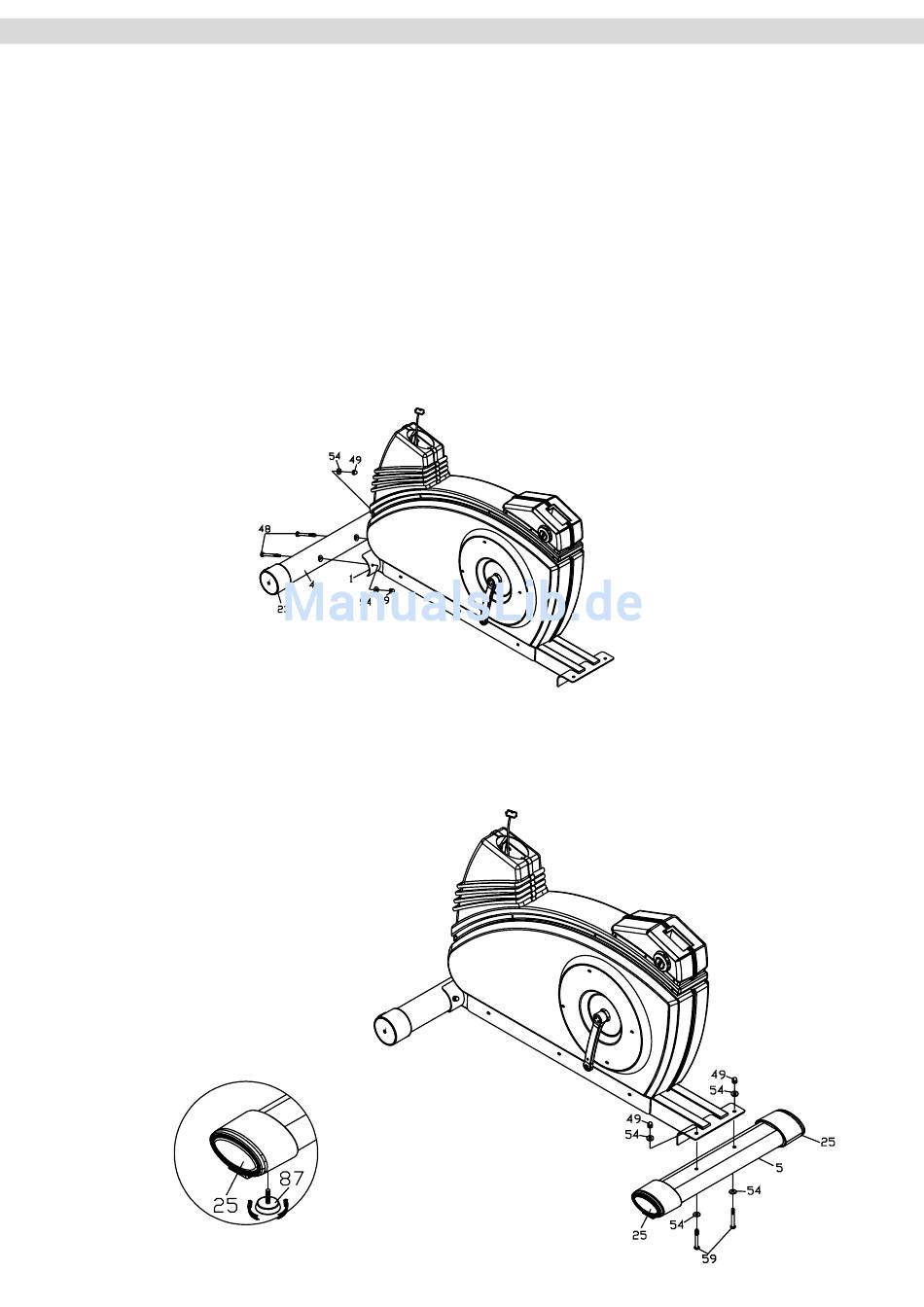

Schritt 1.1: Montage des vorderen Standrohres
Befestigen Sie das vordere Standrohr mit Transportrollen (4) mit je zwei Schlossschrauben M8x85 (41), zwei
Unterlegscheiben M8 (54) und zwei Hutmuttern M8 (49) an der vorderen Aufnahme des Basisrahmens (1).
Schritt 1.2: Montage des hinteren Standrohres
Befestigen Sie das hintere Standrohr mit Höhenverstellung (5) mit je Inbusschrauben M8x65 (59), vier
Unterlegscheiben M8 (54) und zwei Hutmuttern M8 (49) an der hinteren Aufnahme des Basisrahmens (1).
Justieren Sie die Standfüße (87) so, dass das Trainingsgerät eben und sicher steht. Drehen Sie hierzu die
Standfüße bis zum Anschlag an und drehen Sie diese dann, je nach Bedarf, soweit Richtung Untergrund,
bis beide festen Bodenkontakt haben. Ob das Gerät eben steht überprüfen Sie am Besten mit einer
Wasserwaage.
5
