Inhaltszusammenfassung für Maxxus CCX 9.1
- Seite 1 CCX 9.1 Crosstrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -

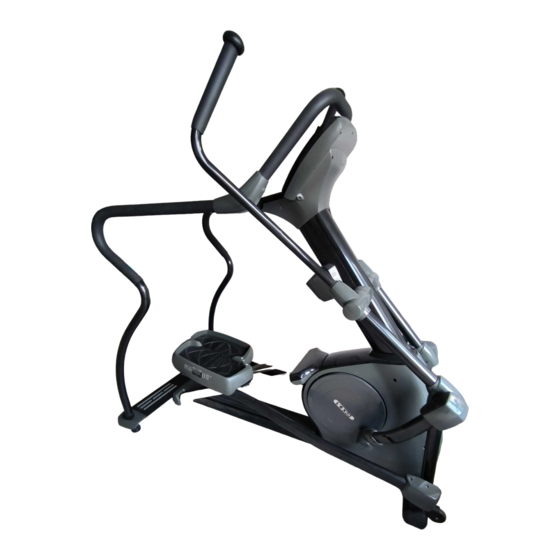

Seite 4: Geräteübersicht
Geräteübersicht Cockpit Pendel-Handgriff Handgriff mit Pulssensoren Handlauf Ablagefach Pendelrohr Gleitrohr Trittfläche Standrohr mit Transportrollen Standrohr mit Bodenhöhenausgleich... -
Seite 5: Befestigungsmaterial & Werkzeug
Befestigungsmaterial & Werkzeug Hardware Kit A Teile-Nr. Bezeichnung Menge Federscheibe M8 Unterlegscheibe Ø8xØ38x2,0t Inbusschraube M8x10 Sechskantschraube M8x65 Bolzenschraube M10x50 Hardware Kit B Teile-Nr. Bezeichnung Menge Blechschraube M4x20 Linsenkopfschraube M5x15 Linsenkopfschraube M5x30 Werkzeug Teile-Nr. Bezeichnung Menge T-Schlüssel, 17 mm Steckschlüssel, 13 mm Schraubenschlüssel, 17 mm Inbusschlüssel, 6 mm Kreuzschlitzschraubendreher... -
Seite 6: Bauteile
Bauteile Cockpit & hinteres Vordere Pendelhandgriff- Handgriff-Abdeckung Führungsrohrgehäus Cockpitgehäuse Handlaufabdeckunge gehäuse Vordere & hintere Vorderes & hinteres Trittflächenhalter Standfüße Flaschenhalter Rahmenabdeckung Standrohr Handgriff mit Trittflächen & Pendelhandgriffe U-Handgriff Verbindungsrohre Pulssensoren Anti-Rutschauflagen Cockpithalter Lenkerschaft Handläufe Basisrahmen Pedalrohre... -
Seite 7: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. - Seite 8 Montage Schritt 1.2: Montage des vorderen Standrohrs - Hardware Kit A Befestigen Sie das vordere Standrohr (2) mit zwei Sechskantschrauben (141), zwei Federscheiben (111) und zwei Unterlegscheiben (114) an der vorderen Aufnahme des Basisrahmens (1). Schritt 1.3: Montage des hinteren Standrohrs - Hardware Kit A Lösen und entfernen Sie die bereits am hintern Standrohr (3) vormontierten vier Schrauben (137) und Muttern (152).
-
Seite 9: Schritt 2: Montage Des Lenkerschafts
Montage Schritt 2: Montage des Lenkerschafts - Hardware Kit A Verbinden Sie das Kabel (158), das aus dem Lenkerschaft (4) ragt mit dem Kabel (159), das aus dem Basisrahmen (1) ragt. An der Aufnahme des Basisrahmens (1) sind bereits zwei selbstsicherende Muttern (153) vormontiert. Die beiden unteren Bohrungen an der Halteplatte des Lenkerschaftes (4) haben Ausschnitte. -
Seite 10: Schritt 3: Montage Des Cockpithalters
Montage Schritt 3: Montage des Cockpithalters Lösen und entfernen Sie die an der oberen Aufnahme des Lenkerschaftes (4) vormontierten vier Inbusschrauben (169) und vier Federscheiben (111). Befestigen Sie dann den Cockpithalter (168) mit den zuvor gelösten Inbusschrauben (169) und Federscheiben (111). ACHTUNG: Achten Sie hierbei unbedingt darauf, dass Sie die Kabel, die aus dem Lenkerschaft ragen nicht beschädigen. - Seite 11 Montage - Hardware Kit A Schritt 5: Montage der Pedalrohre & der Trittflächen Lösen und entfernen Sie die bereits am vorderen Ende des rechten Pedalrohrs (18) vormontierte Schraube (145) und Mutter (154), sowie die vier Schrauben (125) - siehe Abbildung A. Setzen Sie dann das vordere Ende des rechten Pedalrohrs (18) an der unteren Aufnahme des linken Pendelrohrs (15B) ein.
-
Seite 12: Schritt 6: Montage Des Handgriffs
Montage Montage Schritt 6: Montage des Handgriffs Lösen und entfernen Sie die bereits an der hinteren Aufnahme des Handgriffs (9) vormontierten vier Schrauben (130) und vier Federscheiben (111) - siehe Abbildung A. Verbinden Sie dann die beiden Handpulskabel (163), die aus dem Handgriff (9) ragen mit den beiden Handpulskabeln (162), die aus dem Lenkerschaft (4) ragen. - Seite 13 Montage Montage Schritt 8: Montage der vorderen Gehäuseabdeckung - Hardware Kit B Ziehen Sie nun die Bolzenschrauben (143) und Muttern (153), mit denen Sie den Lenkerschaft (4) am Basisrahmen (1) bei Schritt 2 befestigt haben, fest an - siehe Abbildung A. Befestigen Sie dann die vordere Gehäuseabdeckung (40) mit zwei Linsenkopfschrauben (126) an der Vorderseite des Hauptgehäuses des Basisrahmens (19).
- Seite 14 Montage Montage Schritt 10: Montage des Cockpit - Hardware Kit B Befestigen Sie die obere und untere Handgriffabdeckung (48-oben/49-unten) mit drei Blechschrauben (121) und zwei Linsenkopfschrauben (125) an der Handgriffaufnahme des Lenkerschaftes (4). Schritt 11: Montage des U-Handgriffs Lösen und entfernen Sie die an den beiden Enden des U-Handgriffs (8) bereits vormontierten vier Inbusschrauben (133) und vier Muttern (152) - siehe Abbildung A.
- Seite 15 Montage Schritt 12: Montage der vorderen Handlaufabdeckungen - Hardware Kit B Befestigen Sie die vorderen rechten Handlaufabdeckungen (53-oben/54-unten) mit zwei Blechschrauben am vorderen Ende des rechten Handlaufs. Befestigen Sie dann die vorderen linken Handlaufabdeckungen (51-oben/52-unten) mit zwei Blechschrauben am vorderen Ende des linken Handlaufs. Schritt 13: Montage der Pendelhandgriffe Lösen und entfernen Sie die an den unteren Enden der Pendelhandgriffe (12-links/13-rechts) bereits vormontierten vier Schrauben (130) und vier Federscheiben (111) - siehe Abbildung A.
- Seite 16 Montage Schritt 14: Montage der vorderen Handlaufabdeckungen - Hardware Kit B Befestigen Sie die vorderen rechten Handlaufabdeckungen (53-oben/54-unten) mit zwei Blechschrauben am vorderen Ende des rechten Handlaufs. Befestigen Sie dann die vorderen linken Handlaufabdeckungen (51-oben/52-unten) mit zwei Blechschrauben am vorderen Ende des linken Handlaufs. Schritt 15: Montage des Flaschenhalters Lösen und entfernen Sie die beiden bereits am Lenkerschaft (4) vormontierten Schrauben (126) - siehe Abbildung A.
-
Seite 17: Einstellung Der Cockpitneigung
Einstellung der Cockpitneigung Um eine optimale Lesbarkeit des Displays zu ermöglichen, lässt sich die Neigung des Cockpits justieren. Halten Sie hierzu das Cockpit am oberen und unteren Ende fest und neigen Sie es dann je nach Bedarf vorsichtig zu sich hin oder von sich weg. Wenden Sie niemals zu viel Kraft an und beenden Sie die Neigungs- justierung des Cockpits sofort, wenn Sie einen Widerstand spüren. -
Seite 18: Transport, Standort & Lagerung
Transport, Standort & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich hinter das Gerät und greifen mit beiden Händen das hintere Standrohr. Heben Sie nun das Trainingsgerät soweit an, bis das Hauptgewicht des Trainingsgerätes auf den Transportrollen liegt. -
Seite 19: Cockpit
Cockpit Lautsprecher Lautsprecher Line in Kopfhörer Mute - Lautsprecher aus Bedienknopf Funktion Startet das Programm Unterbricht das Programm Stoppt das Programm Erhöhung des Widerstands / Eingabe von Daten Verringerung des Widerstands / Eingabe von Daten Zurück zur vorherigen Eingabe... - Seite 20 Cockpit Touch Screen Bedienung Drücken Sie H.R. Trend, um die Aufzeichnung der Herzfrequenz in den letzten 60 Sekunden abzurufen. Bitte verwenden Sie zur Herzfrequenz- messung einen optionalen Funkpulsgurt! Drücken Sie H.R. Trend erneut, um zurück in das Programm zu gelangen. Drücken Sie STATISTICS, um eine Zusammenfassung Ihrer Trainings- daten abzurufen.
- Seite 21 Cockpit Die Anzeige „PULSE“ zeigt die über einen optional erhältlichen Pulsgurt gemessene Herzfrequenz an. Alternativ kann die Handpulsmessung verwendet werden, wobei die Werte hierbei nicht so genau gemessen werden können, wie bei der Messung über Pulsgurt. Die Leistungsanzeige „WATT“ zeigt die erbrachte Leistung von 0 bis 999 Watt an.
- Seite 22 Cockpit Ein- und Ausschalten des Cockpits Der CCX 9.1 erzeugt seinen Strom über einen Generator, der ab 25 Umdrehungen pro Minute ausreichend Strom produziert, um das Cockpit einzuschalten. Treten Sie, bis das Cockpit sich von selbst einschaltet. Nach 60 Sekunden ohne Aktivität schaltet sich das Cockpit von selbst aus.
-
Seite 23: Anzeigen Während Der Programmausführung
Cockpit Anzeigen während der Programmausführung Zurück zum vorherigen Menu Stoppen eines Programms und Rücksetzen der Trainingsdaten Unterbrechen eines Programms für eine kurze Zeit, um das Programm später fortzusetzen Starten eines Programms oder der Quick Start Funktion Verringern des Widerstands während des Trainings Erhöhen des Widerstands während des Trainings Aufrufen der Trainingsstatistik... - Seite 24 Cockpit PROFILE Um ein Profil auszuwählen, drücken Sie auf das Feld PROFILE. Die Profile sind in BASIC und ADVANCED Profile aufgeteilt. ADVANCED Profile sind im Schwierigkeitsgrad höher, als BASIC Profile. Wählen Sie BASIC oder ADVANCED aus. Ungeübte Personen sollten Basic Profile verwenden, um sich an die neue Belastungssituation zu gewöhnen.
- Seite 25 Cockpit Wählen Sie ein Profil aus. Quick Start Zurück Drücken Sie NEXT, um Ihr Körpergewicht einzugeben Das RANDOM Profil ändert seine Struktur selbstständig und generiert damit unterschiedliche Profile.
- Seite 26 Cockpit Wählen Sie ein Profil aus. Quick Start Zurück Drücken Sie NEXT, um Ihr Körpergewicht einzugeben Das RANDOM Profil ändert seine Struktur selbstständig und generiert damit unterschiedliche Profile.
- Seite 27 Cockpit CONSTAND POWER PROFIL In den Advanced Profilen finden Sie das Constand Power Programm, welches Wattgesteuert regelt. Im Constant Power Programm werden Leistungen von 30 bis 350 Watt angezeigt. Drücken Sie NEXT, um Ihr Körpergeicht und die Trainingszeit vorzugeben oder Starten Sie das Programm über QUICK START.
- Seite 28 Cockpit Herzfrequenzprogramme (HEART RATE CONTROL) In den Herzfrequenzprogrammen bestimmen Sie die Ziel-Herzfrequenz und das Cockpit regelt die Widerstandsstufen entsprechend, um die Herzfrequenz zu erreichen und zu halten. Nach Auswahl des Herzfrequenzprogramms gelangen Sie in die Eingabemaske für das Körpergewicht. Stellen Sie Ihr Körpergewicht ein.
- Seite 29 Cockpit Wählen Sie die gewünschte Trainings- zeit aus und bestätigen Sie die Eingabe mit der NEXT Taste, um in die Alterseingabe zu gelangen Wählen Sie Ihr Alter aus und bestätigen Sie die Eingabe mit NEXT, um in die Auswahl des Geschlechts zu gelangen.
- Seite 30 Cockpit Wählen Sie Ihren idealen Herzfrequenzbereich aus. 60%, 65%, 70%, 75%, 80%, 85% der maximalen Herzfrequenz stehen zur Auswahl. Drücken Sie NEXT, um das Training zu beginnen. Tragen Sie zum Programmstart unbedingt einen geeigneten Funkpulsgurt, um eine genaue und Dauerhafte Messung der Herzfrequenz zu gewährleisten! Fragen Sie ggf.
- Seite 31 Cockpit Line in & Kopfhörereingang 3,5mm Line In Laustärke - 3,5mm Kopfhöreranschluss Laustärke + MUTE Über den LINE IN Eingang können Audiogeräte, wie Mp3 Player oder CD Spieler, angeschlossen werden. Verwenden Sie hierzu ein handelsübliches 3,5mm Klinkenstecker Kabel. Um ohne Lautsprecher Musik wiederzugeben, kann ein Kopfhörer an der HEAD PHONE Buchse angeschlossen werden.
-
Seite 32: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 33: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 34: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 35 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 36: Technische Details
Technische Details Cockpit Anzeige von: w Geschwindigkeit in km/h Zeit w Strecke w Geschwindigkeit in RPM w Kalorienverbrauch w Puls (bei Verwendung der Handsensoren) w Bremsstufe w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Watt* Technische Details Bremssystem: Induktions-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen:... -
Seite 37: Explosionszeichnung A
Explosionszeichnung A... -
Seite 38: Explosionszeichnung B
Explosionszeichnung B... -
Seite 39: Teileliste
Teileliste Nr. Bezeichnung Menge Nr. Bezeichnung Menge 36 Non-Slip Pad for Aluminum Stand Front Stabilizer z i l Fixed Rail Bracket 40 Front Decoration Upright Cover Left Sliding Rail 41 Accessory Tray Support Pad Right Sliding Rail 42 Accessory Tray U-Shaped Handlebar 43 Inner Rotator Cuff-Pivoting Arm U-Shaped Handlebar Stand... - Seite 40 Teileliste Nr. Bezeichnung Menge Nr. Bezeichnung Menge 68 Right Pivot Cuff- Outer 69 Bottom Rotator Cuff 71 Front Linkage Cover-Top 72 Front Linkage Cover-Bottom 73 Rear Linkage Cover-Top 108 Tension Bracket 74 Rear Linkage Cover-Bottom 75 Non-Slip Pad for Pedal 110 Lock Washer (M5) 76 Pedal Upper Case 111 Lock Washer (M8)
- Seite 41 Teileliste Nr. Bezeichnung Menge 138 Bolt (M10×p1.5×70mm) 139 Bolt (M8×p1.25×15mm) 140 Bolt (M8×p1.25×15mm) 141 Bolt (M8×p1.25×65mm) 142 Bolt (M8×p1.25×80mm) 143 Bolt (M10×p1.5×50mm) 144 Bolt (M10×p1.5×60mm) 145 Bolt (M10×p1.5×70mm) 146 Bolt (M10×p1.5×110mm) 147 Bolt (M6×p1.0×12mm) 149 Nut (M10×p1.5) 150 Nylon Nut (M6×p1.0) 151 Thin Nylon Nut (M8×p1.25) 152 Nylon Nut (M8×p1.25) 153 Thin Nylon Nut (M10×p1.5)
-
Seite 42: Faq - Häufig Gestellte Fragen
Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal? ® Ihr MAXXUS Trainingsgerät ist mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ®... -
Seite 43: Empfohlenes Zubehör
Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® POLAR Sende-Brustgurt T34 (uncodiert) Uncodierter Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. -
Seite 44: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 45: Garantiebedingungen
Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. -
Seite 46: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 47: Reparaturauftrag / Schadensmeldung
(Z.B. Wann, wo und in welcher Form tritt der Fehler auf? Häufigkeit, nach welchem Zeitraum, bei welcher Nutzung, etc..) Die Kopie des Kaufnachweises / Rechnung /Quittung ist beigefügt. Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. - Seite 48 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
