Montage
Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die
Gewährleistung bzw. Garantie abgedeckt.
Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein
und befolgen Sie die Anweisungen der einzelnen Montageschritte.
Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden.
Führen Sie die Montage Ihres Trainingsgerät an einem Ort aus, der eben, sauber und frei von, bei der Montage
behindernden Gegenständen ist.
Führen Sie die Montage unbedingt mit 2 Personen aus.
Erst nach vollständig beendeter Montage Ihres Trainingsgerätes kann mit dem Training begonnen werden.
Vorbereitung:
Um sich die Montage zu erleichtern benutzen Sie zwei der rechteckigen Styroporblöcke als
Unterlage um die Vibrationsplatte an der Seite Sie den Schaft befestigen dauerhaft anzuheben.
4

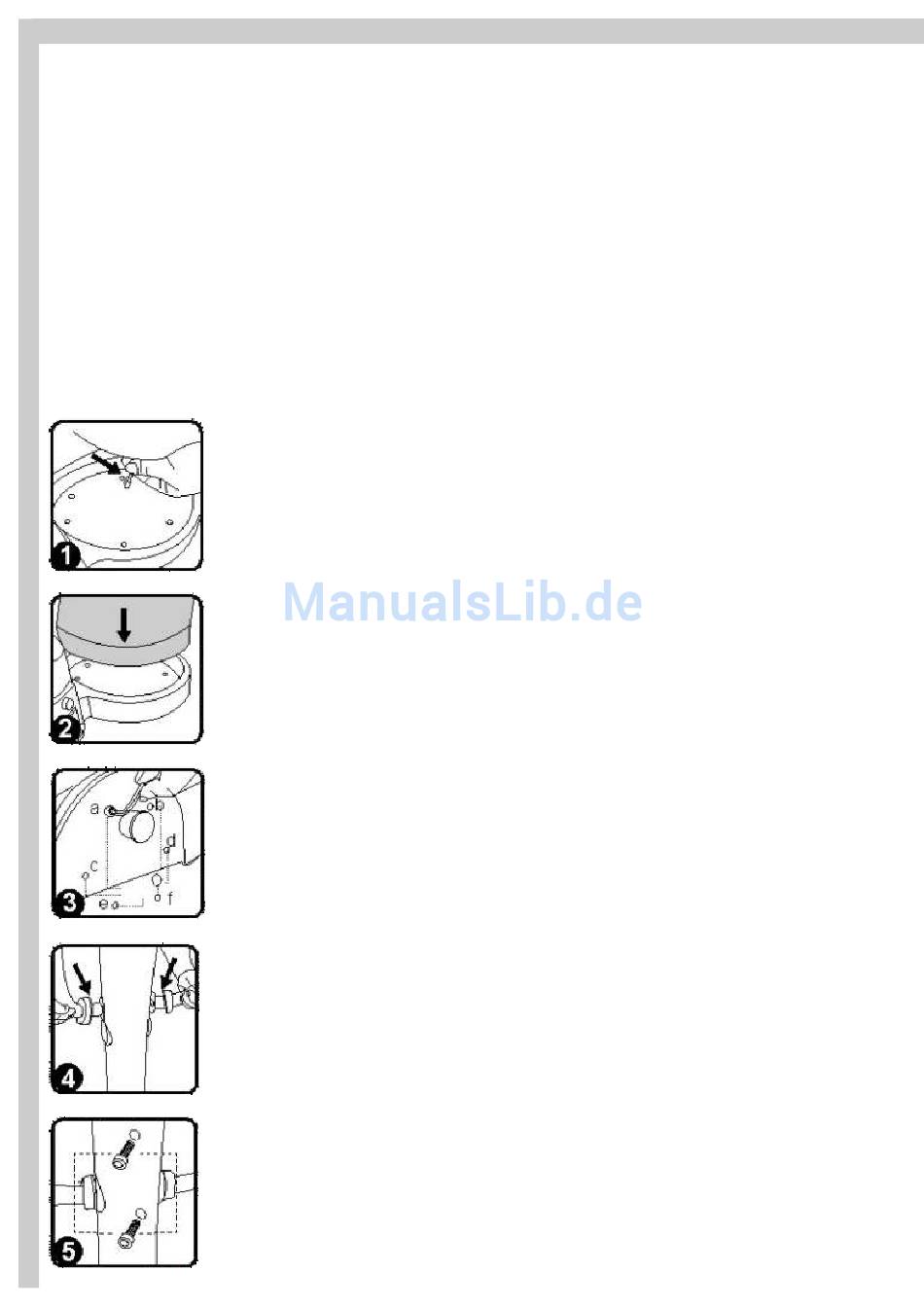

Schritt 1: Anschließen des Kabels
Verbinden Sie das Kabel, dass aus der Unterseite des Schaftes ragt mit dem
Kabel das aus der Schaftaufnahme der Vibrationsplatte ragt. Achten Sie
hierbei unbedingt darauf, dass sich dass Kabel in der Kabelführung auf der
Unterseite des Schaftes befindet. Schieben Sie das überschüssige Kabel
vorsichtig zurück in den Schaft. Achten Sie hierbei unbedingt darauf, dass
sich dass Kabel in der Kabelführung auf der Unterseite des Schaftes befindet.
Schritt 2: Einsetzen des Schaftes
Setzen Sie nun den Schaft in die Schaftaufnahme der Vibrationsplatte ein.
Achten Sie hierbei unbedingt darauf, dass Sie das Kabel nicht quetschen
oder beschädigen und sich das Kabel in der Kabelführung auf der Unterseite
des Schaftes befindet.
Schritt 3: Verschrauben des Schaftes
Verschrauben Sie nun den Schaft mit der Vibrationsplatte.
Verwenden Sie hierzu die sechs Inbusschrauben M8x20,
sowie die sechs Federscheiben M8.
Schritt 4: Einsetzen des Handgriffs
Setzen Sie nun den Handgriff in die seitlichen Aufnahmen des Schaftes ein.
Schritt 5: Befestigen des Handgriffs
Verschrauben Sie nun den Handgriff mit dem Schaft.
Verwenden Sie hierzu die vier Inbusschrauben M6x20, sowie die
vier Federscheiben M6.
