Inhaltszusammenfassung für Maxxus BX6.0

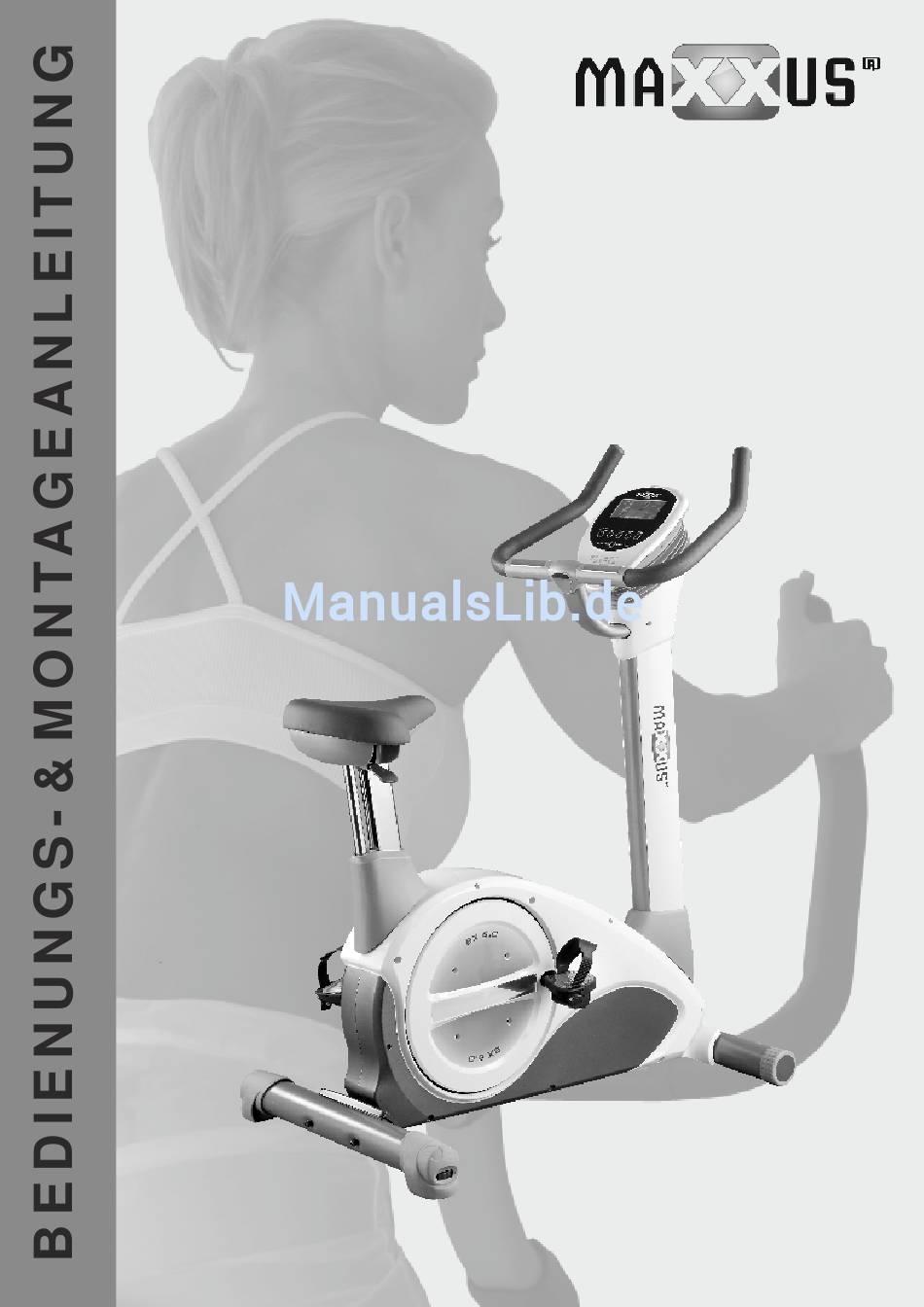

- Seite 1 BX 6.0 Bike...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu ® schützen, empfiehlt es sich eine MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Lenker Cockpit Pulssensor Sattel Lenkerschaft Hebel für Sattelverstellung Netzanschluss Pedal Standfuß mit Transportrollen Standfuß mit Höhenverstellung... -
Seite 5: Lieferübersicht
Lieferübersicht Unteres Cockpit- Cockpit Cockpitgehäuse abdeckung Lenkerschaft Lenkerschafts- Lenker Basisrahmen abdeckung Vorderes Hinteres Pedale Standrohr Standrohr Befestigungsmaterial & Werkzeug Teil 65 - Federscheibe M8 9 Stück Teil 66 - Unterlegscheibe Ø8xØ16 9 Stück Teil 72 - Flachkopfschraube M5x25 4 Stück Teil 73 - Linsenkopfschraube M5x15 4 Stück Teil 81 - Inbusschraube M6x15... -
Seite 6: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor der Montage die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile anhand der Teile- und Befestigungsmaterialliste auf den vorherigen Seiten dieser Anleitung. - Seite 7 Montage Schritt 2: Montage des vorderen Standrohres Befestigen Sie das vordere Standrohr mit Transportrollen (2) mit je zwei Inbusschrauben (84), zwei Federscheiben (65) und zwei Unterlegscheiben (66) an der vorderen Aufnahme des Basisrahmens (1). Bitte beachten Sie dass die rechte Seite des vorderen Standrohrs (2) mit einem Aufkleber „R“ versehen ist.
- Seite 8 Montage Schritt 3: Montage des Lenkerschaftes Schieben Sie die Lenkerschaftsabdeckung (26) von unten auf den Lenkerschaft (5). Achten Sie hierbei unbedingt auf die korrekte Ausrichtung der Abdeckung (2). Setzen Sie nun den Lenkerschaft (5) in die Aufnahme des Basisrahmens (1) ein. Befestigen Sie diesen von vorne mit zwei Inbusschrauben (82), zwei Federscheiben (65) und zwei Unterlegscheiben (66).
- Seite 9 Montage Schritt 4: Montage des Lenkers Lösen und entfernen Sie zuerst die seitlich am Lenker (6) bereits vormontierten vier Inbusschrauben (79), vier Federscheiben (65) und vier Unterlegscheiben (66). Setzen Sie nun den Lenker (6) in der oberen Aufnahme des Lenkerschaftes (5) ein und befestigen Sie ihn seitlich mit den zuvor gelösten vier Inbusschrauben (79), vier Federscheiben (65) und vier Unterlegscheiben (66).
- Seite 10 Montage Schritt 5: Montage des Cockpits Schritt 5.1: Befestigen Sie das untere Cockpitgehäuse (33), wie im Bild gezeigt mit vier Flachkopfschrauben (72) an der Unterseite des Cockpits (32). 4 Stück - Teil 72 - Flachkopfschraube M5x25 Schritt 5.2: Befestigen Sie das Cockpit (32) am Cockpithalter des Lenkerschaftes (5) mit vier Inbusschrauben (81).
- Seite 11 Montage Schritt 6: Montage der Cockpitabdeckung Setzen Sie zuerst die rechte Cockpitabdeckung (35) unterhalb des Cockpits so ein, dass diese die unterste „Falte“ des unteren Cockpitgehäuses (33) mit umschließt. Befestigen Sie dann die rechte Cockpitabdeckung (35) mit zwei Linsenkopfschrauben (73) am Lenkerschaft (5.) Verfahren Sie dann ebenso mit der linken Cockpitabdeckung (34).
- Seite 12 Montage Schritt 7: Montage der Pedale Setzen Sie das Gewinde der rechten Pedal (11) in die Aufnahme des rechten Pedalarms ein und schrauben Sie diese im Uhrzeigersinn fest. Setzen Sie dann das Gewinde der linken Pedal (10) in die Aufnahme des linken Pedalarms ein und schrauben Sie diese gegen den Uhrzeigersinn fest.
-
Seite 13: Satteleinstellung
Satteleinstellung Vertikale Satteleinstellung Sie können die Sattelposition vertikal, also in der Höhe verstellen. Hier durch können Sie, den für Sie optimalen Abstand zu den Pedalen einstellen. Heben Sie hierzu den Handhebel, der sich auf der rechten Seite des Sattels befindet an. Stellen Sie dann die gewünschte Sattelhöhe ein und lassen den Handhebel los. -
Seite 14: Transport, Standort & Lagerung
Transport, Standort & Lagerung Transport Um Ihr Trainingsgerät einfach und sicher transportieren zu können, ist das vordere Standrohr mit Transportrollen ausgestattet. Um das Trainingsgerät zu transportieren, stellen Sie sich vor den Lenkerschaft und greifen mit beiden Händen den Lenker. Ziehen Sie nun das Trainingsgerät, mit leichtem Druck nach unten, zu sich. Drücken Sie den Lenker soweit nach unten, dass das hintere Standrohr keinen Bodenkontakt mehr hat und das Hauptgewicht des Trainings-gerätes auf den Transportrollen liegt. -
Seite 15: Netzkabel
Netzkabel Netzkabel Stecken Sie das Anschlusskabel des im Lieferumfang enthaltenen Netzkabels in die, sich an der Vorderseite des Hauptgehäuses befindliche Anschlussbuchse ein. Verbinden Sie dann das Netzkabel mit einer Steckdose. ACHTUNG Das Gerät darf nur an eine, vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Trainingsgerätes keine Mehrfachsteckdosen. -
Seite 16: Cockpit
Cockpit Anzeigefenster für Trainingsdaten Profilmatrix Erholungspuls- messung Kontrolltasten START/STOP/RESET - Taste Das Display des Cockpits ist in sieben Anzeigefenster und in eine Profilmatrix unterteilt. Die Anzeigefelder informieren über aktuelle Trainingswerte und zeigen Eingabewerte und Ergebnisse an. Die Profilmatrix zeigt den grafischen Verlauf des aktuellen Trainings an. Trainingszeit (TIME) Fenster 1 w Count Up-Mode:... - Seite 17 Cockpit Kalorienverbrauch (CALORIES)* w Count Up-Mode: Wenn der Kalorienverbrauch nicht vorgegeben wurde, beginnt der Wert bei Trainingsstart von 0 bis maximal 9.999 Kalorien mit zu zählen. w Count Down-Mode: Fenster 3 Wenn der Kalorienverbrauch vorgegeben wurde, läuft der Wert bei Trainingsstart rückwärts bis 0.00 Kalorien.
- Seite 18 Cockpit Puls- bzw. Herzfrequenzanzeige (HEART RATE) w bei Verwendung der Handpulssensoren: Zeigt die aktuelle Pulsfrequenz an Fenster 6 w bei Verwendung eines Sende-Brustgurtes*: Zeigt die aktuelle Herzfrequenz an *der Sende-Brustgurt ist nicht im Lieferumfang enthalten Körpertyp (BODY TYPE) Nach erfolgter Körperfettanalyse wird hier das Ergebnis des Körpertyps angezeigt.
-
Seite 19: Erholungspulsmessung
Cockpit MODE Durch Drücken der MODE-Taste während des Trainings kann zwischen den werteanzeigen der Fenster 2, 3 und 4 gewechselt werden. Anzeige-Modus 1: Anzeige-Modus 2: Fenster 2: ODO Fenster 2: DISTANCE Fenster 3: WATT Fenster 3: CALORIES Fenster 4: RPM Fenster 4: SPEED ENTER Durch Drücken der ENTER-Taste werden die Ein- bzw. -
Seite 20: Quick Start
Cockpit Quick-Start Wenn Sie nach dem Einschalten direkt die START-Taste drücken, beginnt die Trainingszeit zu laufen. Durch Drücken der UP/DOWNTasten können Sie die Widerstandsstufen individuell verstellen. Da bei dieser Art des Trainings keine Trainingswerte vorgegeben werden, muss das Training vom Benutzer individuell beendet werden. -
Seite 21: Vorgegebene Trainingsprofile (P2~P6)
Cockpit Vorgegebene Trainingsprofile (P2~P6) Hierbei handelt es sich um werkseitig vorprogrammierte Trainingslandschaften deren Verlauf vom Benutzer nicht verändert werden kann. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P2~P6 aus. Der grafische Verlauf des jeweiligen Trainingsprofils wird im Fenster der Profil-Matrix angezeigt: P2 - ROLLING P4 - FAT BURN P6 - FITNESS TEST*... -
Seite 22: Zufallsgenerator Für Trainingsprofil (P7)
Cockpit Zufallsgenerator für Trainingsprofil (P7) Hierbei handelt es sich um einen Zufallsgenerator, der immer wieder neue Trainingsprofile erstellt. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P7 aus. Der grafische Verlauf des Trainingsprofils wird im Fenster der Profil-Matrix angezeigt: P7 - ROLLING Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. -
Seite 23: Herzfrequenzgesteuerte Trainingsprogramme (P9~P12)
Cockpit Herzfrequenzgesteuerte Trainingsprogramme (P9~P12) Bitte beachten Sie das für diese Programme die Verwendung eines uncodierten Sende-Brustgurt zur drahtlosen Messung der Herzfrequenz benötigt wird. Dieser ist nicht im Lieferumfang enthalten. Wir empfehlen die Verwendung ® des uncodierten POLAR Sende-Brustgurtes T34. Lesen Sie vor der Nutzung dieser Programme unbedingt auch das Kapitel „Herzfrequenzmessung“ in dieser Anleitung. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P9~P12 aus. -
Seite 24: Freie Speicherplätze (P13~P16)
Cockpit Freie Speicherplätze (P13~P16) Dem Benutzer stehen vier freie Speicherplätze zur Verfügung um eigene Trainingsprofile zu erstellen und dauerhaft zu speichern. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P13~P16 aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Vorgabe der Trainingszeit (TIME), der Trainingsstrecke (DISTANCE) oder des Trainingsstrecke (DISTANCE) Hier haben Sie die Möglichkeit Ihr Trainingsziel vorzugeben. - Seite 25 Cockpit Körperfettanalyse (P8) Dieses Trainingsgerät verfügt über eine Körperfett-Analyse. Hierbei handelt es sich um eine Oberkörperfett-Analyse. Schritt 1: Programmauswahl Wählen Sie durch Drücken der UP/DOWN-Tasten das gewünschte Programm P8 aus. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 3: Eingabe des Geschlechts (GENDER) Wählen Sie durch Drücken der UP/DOWN-Tasten Ihr Geschlecht aus.
- Seite 26 Cockpit Body Type Dieser Wert wird in Abhängigkeit zum Körperfettanteil gemessen und gibt den dazugehörigen Figur-Typ an. Body Type Untergewicht 2 - 3 Schlank Idealgewicht 5 - 6 Leichtes Übergewicht Übergewicht 8 - 9 starkes Übergewicht Erholungspulsmessung Sie haben die Möglichkeit nach Beendigung Ihres Trainings Ihren Erholungspuls zu messen. Hierbei vergleicht das Cockpit den Pulswert am Anfang der Messung mit dem Wert nach Beendigung des 60 Sekunden dauerenden Messvorgangs.
-
Seite 27: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 28: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 29: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 30 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 31: Technische Details
Technische Details Cockpitanzeige von: Zeit Geschwindigkeit Strecke Radumdrehung pro Minute Kalorienverbrauch Puls (bei Verwendung der Handsensoren) Watt Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Bremsstufe Technische Details Bremssystem: Motorisch gesteuertes Permanent-Magnet-Bremssystem Widerstandsstufen: 1 bis 16 Levels, elektronisch verstellbar Antriebsart: zweistufiger Längsrippenriemen Aufstellmaße: ca. -
Seite 32: Faq - Häufig Gestellte Fragen
All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche ® extrem reduziert werden. Somit gehört Ihr MAXXUS Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. Dennoch ist es durchaus möglich und normal, dass leichte mechanische Geräusche während des Trainings wahr- nehmbar sind. -
Seite 33: Explosionszeichnung
Explosionszeichnung... -
Seite 34: Teileliste
Teileliste Nr. Bezeichnung Menge Nr. Bezeichnung Menge Main Frame Console Bottom Cover Front Stabilizer Left Console Sleeve Rear Stabilizer Right Console Sleeve Seat Post Flywheel Upright Post Cable Front Handlebar Fixed Bracket for Motor Left Chain Cover Left Crank Right Chain Cover Right Crank Crank Cover (L&R) Axle for Crank... - Seite 35 Teileliste Nr. Bezeichnung Menge Nr. Bezeichnung Menge Lock Washer (M8) Bolt, Socket Head (M8xp1.25x45mm) Washer (8x16x2.0t) Bolt, Socket Head Washer (10x23x2.0t) (M8xp1.25x90mm) Bolt, Hex Head Washer (21x30x1.0t) (M8xp1.25x16mm) Self-Tapping Screw, Round Head Bolt, Hex Head (M3x25mm) (M10xp1.5x50mm) Self-Tapping Screw, Flat Head Nut (M6) (M4x16mm) Self-Tapping Screw, Flat Head...
-
Seite 36: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 37: Garantiebedingungen
Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die in dieser Anleitung bereits enthalten ist, oder auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. -
Seite 38: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 39: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 40 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
