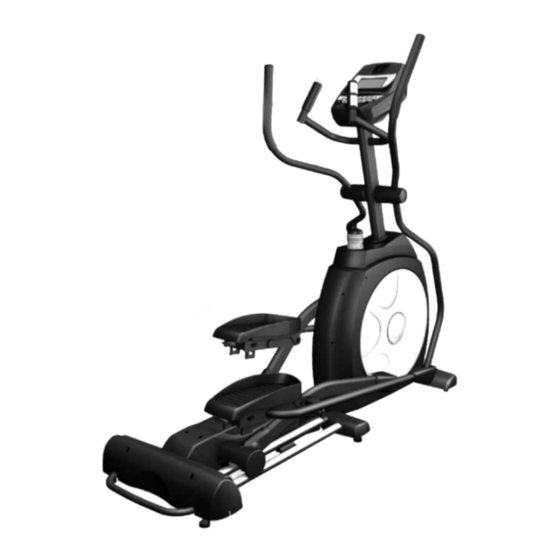

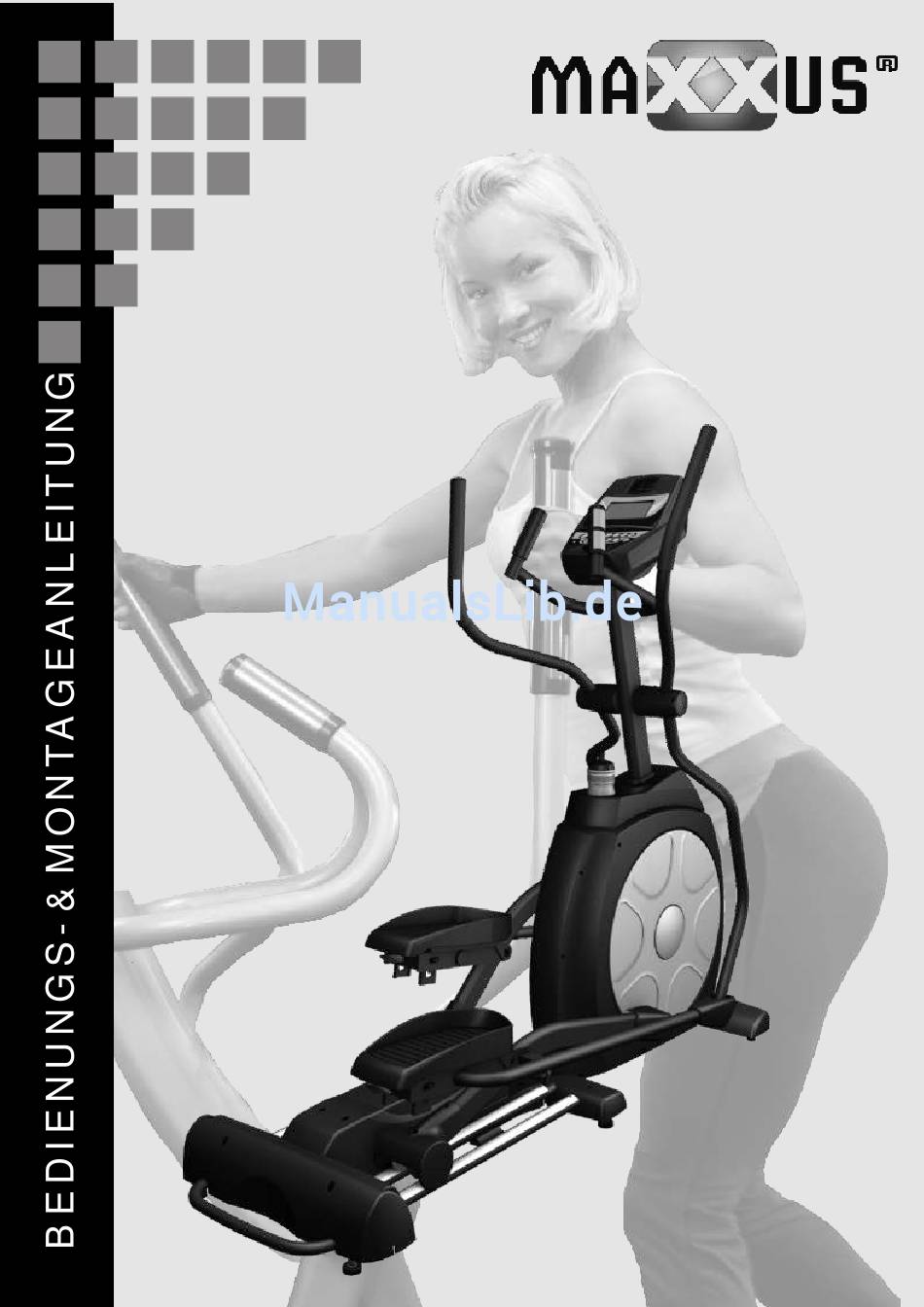

- Seite 1 BCX 1 Crosstrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Cockpit Pendel-Handgriff Handpulssensoren Fester Handgriff Lenkerschaft Trinkflascheh alter Pedalrohr Trittfläche Gleitrahmen Gleitrolle Handgriff... -
Seite 5: Befestigungsmaterial
Befestigungsmaterial Schritt 1.1: Teil 162 Teil 152 Teil 163 Teil 147 Teil 139 Federscheibe Unterlegscheibe Zahnscheibe Unterlegscheibe Sicherungsmutter 4 Stück 4 Stück 2 Stück 2 Stück 4 Stück Teil 109 Teil 112 Sechskantschraube Sechskantschraube 4 Stück 2 Stück Schritt 1.2: Teil 161 Federscheibe Teil 111... -
Seite 6: Im Lieferumfang Enthaltenes Werkzeug
Befestigungsmaterial Schritt 4: Teil 131 Teil 119 Teil 123 Blechschraube Linsenkopfschraube Linsenkopfschraube 2 Stück 20 Stück 4 Stück Im Lieferumfang enthaltene Werkzeuge Kreuzschlitzschraubendreher, groß Schraubenschlüssel, 12er Schraubenschlüssel, 13/14er Kreuzschlitzschraubendreher, klein Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. - Seite 7 Montage Schritt 1.2: Montage des Lenkerschaftes Schieben Sie die Lenkerschaftsabdeckung (81) von unten auf den Lenkerschaft (12). ACHTUNG: Achten Sie hierbei auf die korrekte Ausrichtung der Lenkerschaftsabdeckung (81). Führen Sie dann das Kontrollkabel (47), das aus der Lenkerschaftsaufnahme des Hauptrahmens (1) ragt durch den Lenkerschaft (12) nach oben.
- Seite 8 Montage Schritt 2.1: Montage der Pendelrohre und Pendelhandgriffe Schieben Sie je eine Wellscheibe (159) rechts und links auf die Querachse des Lenkerschaftes (12). Tipp: Um die Laufruhe der Pendelrohre während des Trainingsbetriebs zu optimieren, fetten Sie die Querachsen des Lenkerschaftes (12) mit einem Universal-Schmierfett ein, bevor Sie die Pendelrohre aufschieben.
-
Seite 9: Schritt 4.1: Montage Der Abdeckungen
Montage Schritt 3: Verbindung (Knickgelenk) von Pendelrohr und Verbindungsrohr Lösen Sie den Draht am vorderen Ende des rechten Verbindungsrohres (9), der die Distanzhülse (24) fixiert. Verbinden Sie nun das vordere Ende des rechten Verbindungsrohres (9) mit der Aufnahme am unteren Ende des rechten Pendelrohrs (11). - Seite 10 Montage 4.2: Montage der vorderen Standrohrabdeckung und der unteren Cockpitverkleidung Montieren Sie die Standrohrabdeckung (88) mit zwei Schrauben (119) am vorderen Standrohr des Hauptrahmens. 4.3: Montage der Gleitrollenabdeckungen Montieren Sie die Abdeckungen der Gleitrollen (89) oberhalb der Gleitrollen mit je zwei Schrauben (119). 4.4: Montage der Steigungsrahmenabdeckungen &...
-
Seite 11: Neigungsverstellung Der Trittflächen
Neigungsverstellung der Trittflächen Unterhalb der Trittflächen befinden sich Zughebel. Mit diesen Zughebeln können Sie die Neigung der Trittflächen in drei Positionen verstellen. Ziehen Sie den Zughebel zu sich und halten ihn gezogen. Stellen Sie nun die gewünschte Neigung der Trittfläche ein. Lassen Sie dann den Zughebel wieder los um die Neigungseinstellung der Trittfläche zu arretieren. -
Seite 12: Pflege, Reinigung & Wartung
Silikon ein, so dass eine dünne Schicht entsteht. Bei häufigem Gebrauch sollten Sie die Gleitrohre 1x pro Monat einschmieren. Schmieren Sie ebenfalls die Gleitrohre sofort ein, wenn während des Trainings Quietschgeräusche entstehen. Silikon erhalten Sie in unserem Onlineshop unter www.maxxus.de, oder in unserem Showroom in Groß-Gerau. -
Seite 13: Cockpit
Cockpit Ventilator Display Programmtasten Ein-/Ausschalter für Ventilator Ablagefach Kontrolltasten Anzeige der Trainingsdaten SPEED TIME Anzeige der Geschwindigkeit Anzeige der Trainingszeit DISTANCE CALORIES* Anzeige der Trainingsstrecke Anzeige des Kalorienverbrauchs in Kcal LEVEL Anzeige des aktuellen Trainingslevels (16 Levels) PULSE Bei Verwendung der Handpulssensoren: Anzeige des aktuellen Pulswertes. Bei Verwendung Sende-Brusgurtes (nicht im Lieferumfang enthalten): Anzeige der aktuellen Herzfrequenz. - Seite 14 Cockpit Puls-/Herzfrequenzmessung Handpulssensoren Bei Verwendung der Handpulssensoren zeigt Ihnen das Cockpit Ihre aktuelle Pulsfrequenz an. Herzfrequenz-Receiver Das Cockpit Ihres Trainingsgerät ist bereits werkseitig mit einem Receiver (Empfänger) für die telemetrische Herzfrequenzmessung ausgestattet. In Verbindung mit einem Sende-Brustgurt (nicht im Lieferumfang enthalten) zeigt das Cockpit Ihre Herzfrequenz an.
- Seite 15 Cockpit Vorgegebene Trainingsprofile P1 ~ P5 Schritt 1: Auswahl des Programms Wählen Sie mit den Programmtasten UP oder DOWN das gewünschten Trainingsprofil P1 ~ P5 aus. Der jeweilige grafische Verlauf des Profils wird im Display dargestellt. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Eingabe des Körpergewichts Geben Sie mit den UP- und DOWN-Tasten Ihr Gewicht ein.
- Seite 16 Cockpit Eigene Trainingsprofile (User 1 & User 2) Schritt 1: Auswahl des Programms Drücken Sie die entsprechende Taste des gewünschten Programms „User1“ oder „User2“. Bestätigen Sie Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Eingabe des Körpergewichts Geben Sie mit den UP- und DOWN-Tasten Ihr Gewicht ein. Bestätigen Sie Ihre Eingabe durch Drücken der ENTER-Taste.
-
Seite 17: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 18: Pulsmessung Über Handsensoren
Defekt des Gerätes vor. In diesem Fall empfehlen wir, um eine dauerhaft korrekte Pulsanzeige zu erreichen, die Verwendung eines Brustgurtes. Dieser ist als Zubehör erhältlich Herzfrequenzmessung über Brustgurt Eine Großzahl der MAXXUS™ Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 19: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 20 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 21: Technische Details
Technische Details Cockpit Anzeige von: Zeit Geschwindigkeit Strecke Kalorienverbrauch Level Puls (bei Verwendung der Handsensoren) Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) Technische Details Bremssystem: Motorisches Permanent-Magnet-Bremssystem Bremskraftverstellung: computergesteuert Bremsstufen: 1 - 16 Gewicht Schwungscheibe: ca. 10 kg Ø - Schwungscheibe: ca. -
Seite 22: Explosionszeichnung
Explosionszeichnung... -
Seite 23: Teileliste
Teileliste Bezeichnung Anzahl Main Frame Rail Base Assembly Idler Wheel Assembly Cross Bar Bushing Housing, Pedal Arm Pedal Arm (L) Pedal Arm (R) Connecting Arm (L) Connecting Arm (R) Swing Arm (L) Swing Arm (R) Console Mast Adjustable Pedal (L) Adjustable Pedal (R) Locking Tube Assembly Crank Axle... - Seite 24 Teileliste Bezeichnung Anzahl 400m/m Sensor W/Cable Power Adaptor Sensor Rac Ø × Ø × Ø × Bushing Ø330_Drive Pulley Transportation Wheel Ø78_Slide Wheel , Urethane Ø35 × 10m/m_Rubber Foot WFM-2528-21_Bushing Ø × Ø × Ø × Oval End Cap Ø32(1.8T)_Button Head Plug 32 ×...
- Seite 25 Teileliste Bezeichnung Anzahl 3/8" × 3/4"_Hex Head Bolt 3/8" × 1-1/2"_Hex Head Bolt 3/8" × 2-1/2''_Hex Head Bolt M10 × 130m/m_Hex Head Bolt " 8 × _ " × 3/8" × 2"_Flat Head Socket Bolt 5/16" × 2"_Butt on Head Socket Bolt ×...
-
Seite 26: Faq - Häufig Gestellte Fragen
Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche extrem reduziert werden. Somit gehört Ihr MAXXUS™ Trainingsgerät zu den leisesten Produkten, die auf dem Fitnessmarkt erhältlich sind. -
Seite 27: Zubehör
Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. MAXXUS™ Sende-Brustgurt Brustgurt zur Ermittlung der Herzfrequenz mit optimierter Sendereichweite. Unerlässliches Zubehör zur Nutzung der pulsgesteuerten Programme und zur kontinuierliche Ermittlung der aktuellen Herzfrequenz. -
Seite 28: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS™ Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS™ Group GmbH & Co. KG erworben wurden. -
Seite 29: Garantiebedingungen
Garantiebedingungen* MAXXUS™ gewährt für den Crosstrainer BCX 1 eine 5-Jahresgarantie zu den nachstehenden Bedingungen. Sonstige Ansprüche und Rechte, die Ihnen nach dem Gesetz oder aufgrund eines Vertrages zustehen, werden durch diese Garantie nicht eingeschränkt. Insbesondere bleiben die Haftung nach dem Produkthaftungsgesetz und gesetzliche Gewährleistungsrechte unberührt. -
Seite 30: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der Maxxus™ Group GmbH & Co KG. an. Hiermit beauftrage ich die Firma Maxxus Fitness System GmbH & Co KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 32 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 D-64521 Groß-Gerau Germany Email: info@maxxus.de www.maxxus.de...
