Adressieren der C7-Digitalperipherie
Übersicht
Im folgenden Abschnitt ist die Adressierung der integrierten Digitalperiphe-
rie beschrieben. Sie benötigen die Informationen, um im Anwenderprogramm
die Kanäle der Digitalein-/ und ausgänge adressieren zu können.
Adreßraum
Die Adressen der Digitalperipherie liegen für Ein- und Ausgänge bei 124.0
bis 125.7.

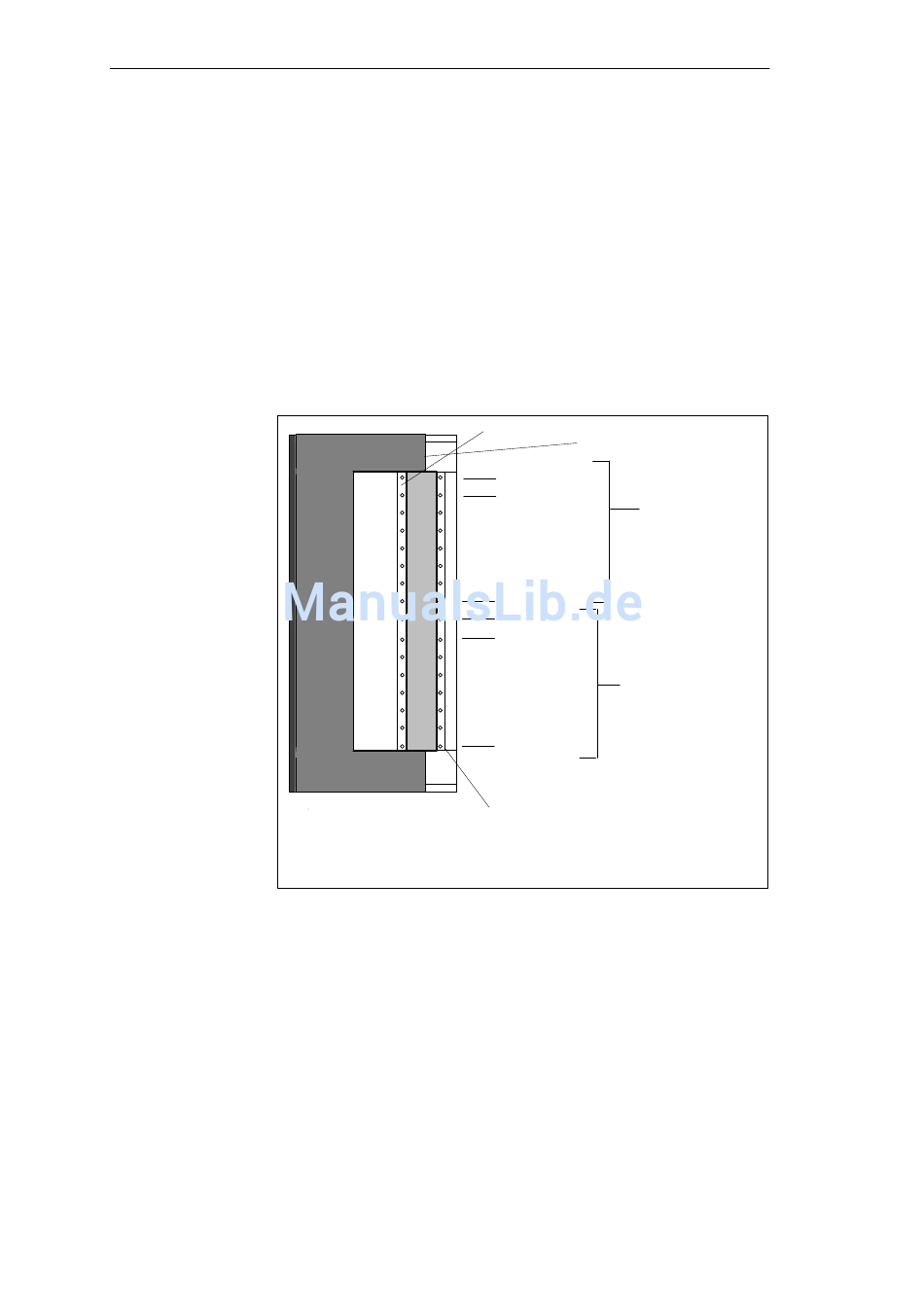

Bild 4-3 zeigt, nach welchem Schema sich die Adressen der einzelnen
Kanäle der Digitalperipherie ergeben.
Bild 4-3
Komplettgeräte C7-621, C7-621 ASi
C79000-G7000-C622-01
C7-Peripherie/adressieren, parametrieren und Funktionsweise
Digitaleingänge
Adresse 124.0
0.0
Adresse 124.1
0.1
0.2
0.3
0.4
0.5
0.6
Adresse 124.7
0.7
Adresse 125.0
1.0
Adresse 125.1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
Adresse 125.7
Digitalausgänge
Adressen der Digitalein-/ausgänge
Ansicht Unterseite des C7
Byteadresse:
Digitalein-/aus-
gänge
Anfangsadresse
Byte 0
Byteadresse:
Digitalein-/ausgänge
Anfangsadresse
Byte 1
4-5
