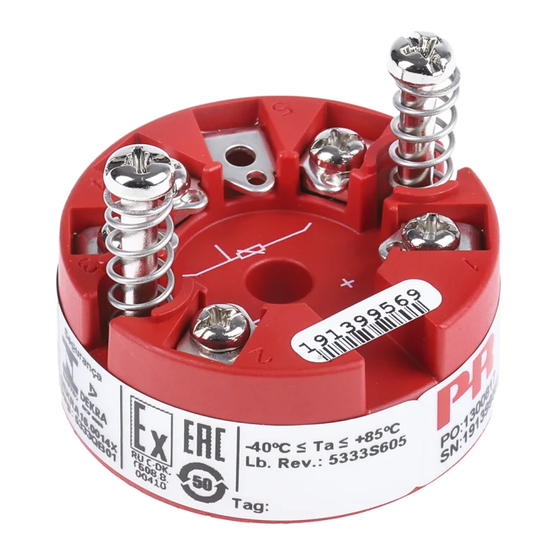

PR electronics 5333 Produkthandbuch
Vorschau ausblenden
Andere Handbücher für 5333:
- Bedienungsanleitung (27 Seiten) ,
- Handbuch (27 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für PR electronics 5333
Inhaltszusammenfassung für PR electronics 5333

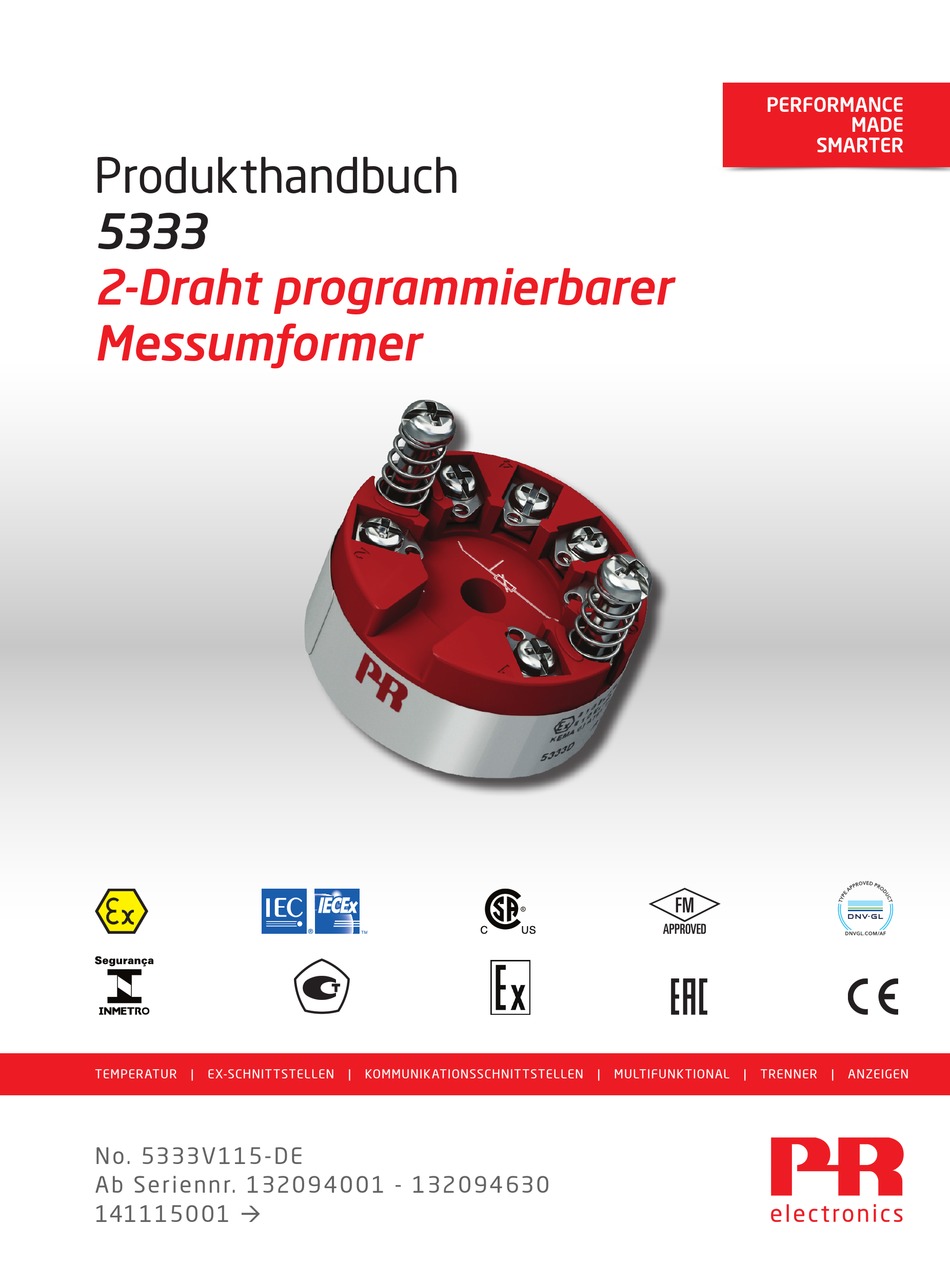

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5333 2-Draht programmierbarer Messumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5333V115- DE A b S eriennr. 1320 9 4 0 01 - 1320 9 4 630 1411150 01 ...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
2-Draht programmierbarer Messumformer 5333 Inhaltsverzeichnis Verwendung ................... . -
Seite 4: Verwendung
Der WTH- und Widerstandseingang haben 2-Draht-Installation im Kontrollraum Leitungskompensation bei 3-Leiter-Anschluss. Widerstand in 4...20 mA Montage / Installation • Für DIN Form B Sensorkopf Montage. Im sicheren Bereich kann der 5333 auf einer DIN-Schiene mittels der PR- Armatur Typ 8421 montiert werden. 5333V115-DE... -
Seite 5: Bestellangaben
Bestellangaben Version 5333 Zone 2 / Div. 2 Zone 0, 1, 2, 20, 21, 22, M1 / DIV. 1, DIV. 2 Zubehör 5909 = Loop Link-USB-Schnittstelle und PReset-Software Technische Daten Umgebungsbedingungen: Umgebungstemperaturspanne ......-40°C bis +85°C Kalibrierungstemperatur . - Seite 6 Elektrische Daten, Eingang: WTH- und Linearer Widerstandseingang: WTH- Min. Max. Min. Wert Wert Spanne Norm Pt100...Pt1000 -200°C +850°C 25°C IEC 60751 Ni100...Ni1000 -60°C +250°C 25°C DIN 43760 Lin. Widerstand 0 Ω 5000 Ω 30 Ω ----- Max. Nullpunktverschiebung (Offset)......50% des gewählten Maximalwertes Leitungswiderstand pro Leiter (max.) .
-
Seite 7: Anschlüsse
Widerst., 3-Leiter Ausgang: 2-Draht-Installation Blockdiagramm Versorgung + 8...35 VDC 4 m A Eingang + C PU Komm. Lin.R A / D M UX Komp. + Eingang - D / A 0...16 E E PRO M Versorgung - 4...20 mA 5333 5333V115-DE... -
Seite 8: Programmierung
Programmierung • Loop Link ist eine batteriegespeiste Schnittstelle zur Programmierung des 5333. • Bezüglich Programmierung verweisen wir auf die nachfolgende Zeichnung und die “Hilfe”-Funktion im PReset-Programm. • Loop Link darf nicht zur kommunikation mit Modulen, die in Ex-gefährdeten Bereichen installiert sind, benutz werden. -
Seite 9: Atex Installation Drawing - 5333A
5333QA02 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5333A ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. -
Seite 10: Atex Installation Drawing - 5333D
5333QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM ATEX Installationszeichnung Für die sichere Installation von 5333D ist Folgendes zu beachten: Das Gerät darf nur von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist. Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden. -
Seite 11: Installationsvorschriften
5333QA01 LERBAKKEN 10, 8410 RØNDE DENMARK. WWW.PRELECTRONICS.COM Installationsvorschriften Für Anwendung in einer potentiellen explosiven Atmosphäre - basierend auf entflammbaren Gas - muss der Messumformer in einem Gehäuse, welcher einen Schutzgrad von mindestens IP20 gemäß EN 60529 besitzt, eingebaut werden. Für Applikationen in explosiver Atmosphäre, wo Kategorie 1 G, 1 M oder 2 M Geräte vorgeschrieben sind, und wenn das Gehäuse aus Aluminium ist, ist das Gehäuse so zu montieren, dass Zündquellen (Stöße und Reibungsfunken) vermieden werden. -
Seite 22: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 13/45 IECEx und INMETRO-Zulassungen hinzugefügt. 15/14 PESO/CCOE-Zulassung hinzugefügt. GOST-Zulassung durch EAC-Zulassung ersetzt. 17/07 FM-Installationszeichnung aktualisiert. INMETRO-Installationszeichnung aktualisiert. 18/48 FM-Installationszeichnung aktualisiert. 19/35 CSA-Zulassung für 5333A erhalten. Installationszeichnung aktualisiert. - Seite 23 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
