Einstellen der Oszilloskopbandbreite
Mit diesem Ablauf können Sie die Bandbreite des Oszilloskops einstellen. Die Bandbreite ist die höchste Frequenz, die
ein Oszilloskop exakt darstellen und messen kann. Das Oszilloskop dämpft (verringert) den Signalpegel von Frequenzen
allmählich, die höher als die Bandbreite des Oszilloskops sind. Das bedeutet, dass, obwohl Sie Signale anzeigen können,
die die Obergrenze der Bandbreite überschreiten, die Exaktheit der Amplitudenwerte und anderen Eigenschaften der
Signale nicht garantiert sind.

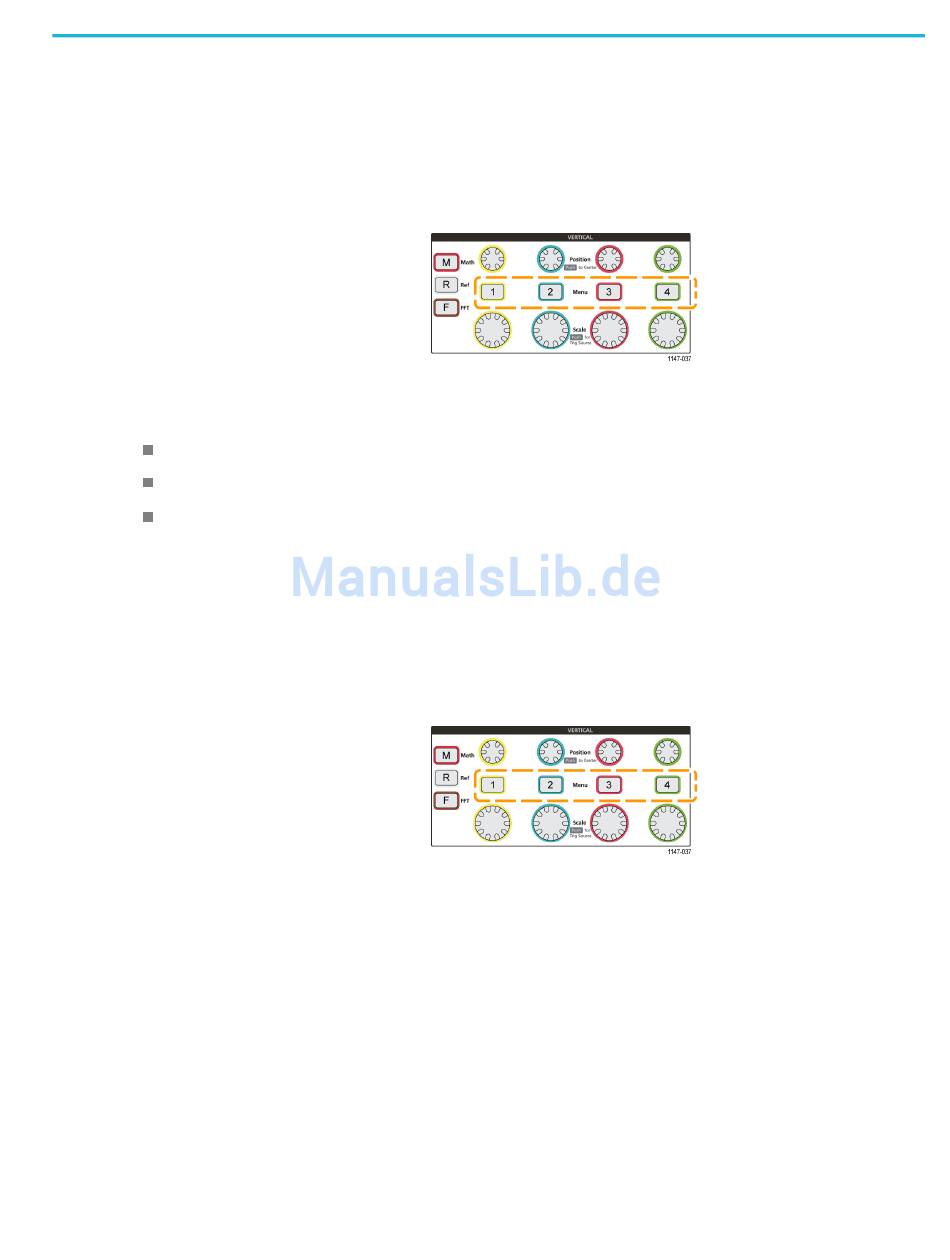

1. Drücken Sie die Taste Vertikal des
Kanaleingangs, den Sie einstellen möchten.
2. Drücken Sie die Seitenmenütaste Bandbreite.
3. Wählen Sie mit dem Mehrzweck-Drehknopf die Bandbreiteneinstellung aus und klicken Sie darauf.
Voll stellt die Bandbreite auf die maximale Bandbreite des Oszilloskops ein.
20 MHz stellt die Bandbreite auf 20 MHz ein.
Je nach angeschlossenem Tastkopf können im Menü andere Bandbreitenoptionen angezeigt werden.
Einstellen der Tastkopfart (Spannungs- oder Stromtastkopf)
Das Untermenü Tastkopfart dient zur Einstellung der Art des am Oszilloskop angeschlossenen Tastkopfes. Die
Standard-Tastkopfart ist Spannung. Die andere gültige Tastkopfart ist „Strom". Tastköpfe mit TekProbe-II- oder
TekVPI-Schnittstelle stellen die Tastkopfart und die zugehörigen Parameter automatisch ein, sobald Sie den betreffenden
Tastkopf an das Oszilloskop anschließen.
1. Drücken Sie die Taste Vertikal des
Kanaleingangs, den Sie einstellen möchten.
2. Drücken Sie auf das Seitenmenü Tastkopfeinstellung, um das Untermenü Tastkopfeinstellung anzuzeigen.
3. Wählen Sie mit dem Mehrzweck-Drehknopf das Untermenüelement Tastkopfart aus und klicken Sie darauf.
4. Wählen Sie die Tastkopfart (Spannung oder Strom) aus und klicken Sie darauf.
Benutzerhandbuch für die Baureihe TBS2000
Einstellen von Kanaleingangsparametern
29
