6. Drücken Sie die Seitenmenütaste Link, um die Cursorverknüpfung auf Ein oder Aus zu schalten. Ist die Verknüpfung
auf Ein gesetzt, werden bei Drehung des Mehrzweck-Drehknopfes beide Cursors gleichzeitig bewegt.
7. Falls einer oder beide Cursors nicht auf dem Bildschirm angezeigt werden, drücken Sie die Seitenmenütaste Curs. auf
Bildsch. anz., um nicht auf dem Bildschirm dargestellte Cursors wieder anzuzeigen.
8. Drücken Sie die Frontplattentaste Cursor, um die Cursors auszuschalten.

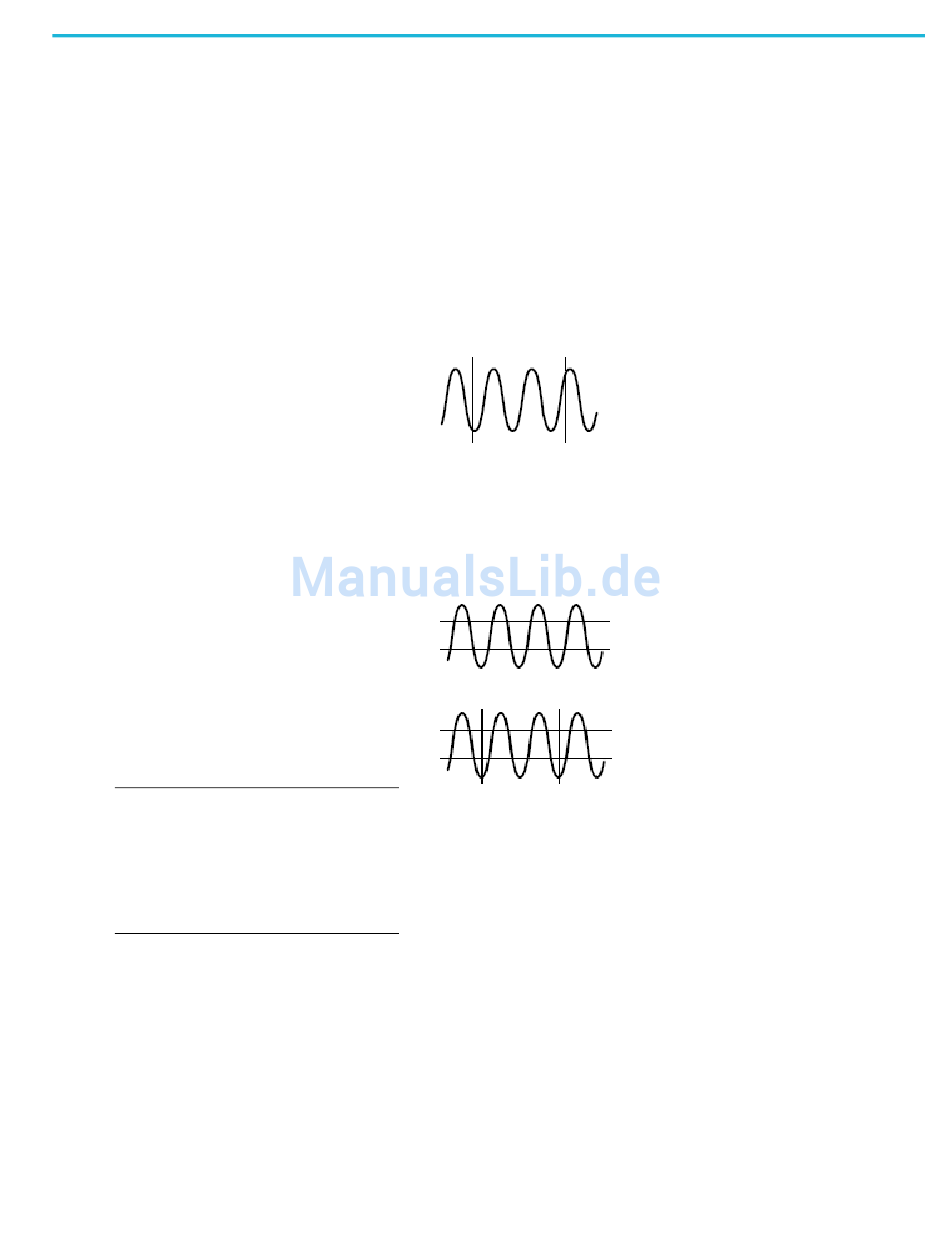

Cursorarten
Folgende Cursorarten stehen zur Auswahl:
Zeit- bzw. Frequenzcursors. Diese vertikalen
Cursors messen die Zeit oder Frequenz, die
Signalamplitude an den Stellen, an denen
die Cursors das Signal kreuzen, und die
absolute Differenz (Delta) zwischen den
beiden Cursorkreuzungspunkten (sowohl
Zeit- als auch Amplitudendelta).
Zeitanzeigen beziehen sich auf den
Triggerpunkt (der 0 s beträgt). Beispielsweise
sind Cursors links vom Trigger negative
Zeitwerte.
Amplitudencursors. Diese horizontalen
Cursors messen Parameter der vertikalen
Amplitude, normalerweise die Spannung.
Bildschirmcursors. Eine Kombination aus
vertikalen und horizontalen Cursors. Klicken
Sie den Mehrzweck-Drehknopf, um durch
die Cursorauswahl zu blättern.
HINWEIS.
Die vertikalen Cursors im
Bildschirmmodus sind nicht mit den Stellen
verbunden, an denen der Cursor das
Signal kreuzt, und zeigen daher nicht den
Amplitudenwert der Stelle an, an denen sie
das Signal kreuzen. Amplitudenwerte werden
an den horizontalen Cursors abgelesen.
Benutzerhandbuch für die Baureihe TBS2000
Analysieren eines Signals
57
