Analysieren eines Signals

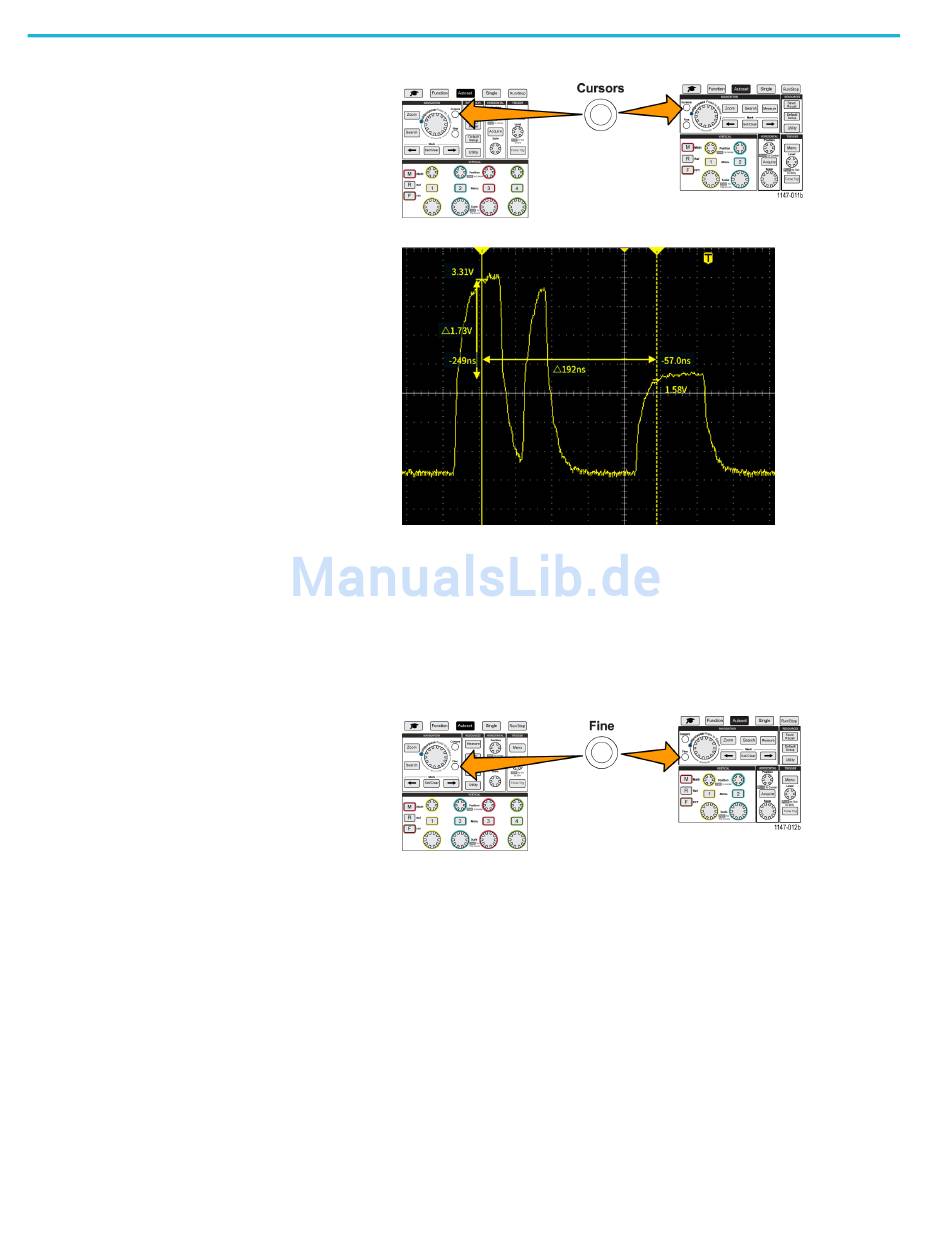

1. Drücken Sie Cursor, um in der
Standardeinstellung zwei vertikale
Zeit-Cursors anzuzeigen.
Die Farbe der Cursors gibt den Kanal an,
auf dem Sie Messungen vornehmen.
Der Cursor mit der durchgehenden Linie
ist der aktive (ausgewählte) Cursor,
der mit dem Mehrzweck-Drehknopf
gesteuert wird.
2. Mit dem Mehrzweck-Drehknopf können
Sie den (ausgewählten) Cursor mit der
durchgehenden Linie verschieben. Die
zu diesem Cursor gehörenden Anzeigen
ändern sich, während Sie den Cursor
verschieben.
3. Drücken Sie den Mehrzweck-Drehknopf,
um den anderen Cursor auszuwählen
(der sich in eine durchgehende Linie
verwandelt). Drehen Sie anschließend
den Drehknopf, um den Cursor zu
verschieben. Der erste Cursor wird jetzt
mit einer gestrichelten Linie dargestellt.
4. Um kleinere Anpassungen der
Cursorposition vornehmen zu können,
drücken Sie die Taste Fein. Dadurch
schalten Sie zwischen groben und feinen
Anpassungen der Cursorposition um.
Mit der Taste Fein sind auch kleinere
Anpassungen an den Drehknöpfen
Vertikale Position und Horizontale
Position, am Triggerpegel-Drehknopf
und vielen kleinere Anpassungen am
Mehrzweck-Drehknopf möglich.
5. Drücken Sie die Seitenmenütaste Amplitude oder Bildschirm, um einen anderen Cursor zur Durchführung von
Messungen auszuwählen. (Siehe Seite 57, Cursorarten.)
56
Benutzerhandbuch für die Baureihe TBS2000
